产品特点
产品型号PM-1550-300M-PM-FA
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
带宽(Hz) 工作波长 插入损耗
300 MHz 1550nm ≤3.0 dB
电/光学特性(Tsub=25°C，连续波偏置，除非另有说明)
产品型号 | PM-1550-300-PA |
波导制作（waveguide process） | 退火质子交换 (APE) |
集成光电二极管 | No |
工作波长范围 | 1525nm to 1570nm |
插入损耗 | 3 dB typical, 3.5 dB max. |
On/Off消光比 | ≥ 21 dB min. |
光回波损耗 | ≥ 30 dB |
电参数 | |
RF 端口 | |
驱动电压Vpi | 8 V typ. @ 1 MHz |
电光带宽 @-3dB | 300 MHz typ., @ -3 dB |
RF 回波损耗 | |
RF 输入功率 | +30 dBm max. |
RF 阻抗 | |
偏置端口 | |
驱动电压 Vpi | N/A |
输入阻抗 | N/A |
环境/用户界面 | |
输入光纤 | Panda – PM1550 |
输出光纤 | Panda – PM1550 |
输出光纤接头 | PM FC/APC, 可按客户需要修改 |
输出光纤接头 | PM FC/APC, 可按客户需要修改 |
RF连接头 | 3pin |
Bias 连接头 | |
尺寸 | 3.783”x 0.981” x 0.640” |
工作温度范围 | -55 ºC to +75 ºC |
存储温度范围 | -60 ºC to +90 ºC |
相位调制器测试报告

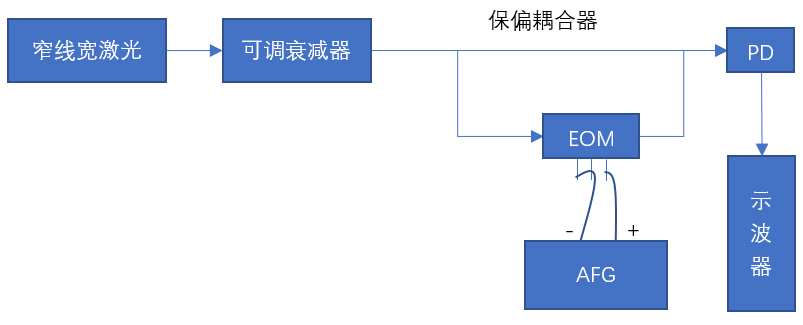

测试光路图如下所示：

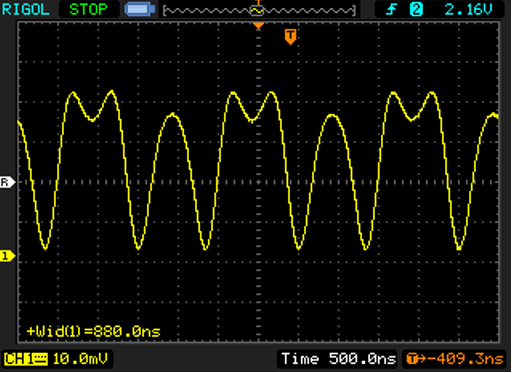

示波器中得到如下结果：
AFG的输出阻抗为50Ω，输出正弦信号500kHz，0~3.8V。3.8V应为半波电压，但是示波器中呈现的是全波相位差，可能是AFG与产品阻抗不匹配导致。
订购信息：
PM-W□□□□-☆-XX
PM：相位调制器/IM：强度调制器
□□□□：波长
850:850nm
1064:1064nm
1310:1310nm
1550:1550nm
☆ ：带宽
300：300MHZ
10G：10GHZ
XX:光纤及连接头类型
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PP=PM Fiber+ FC/PC
PA=PM Fiber+ FC/APC
