产品总览 Microphotons的铌酸锂（LiNbO3）强度调制器由钛扩散或质子交换工艺制作Mach-Zehnder 型光波导，输入输出光纤与波导精密斜耦合，利用铌酸锂材料的电光效应实现光信号的强度调制
产品特点X 切Y 传铌酸锂、 钛扩散或质子交换波导、 低驱动电压、 独立偏置电极、 零啁啾、 背向光反射、 优异的长期稳定性
产品型号LIM-1310-3G-PM-FA
应用领域脉冲产生脉冲整形脉冲拾取载波抑制光纤传感系统脉冲应用模拟传输激光雷达
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 调制带宽 光纤接头
1310 nm 3GHZ FC/APC
参数 | 单位 | 最小值 | 典型值 | 最大值 |
型号 | LIM-1310-3G-PM-FA | |||
半波电压DC直流电极 | V | 6.5 | 7.0 | |
电光带宽S21@-3dB | GHz | 3 | ||
RF 半波电压@DC | V | 3.5 | 4.0 | |
偏置半波电压 | V | 5.0 | ||
抖动 | dB | 0.5 | 1 | |
电回波损耗S110-20GHz | dB | -12 | -10 | |
射频连接器输入电阻 | Ω | 40 | ||
输入阻抗直流连接器 | Ω | >1M | ||
晶体：Lithium Niobate | . | X-cut Y-propagation | ||
波导制作（waveguide process） | APE工艺 | |||
插入损耗 | dB | 3.0 | 4.0 | |
光回波损耗 | dB | <-45 | ||
波长相关损耗（1480-1600nm） | dB | 0.5 | 1.0 | |
直流（DC）消光比 | dB | 20 | 22 | |
输入光纤 | Panda保偏光纤1.5米长，900um | |||
输出光纤 | SMF-28单模光纤1.5米长，900um（PMF可选） | |||
输入RF连接器 | SMA | |||
DC连接器 | Pin feed-through直径：1.0mm | |||
封装尺寸 | mm | 110 x12.5 x9.0 | ||
工作温度 | ℃ | 0~ +70 | ||
存储温度 | ℃ | -40 ~ +85 | ||
DC输入最大电压 | V | ±20 | ||
最大RF输入功率 | dBm | +28 | ||
最大输入光功率 | mW | 200（APE工艺） | ||
备注：1064nm、850nm 波长可定制
性能展示：

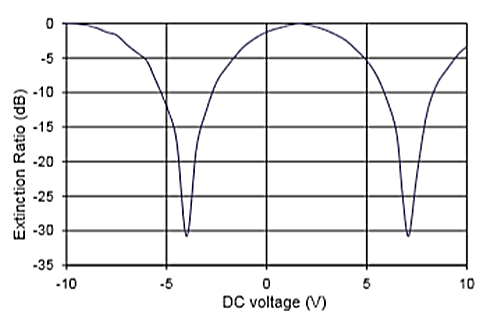

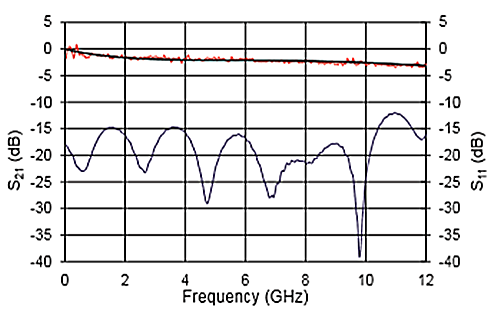

（S21和S11曲线） （脉冲消光比）

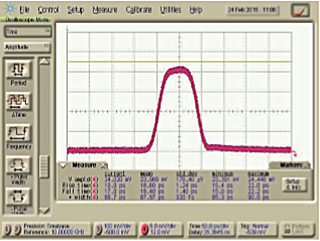

100ps方波脉冲产生
型号及订购
LIM-W-BW-XX-Y-Z-AB-CD
W波长:
0850: 850nm
1064: 1064nm
1550: 1550nm
BW：电光带宽
3G代表>03GHz
10G代表>10GHz
Y: 输入光纤
P: 代表偏振保持光纤
S: 代表单模光纤
Z：输出光纤
P: 代表偏振保持光纤
S 代表单模光纤
AB：输入光纤连接器
00 代表裸光纤
FA 代表FC/APC
FC 代表FC/SPC
CD：输出光纤连接器
00 代表裸光纤
FA 代表FC/APC
FC 代表FC/SPC
