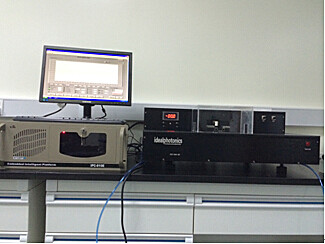

产品总览 IPCS-5000-ST型全功能光纤拉锥系统是加拿大Idealphotonics与UBC联合研制开发的一种集成了光学、电子学、精密机械、计算机等多项技术及制作、检测、控制等多项功能于一体的高度自动化生产系统。
产品特点
产品型号IPCS-5000-ST
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
拉锥平台拉伸精度 拉锥平台拉伸速度
0.15 μm 0.15—12000 μm/s
单模拉锥机觉问题总结：
1，能否拉多模？
可以的
2，这台设备能把最大多粗芯径的光纤拉成最细是多少芯径的光纤？
250um 可以到700nm。700nm最细的拉锥直径。其他夹具可以做到600um。
3，原厂配的夹具支持的最大输入芯径是多少um？
250um标准光纤
4，拉锥不同类型的光纤设备型号不一样是吗？还是换夹具就可以？
换夹具就可以了
5，CCD 视觉系统（可选），是用来看端面的吗？
是的，单模的没有CCD,保偏的才有，用来看熊猫眼
拉锥机特点
(A)软件特点:
◆ 全英文智能UBC团队开发的软件，可根据客户具体实验要求对参数优化
◆ 可以根据需要拉伸的长度和锥体形状的不同来设定火头扫描的幅度。
◆ 根据拉伸长度和拉锥温度的变化来改变拉伸速度。
◆ 可以根据拉伸长度和拉伸速度的不同变化氢气氧气的流量
◆ 智能能化软件存储记忆功能便于用户调用最优生产数据

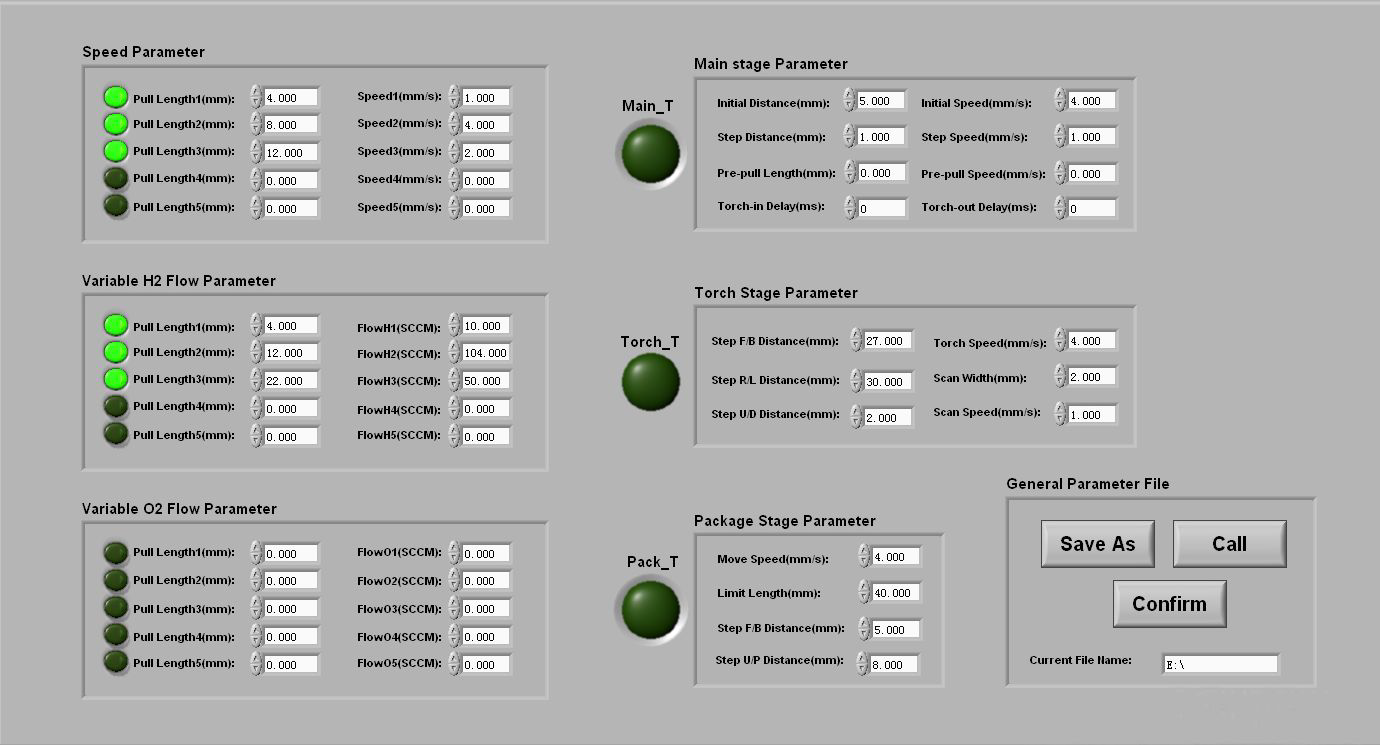

软件界面GUI
(B)硬件特点（根据所开发器件的差别，选择不同的硬件设计）
◆ 系统采用外氢内氧混合火头，改善原有的上下加氧气带来的温度不稳定问题，提高加热温度和加热均匀性
◆ 采用扩展型InGaAs探测器，便于客户对2um器件研发生产
◆ 采用日本的滑线导轨+ 精密的滚珠丝杆，确保Max. 的单边拉伸范围40mm
◆ 采用美国Alicat气流量计，驱动器，确保了拉伸过程中火焰温度的稳定性
◆ 可以根据使用的光纤芯径，设计特殊的夹具
◆ 根据所开发器件工作波长，选用不同的探测器
◆ 根据使用的光纤芯径，选择合适量程的流量计
◆ 采用台湾的滑线导轨+ 精密的滚珠丝杆，确保Max. 的加热温长
◆ 根据光纤拉锥要求，设计不同的火头及固定方式
◆ 在定制光纤拉伸平台的基础上，开放普通光纤拉锥功能，实现“一机多功能开放系统”
◆ CCD 视觉系统（可选），辅助观测光纤对轴/ 拉锥的过程
(C)与通用的机器相比（如下图所示）
普通光纤熔融拉锥机

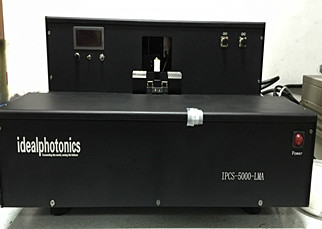

Idealphotonics光纤熔融拉锥机
◆ 拉丝处理外壳，具有好的工业质感。
◆ 比普通机器长1/3 距离工作机台，确保机器二次升级的方便性
◆ 内配精密的滚珠丝杆（螺距2mm），保证机台轴向拉伸精度和稳定的运动速度。
◆ 除了拉锥平台制造外，在特种光纤，封装材料和成品检测仪器的选择上，能为用户提供真正的“一篮子”服务
主要器件指标
A.普通单模光纤耦合器
工作波长 | 1310 nm, 1550 nm, 1310/1550 nm |
附加损耗 | <0.2 dB |
插入损耗 | <3.2 dB |
带宽 | +/-20 nm, +/-40 nm |
分光比 | 1—99% , Error: ±2% |
封装尺寸 | 30-40 mm |
固化方式 | 热固化胶 |
标准50/12.5um, 60/125um 多模光纤器件，WDM 都可通用 | |
B.保偏光纤耦合器
工作波长 | 1310 nm, 1550 nm |
消光比 | ≥ 20dB 部分可达25dB |
附加损耗 | 0.2-0.5dB （国产或进口Panda 保偏匹配型光纤） |
封装尺寸 | 30-40 mm |
分光比 | 50：50±5%（分光比可任意设定） |
器件结构 | 1x2, 2x2 and 1x3 |
固化方式 | 热固化胶 |
使用光纤 | 125/250um, 80/165um Panda PM fiber ( 特殊夹具) |
C. N x M 大芯径多模光纤合束器
N | 2,3.4……7 或者(N+1) |
光纤芯径 | 50 um, 100 um, 200 um, 400 um, 600 um…. |
光纤 | N.A 0.11, 0.22, 0.37, 0.48 |
器件承载功率 | W 级 |
根据光纤芯径粗细，提高流量计范围，设计光纤夹具尺寸。 | |
D.光纤单锥
单模光纤 | core: 9 um to 1 um, even less |
多模光纤 | core 400 um to 62.5 um, core 600 um to 200 um, even less |
拉锥机平台指标
火焰加热单元 | |
火焰轴向摆幅 | 0-21 mm |
移动速率 | 0-4 mm/s 连续可调 |
燃烧气体 | Hydrogen ( or Oxygen) |
氢气流量 | 0-500 SCCM |
氧气流量 | 0-400 SCCM |
光学元器件部分 | |
探测器 | 扩展型InGaAs: 1100-2400 nm |
可选 | Si : 400-1000 nm, Ge:1000-1800 nm |
光源 | 可选:1310/1550 nm 双波长台式检测光源 (1 mW)，2um 台式检测光源（2um附近器件研发） |
紫外探测器可选 | UV灯可选，客户需要研究制造UV波段的器件. |
主机 | |
拉锥平台拉伸精度 | 0.15 μm |
拉锥平台拉伸速度 | 0.15—12000 μm/s |
拉锥平台Max. 拉伸距离 | 55 mm |
可夹持光纤 | 0.1—0.5 mm |
夹具间的Min. 间距 | 30mm |
工作台外形及尺寸 | 21.65” x 16” x 9.65” (550 x 405 x 245mm) |
重量 | 70lb (31.5kg) Approx. |
供电 | 100-240V, 50/60Hz, 150Watt |
Idealphotonics光纤熔融拉锥系统海内外典型用户表
型 号 | 用 户 | 应 用 |
IPCS-5000-B | 中国科学院西安光学精密机械与物理研究所 | 光纤激光器 |
IPCS-5000-B | 中国科学院光电研究院 | 光纤激光器 |
IPCS-5000-B | 中国科学院福建物质结构研究所 | 光纤激光器 |
IPCS-5000-B | 中国工程物理研究院(绵阳九院) | 光纤激光器 |
IPCS-5000-P | 中船707研究所 | 光纤传感 |
IPCS-5000-B | 电子科技大学 | 光纤传感 |
IPCS-5000-B | 南京大学 | 光纤激光器 |
IPCS-5000-B | 南京诺派激光技术有限公司 | 光纤传感(2um) |
IPCS-5000-B | 中北大学 | 光纤传感 |
IPCS-5000-ST | 中国电子科技集团第四十四研究所 | 光纤激光器 |
IPCS-5000-ST | 北京大学 | 光纤传感 |
IPCS-5000-P | 上海大学 | 光纤传感 |
IPCS-5000-ST | 解放军某工程学院 | 光纤传感 |
IPCS-5000-ST | 解放军总参54所 | 光纤传感 |
IPCS-5000-P | 哈尔滨工程大学 | 光纤传感 |
IPCS-5000-ST | 江苏大学 | 光纤通信 |
IPCS-5000-ST | 重庆邮电学院 | 光纤传感 |
IPCS-5000-ST | 燕山大学 | 光纤传感 |
IPCS-5000-ST | 西北工业大学 | 光纤传感 |
IPCS-5000-ST | 国防科技大学 | 光纤传感 |
IPCS-5000-ST | 吉林大学 | 光纤传感 |
IPCS-5000-ST | 西北工业大学 | 光纤通信 |
IPCS-5000-ST | 中航光电科技股份有限公司 | 光纤通信 |
IPCS-5000-ST | 太原理工大学 | 光纤传感 |
IPCS-5000-ST | 南京理工大学 | 光纤传感 |
IPCS-5000-ST | 精治光电通讯技术（上海）有限公司 | 光纤通信 |
IPCS-5000-P | 光库通讯(珠海)有限公司 | 光纤通信 |
IPCS-5000-P | 东源光电有限公司 | 光纤通信 |
IPCS-5000-ST | 上海光曦技术有限公司 | 光纤通信
|
IPCS-5000-ST | Evanescent Optics inc | 光纤通信
|
IPCS-5000-B | Gouldfo inc | 光纤传感 |
IPCS-5000-B | Nestgroup(India) | 光纤传感 |
IPCS-5000-B | University of British Columbia (Austrian) | 光纤传感 |
IPCS-5000-B | OPTEL (Russian) | 光纤传感 |
IPCS-5000-B | Bilkent University (Turkey) | 光纤传感 |
IPCS-5000-P | AERO（Pakistain） | 光纤传感 |
IPCS-5000-ST | GF MICRO OPTICS,INC（PHILIPPINES） | 光纤通信 |
IPCS-5000-P | University of Oxford | 光纤通信 |
IPCS-5000-P | Harward University | 光纤传感 |
工作原理
光纤拉锥系统采用真空吸附方式和特制夹具配合一起将两根或多根光纤定位并夹紧在光学平台上，并以一定的方式使除去涂覆层的两根或多根裸纤旋转，对轴（仅指保偏光纤）靠拢，在氢氧焰下加热熔融，同时以一定的速度向两边拉伸，最终在加热区形成双锥体形式的特殊波导结构，从而实现制作各种光纤耦合器件和光纤锥体的目的。

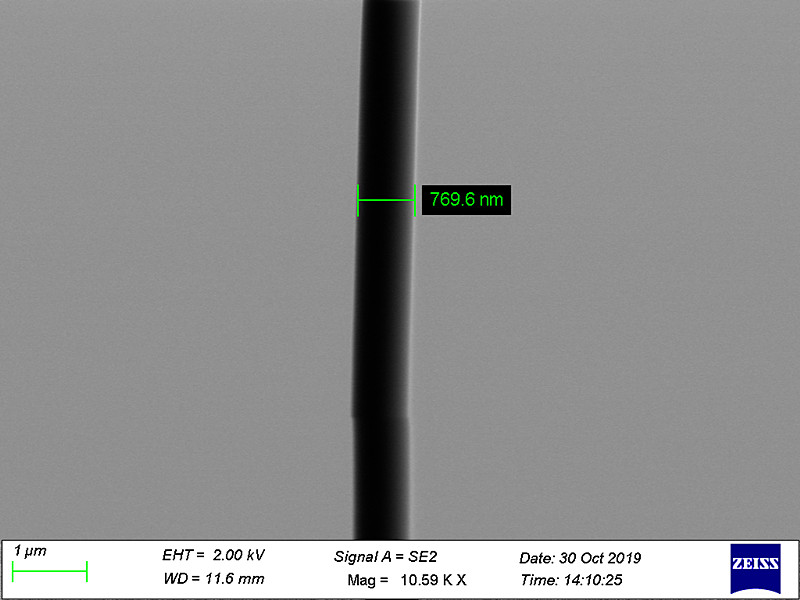

锥形光纤测试效果

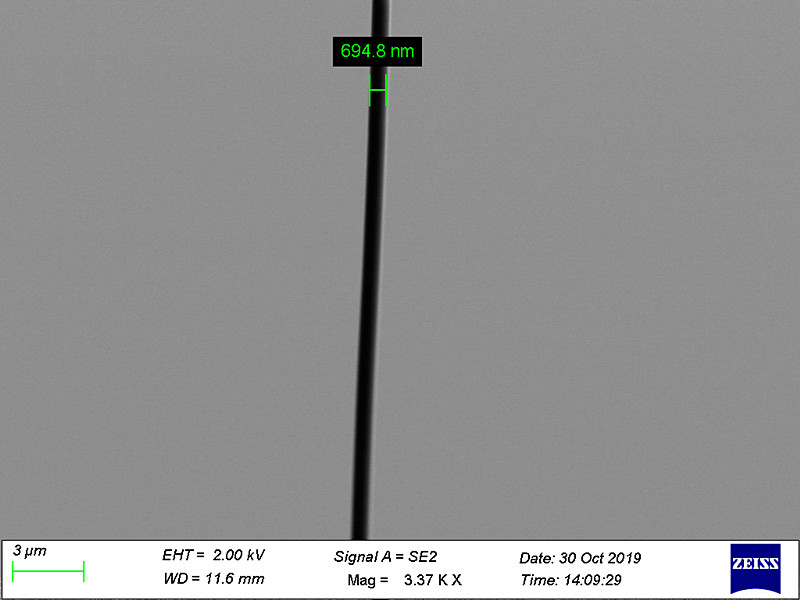

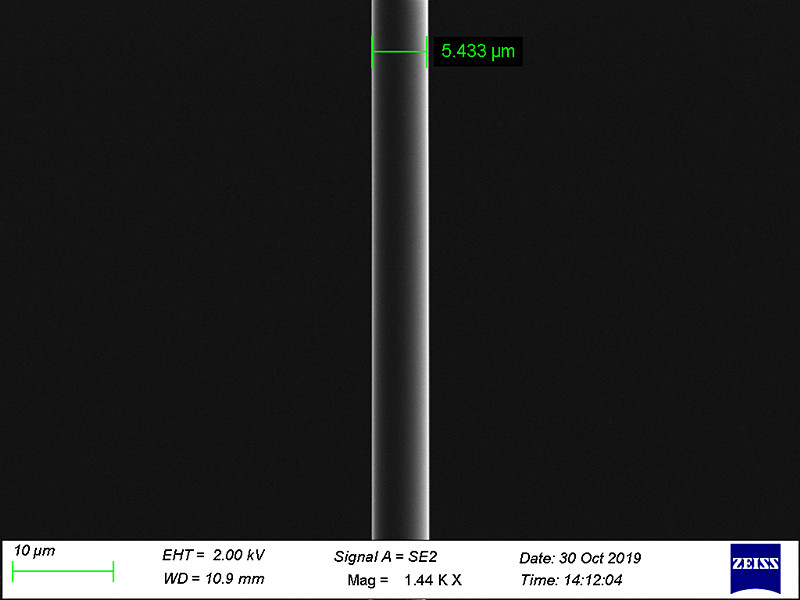

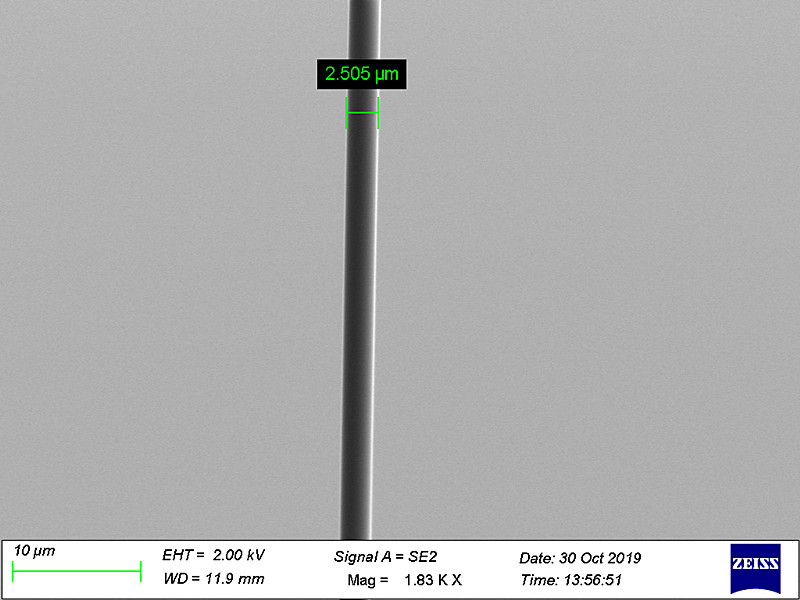

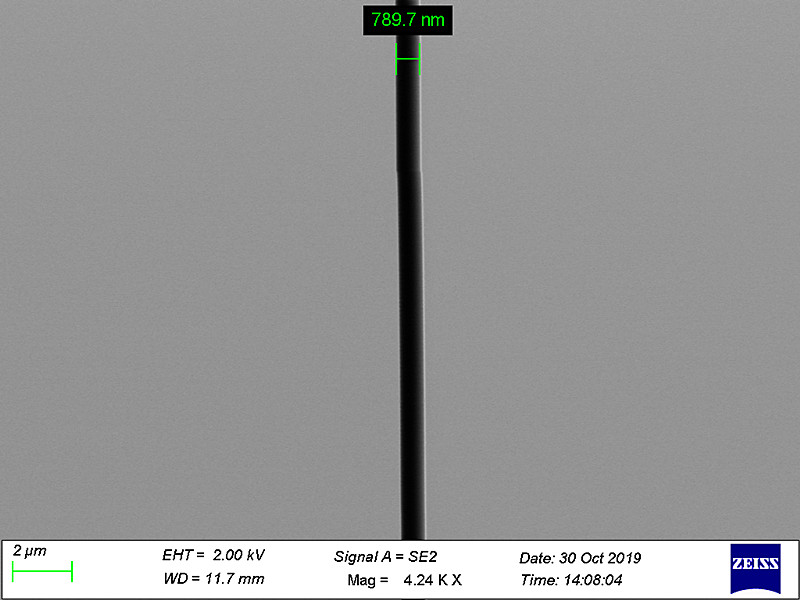

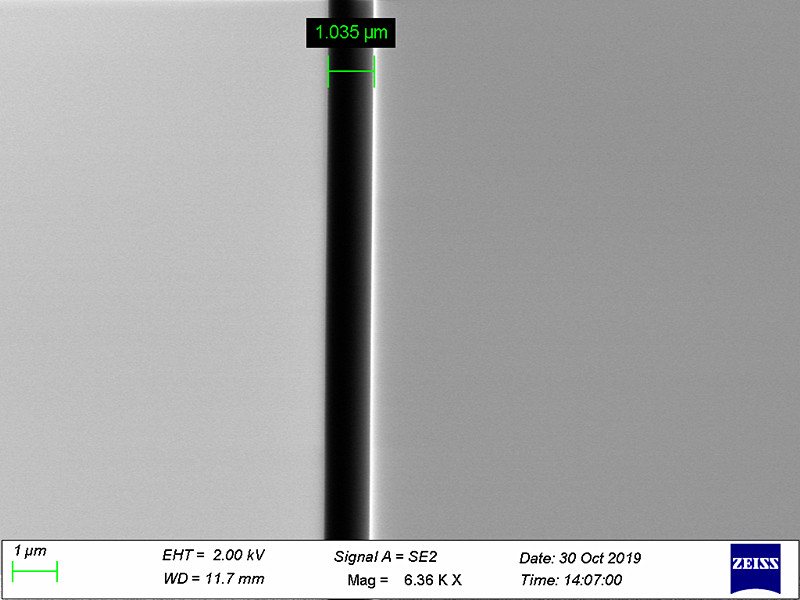

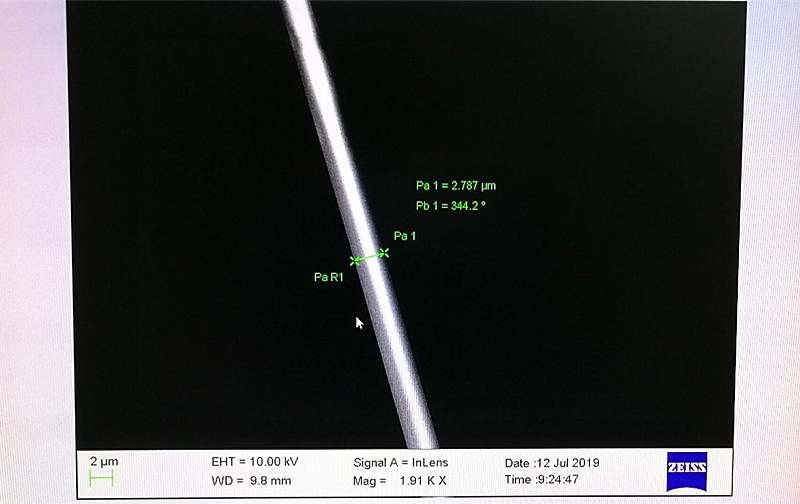

电力显微镜实测微米级光纤数据：

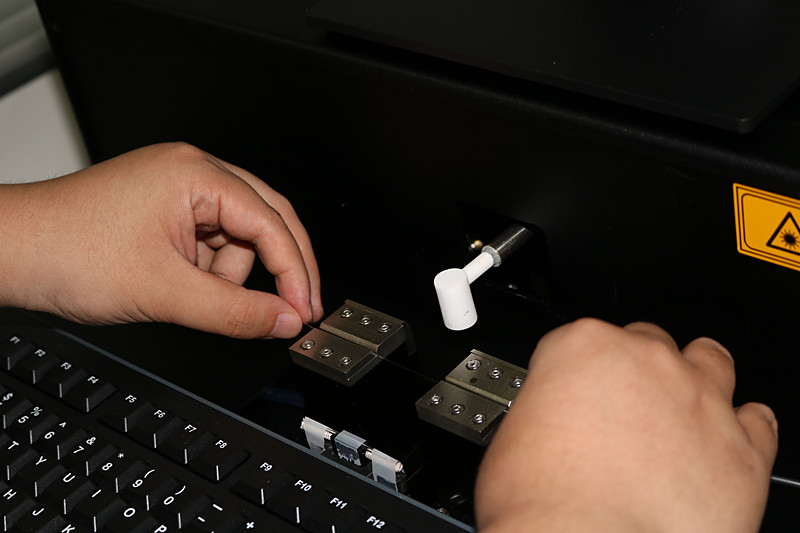

如何放置拉锥光纤
