筱晓光子的光通信的拉锥波分复用产品，它具有低损耗，低偏振相关损耗，宽工作波段和工作温度范围，光路无胶等优越性能，该系列产品可用于波分复用系统，光纤传感系统和光纤光学检测设备中。
产品特点工作波长范围宽 &温度范围广 、 低插入损耗 、 偏振相关损耗及偏振模色散小 、 具有非常高的可靠性和稳定性
产品型号NIR-WDM-W1517-1-9-SA
应用领域WDM系统 光纤传感系统 光纤设备 光纤激光器
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 插入损耗 隔离度
1750/1550nm ≤0.5dB ＞19dB
参数 | 单位 | 数值 |
中心波长 | nm | 1550/1750 |
工作带宽 | nm | 1550/1750±5 |
插入损耗（port1-port2） | dB | 0.19 |
插入损耗（port1-port3） | dB | 0.27 |
偏振相关损耗 | dB | ≤0.10 |
隔离度（port1-port2） | dB | 19.84 |
隔离度（port1-port3） | dB | 31.40 |
回波损耗（进光/出光） | dB | ＞55dB |
最大操作功率 | mW | 500 |
光纤类型 | SMF-28E | |
尾纤封装及长度 | 0.9mm松套管 ，1米 | |
接头类型 | FC/APC | |
工作温度 | ℃ | -5-70℃ |
存储温度 | ℃ | -40-85℃ |
尺寸信息 | mm | Φ3.0X92 |

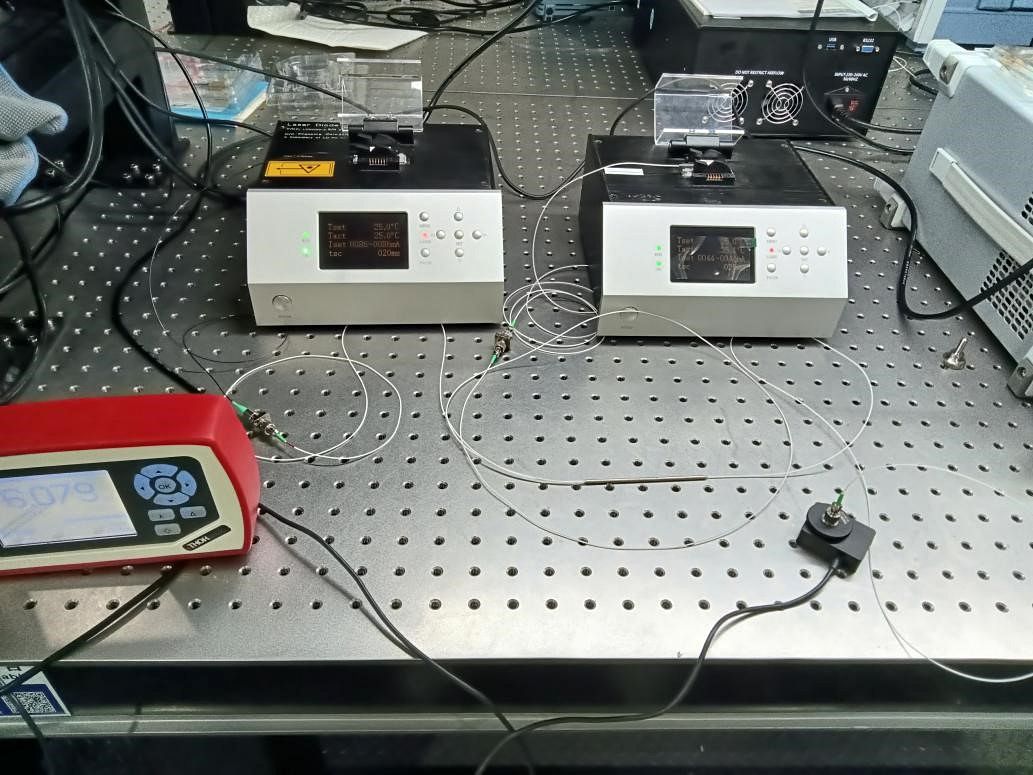

实验测试（1742/1550nm）
测试步骤：
1、安装1550nm,1742nm激光器

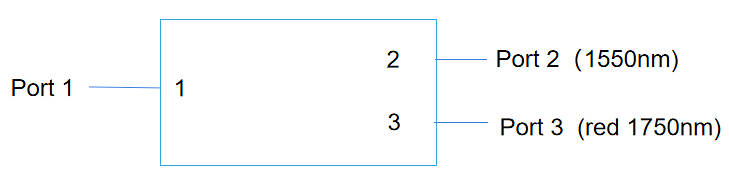

2、WDM的port 2端接入1550nm激光器，port 3端口接入1742nm激光器
3、Port 1端接入功率计或光谱仪，查看输出功率和测试光谱。
测试结果

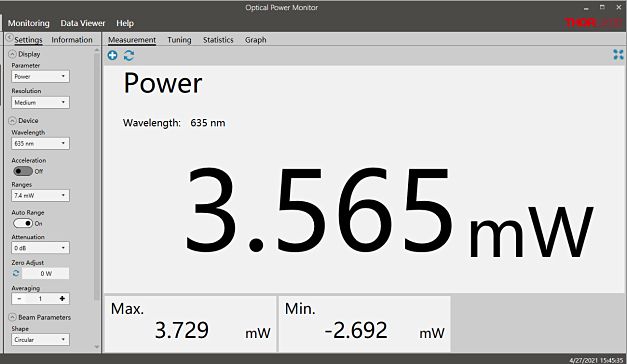

1550nm（激光器出射功率）

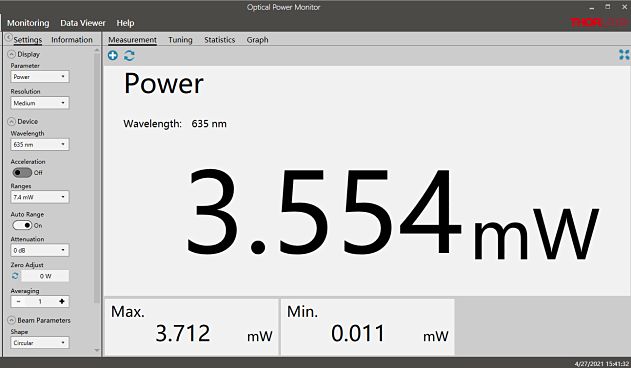

1742nm(激光器出射功率)

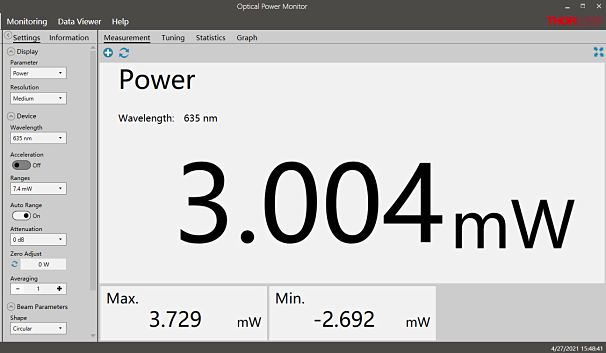

1550nm（port 2-port1,只接入1550nm）
1742nm（port 3-port1,只接入1742nm）

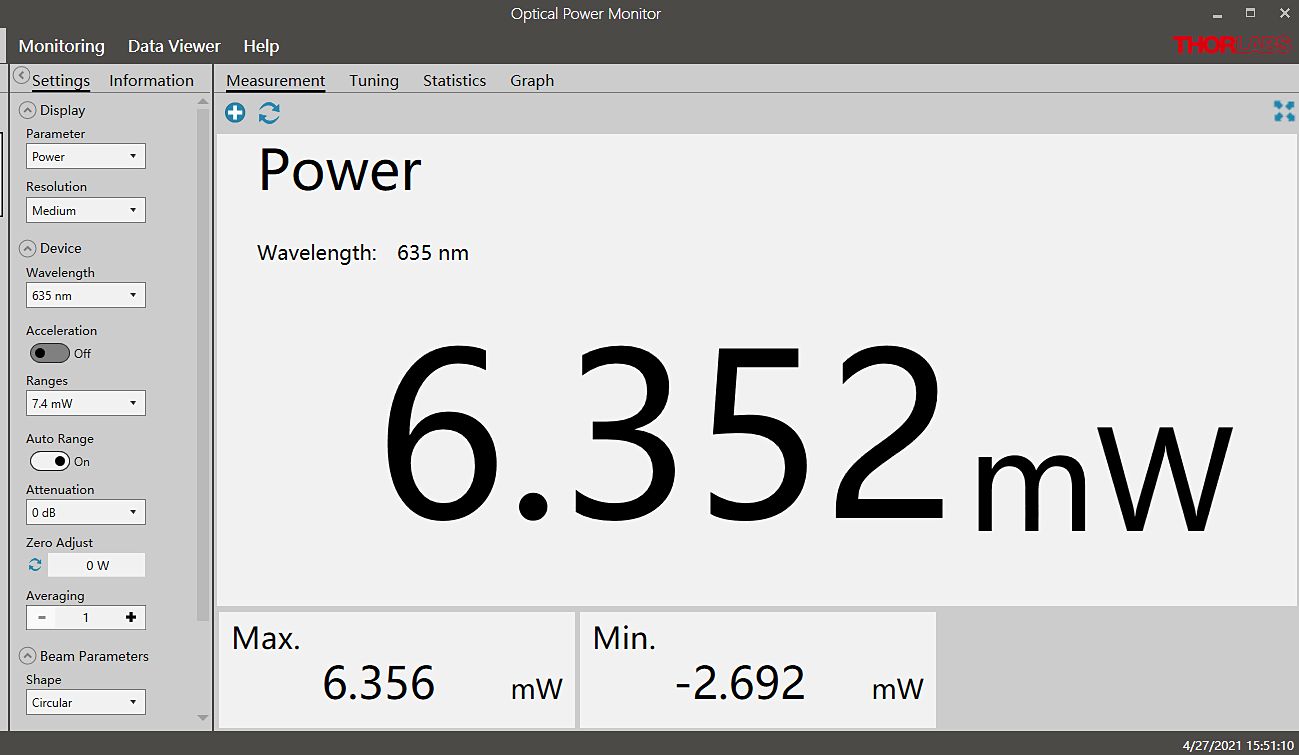

（同时接入1550nm,1742nm，port1端输出功率）

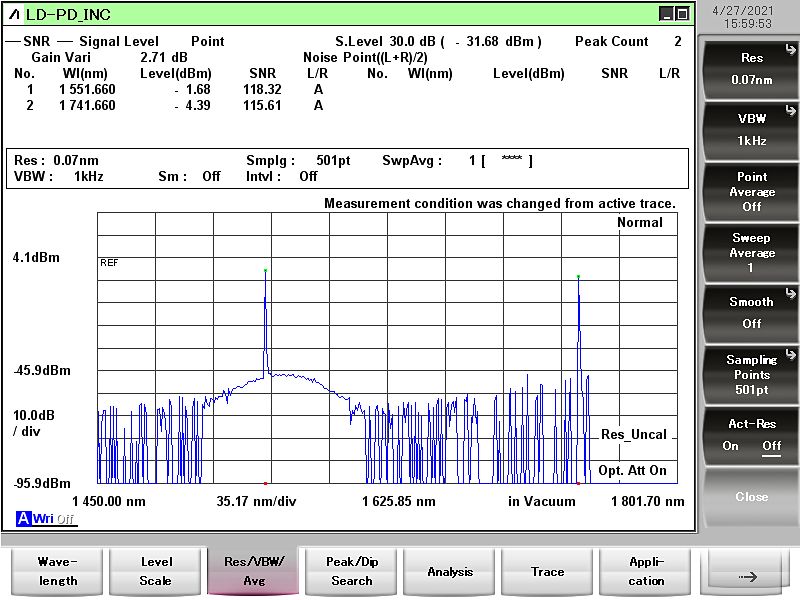

测试光谱图
型号及订购
产品型号：NIR-WDM-W1517-1-9-SA
工作波长：1517:1550nm/1750nm
尾纤长度：1:1米
松套管：9:900um松套管
光纤类型：SMF-28E
接头类型：FC/APC
无
