设计了硒化锌红外(IR)聚焦目标和准直器，实现了中红外激光器输出与硫系光纤和多晶光纤的Max. 耦合效率。聚焦准直的非球面设计提供了一个比光纤芯直径更小的焦点，允许精确对准。 硒化锌红外(IR)准直器具有3-5m或8-12μm之间的多种抗反射(AR)涂层选择，是一系列光纤耦合和准直应用的理想选择。
产品特点 用于3-5um中红外激光器、 高透射效率、 sma端口光纤输出、 NA=0.35,瞳孔直径15mm、 重聚焦或准直设计
产品型号MP-3-8-FC/APC
应用领域准直光束对光纤的聚焦光纤输出光束的准直探测器/发射极元件的光纤末端连接用于多晶光缆（4-18um）和硫系光缆（1-6um）
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 光纤接头
3-5um FC/APC
参数 | 准直 | 重聚焦 |
光学元件 | 平凸ZnSe透镜，3-5或8-12μm AR-涂层F=20 mm | 双凸ZnSe透镜，3-5或8-12μmAR-涂层2F=20 mm |
尺寸 | 直径8毫米，长度25毫米 | 直径28毫米，长度25毫米 |
对齐选项 | Z-对准±5毫米 | Z-对准±5毫米 |
其他选择 | 应要求提供FC/PC光纤适配器 | 应要求提供FC/PC光纤适配器 |

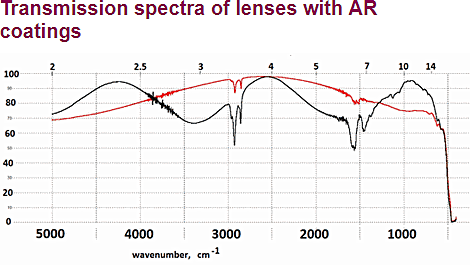

波长透射率图
测试应用演示

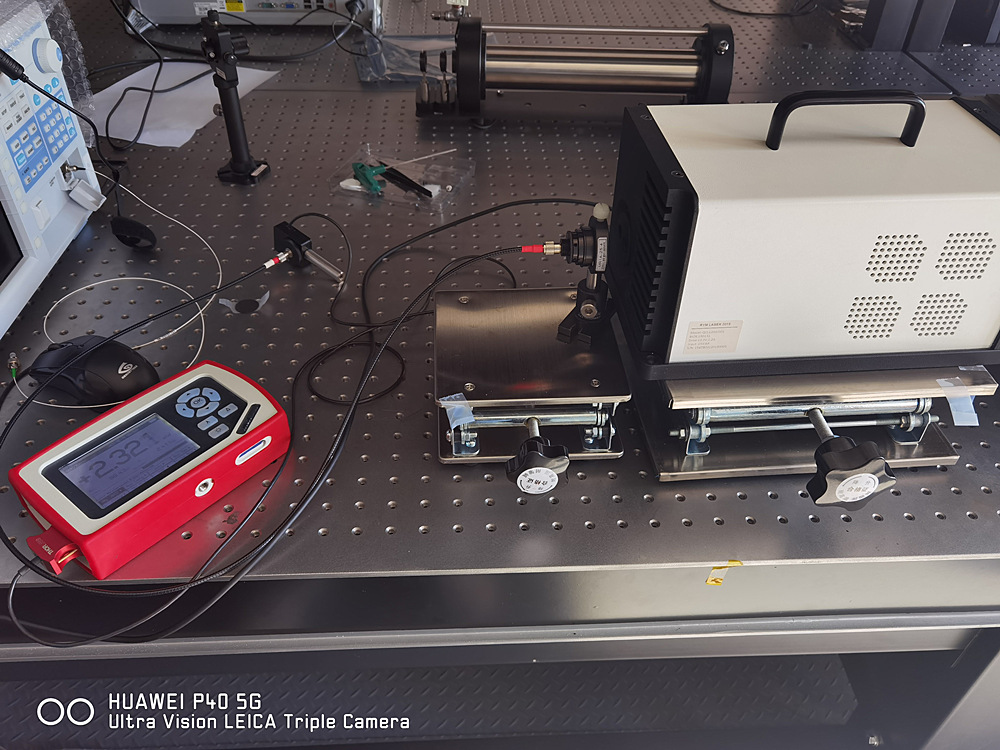

我们使用了上海筱晓的中红外3-5um的光纤准直透镜，4.1um QCL-FP量子级联激光器，1.1-6.5um的中红外硫系玻璃光纤，索雷博的光功率计进行了空间光耦合效率测试实验。
1、我们对QCL-FP激光器使用软件界面控制，调整参数，用索雷博的功率计对输出的空间光功率测量，测量结果为106mW;
2、再把中红外光纤插入准直镜上，用支架支撑，对准激光器的空间输出光，用功率计检测通过光纤的输出结果，得到如上图功率计的显示值，2.32mW,通过比对，我们最终输出的光纤耦合效率有2.2%。
3、所以我们可以使用3-5um的中红外准直透镜，把中红外激光光斑准直输出，尤其是QCL量子级联激光器，光斑大小比一般半导体激光器要大，而且空间光功率在空间中损耗太大，使用准直透镜后，可以让在3-5um波长范围的激光器输出光质量更佳。
