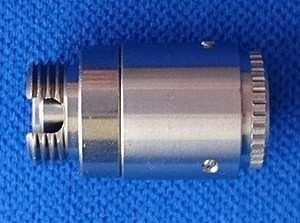

筱晓光子的光纤准直器经过预对准，用于准直从FC/APC接头光纤出射的光，并具有限制衍射的性能。我们的准直器比市面上Lightpath或者Thorlabs具有更小的插入损耗，更强的准直能力。我们的设计理念是拥有更小的光斑尺寸更大的传输距离。这些光纤准直器没有运动部件，结构紧凑，方便集成到已有的装置中。因为非球面透镜会产生色差，所以有效焦距(EFL)与波长有关。设计波长是指与理想光束发散角对应的波长。有些设计波长下的准直器具有不同的准直光束直径。与特定的单模光纤跳线连接时，能够准直设计波长的光。此外，非球面透镜镀两面都镀有增透膜，最大限度地减少表面反射(请查看增透膜曲线标签)。对于某些应用，准直器也能用于增透膜波长范围内的其它波长。请参考每种准直器的理论发散角曲线确定是否适合您的应用。这些准直器的工作稳定范围从-40°C到93°C。请注意，这些准直器不能在真空中使用。如需定制对准波长、工作温度或真空兼容性,请联系我们定制。
产品特点光纤准直器，带FC/APC接头(2.2 mm宽键)，用于单模跳线 ， 对准波长从405 nm到4.55 µm ，根据波长不同，准直光束直径从0.63 mm到1.5 mm ， 每个准直器都经过出厂对准 ， 简化光纤耦合探测系统 ，无磁不锈钢外壳兼容窄键和宽键FC/APC插头
产品型号SBC3.5/DD8.0
应用领域 光纤放大器 WDM&DWDM系统 光纤设备 光纤激光器 TDLAS
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 光纤接头
450-2300nm FC/APC
FC8°斜面连接器
将常规准直器应用于斜面光纤时，照射出的光轴会偏移，但是当该准直器与8°斜面光纤一起使用时，光轴是垂直的，任意角度都可使用斜面连接器。

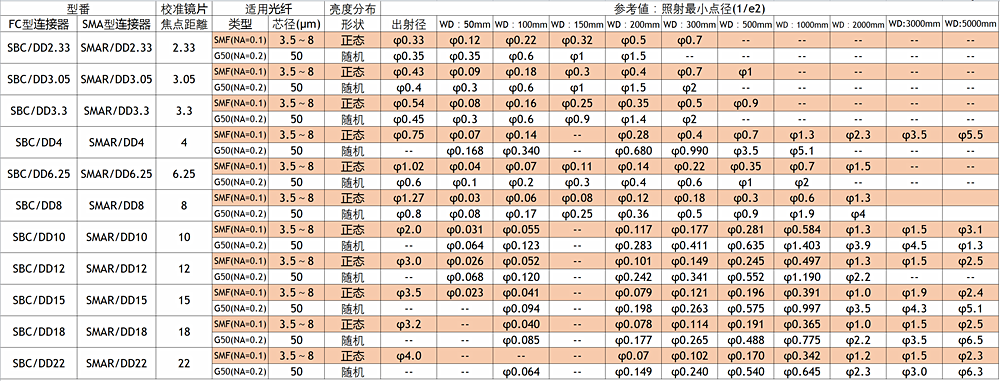

型号 | 校准镜片 | 适用光纤 | 亮度分布 | 参考値：照射最小点径(1/e2) | |||||||||
焦距 | 类型 | 芯径(Mm) | 形状 | 出射径 | WD : 50mm | WD : 100mm | WD : 150mm | WD : 200mm | WD : 300mm | WD : 500mm | WD : 1000mm | WD : 2000mm | |
SBC3.5/DD4.0 | 4 | SMF(NA=0.1) | 3.5 〜8 | 正态 | φ0.65 | φ0.06 | φ0.12 | φ0.18 | φ0.28 | φ0.4 | φ0.7 | φ1.5 | -- |
G50(NA=0.2) | 50 | 随机 | φ0.4 | φ0.16 | φ0.34 | φ0.5 | φ0.7 | φ1.1 | φ1.8 | -- | -- | ||
SBC3.5/DD6.25 | 6.25 | SMF(NA=0.1) | 3.5 〜8 | 正态 | φ1.02 | φ0.04 | φ0.07 | φ0.11 | φ0.14 | φ0.22 | φ0.35 | φ0.7 | φ1.5 |
G50(NA=0.2) | 50 | 随机 | φ0.6 | φ0.1 | φ0.2 | φ0.3 | φ0.4 | φ0.6 | φ1 | φ2 | -- | ||
SBC3.5/DD8.0 | 8 | SMF(NA=0.1) | 3.5 〜8 | 正态 | φ1.27 | φ0.03 | φ0.06 | φ0.08 | φ0.12 | φ0.18 | φ0.3 | φ0.6 | φ1.3 |
G50(NA=0.2) | 50 | 随机 | φ0.8 | φ0.08 | φ0.17 | φ0.25 | φ0.36 | φ0.5 | φ0.9 | φ1.9 | φ4 | ||

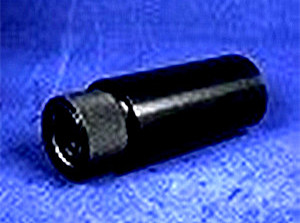

长距离光纤准直器
我公司特制的准直器光纤输出光束适用于10米及以上的距离。距离小于10m时，可选用单模光纤Φ1mm以下、多模光纤Φ1.5mm以下的最小点径。
适用于斜面或平面光纤
我公司的光纤准直器从可见光到近红外区域的插入损耗低于0.5 dB 。
