硫系玻璃光纤在1.1-6.5um的光谱范围内传输中红外激光，使用直径为8um-500um的高性能CIR芯/包层光纤。广泛应用于QCL的功率传输、光谱学、柔性红外成像系统等。CIR光纤电缆可采用各种标准光纤直径、SMA-905、FC/PC、FC/APC连接器和几种类型的保护管。 采用双聚合物夹套的先进拉伸工艺，使CIR光纤具有优异的机械强度和较高的柔韧性。在上述的光谱范围内，低的光学损耗和较小的吸收峰确保了CIR光纤在广泛的应用中的成功使用。
产品特点1.1–6.5μm范围内的高透射率、 2.5–4μm和4.5–5μm时的低光损耗0.2–0.3 dB/m、 芯/包层结构，芯直径跨度为8至500μm、 温度范围-50℃+90℃
产品型号CIR500/550-100-FC/APC-FC/APC-MP37
应用领域中红外光谱学灵活的红外成像系统柔性红外测温法量子级联激光器的功率传输
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 数值孔径
1.1 - 6.5 µm 0.30
技术参数
参数 | 指标 |
光纤类型 | 硫系阶跃折射率多模光纤 |
波长范围 | 1.1 - 6.5 µm |
纤芯直径 | 500±10um |
包层直径 | 550±15um |
有效数值孔径（NA) | 0.3±0.03 |
双聚合物涂层（PVC涂层） | 700±30um |
光纤长度 | 1±0.05m |
最小弯曲半径 | 100mm |
连接头类型 | SMA-905; FC/PC or FC/APC |
温度范围 | -50°C to + 90°C |
保护套管 | 金属 |
OD | 3.7mm |

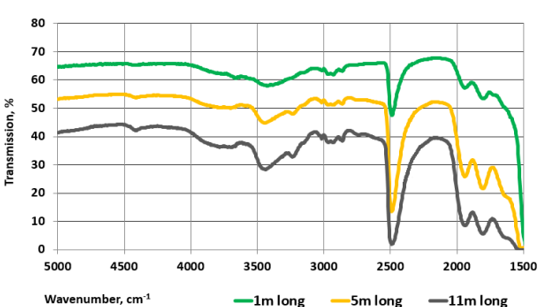

不同长度的CIR-光纤的透射光谱

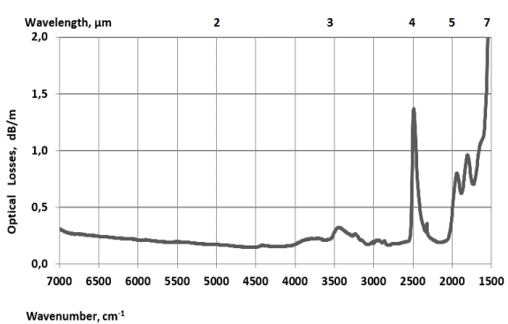

CIR光纤的光损耗谱
型号及订购
编号 | 类型 | 芯径（um） | 包层（um） | 保护套（um） | 数值孔径(NA) | 最小弯曲半径（mm） |
CIR8/300 | 单模 | 8±1 | 300±15 | 400±20 | 0.25±0.02 | 60 |
CIR50/250 | 少模 | 50±3 | 250±10 | 410±20 | 0.13±0.02 | 50 |
CIR250/300 | 多模 | 250±10 | 300±15 | 400±30 | 0.3±0.03 | 60 |
CIR340/400 | 多模 | 340±10 | 400±15 | 510±30 | 0.3±0.03 | 80 |
CIR500/550 | 多模 | 500±10 | 550±15 | 700±30 | 0.3±0.03 | 100 |
