高OH含量熔融二氧化硅材料的卓越纯度保证了在UV-VIS波长下的优异透明度，使光导ZLDUV CPH光纤是无限制应用的Shou选。这种光纤类型的二氧化硅/二氧化硅结构在从传输到损伤阈值水平的许多参数中提供了zui高的光学性能。这种纤维是氢饱和的，并涂有HERMETICAL CARBON(密封碳)层。氢气与通过紫外线照射产生的缺陷反应，确保卓越的透射性。

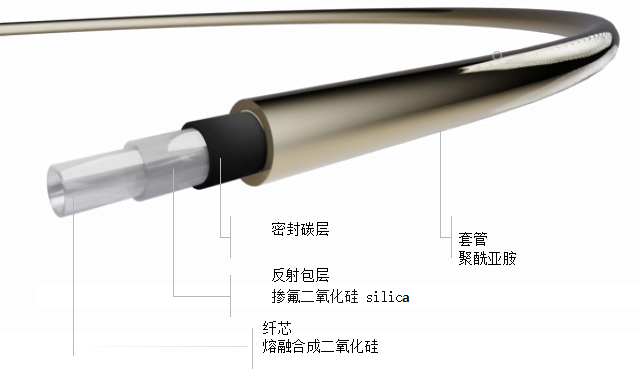

产品特点改进的透射率：190-250nm、 工作波长：190-1100nm、 光纤结构：合成石英芯/掺氟反射包层/碳涂层/聚酰亚胺护套、 核中羟基含量：600-800ppm、 NA：0.22 ± 0.02 作为标准、 玻璃纤维直径：100-660 μm 作为标准，根据要求更大、 工作温度：-190°C 至 +150°C、 验证测试：zui低 70 kpsi，其他根据要求
产品型号ZLDUV-CPH
应用领域医用激光工业激光高功率激光输送紫外输送系统分析传感光谱学
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 可用纤芯直径
190-800nm 70-600 um
物理属性 | |
可用纤芯直径 Ø: | 70-600 um 可根据要求放大 |
纤芯形状: | 圆形(标准) |
光纤层的标准公差: | 纤芯 ± 2% 反射包层 ± 2% 夹套 ± 5% |
操作温度: | -190 to +150°C |
CCDR ( clad to core ratio 包芯比): | 1.10和定制 |
验证试验: | 100或70 kpsi |
弯曲半径, mm | 瞬时：50 x玻璃直径，mm 长期：120 x玻璃直径，mm |
光学特性 | |
光谱衰减 | 见下图1 |
紫外线在214nm处引起的透射变化和恢复 | 见下图2 |
工作波长范围: | 190-800 nm |
NA (数值孔径): | 0.22± 0.02 |
化学特性 | |
芯材: | 熔融合成二氧化硅 |
芯材中OH含量: | 600...800 ppm |
反射包层材料: | 掺氟二氧化硅 |

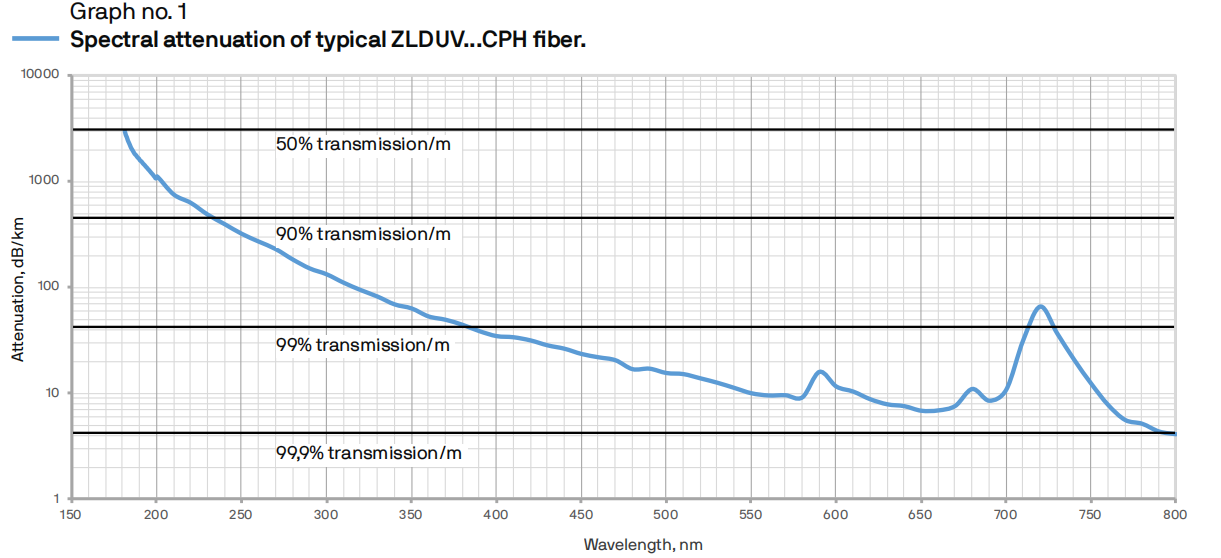

图1 典型 ZLDUV...CPH 光纤的光谱衰减

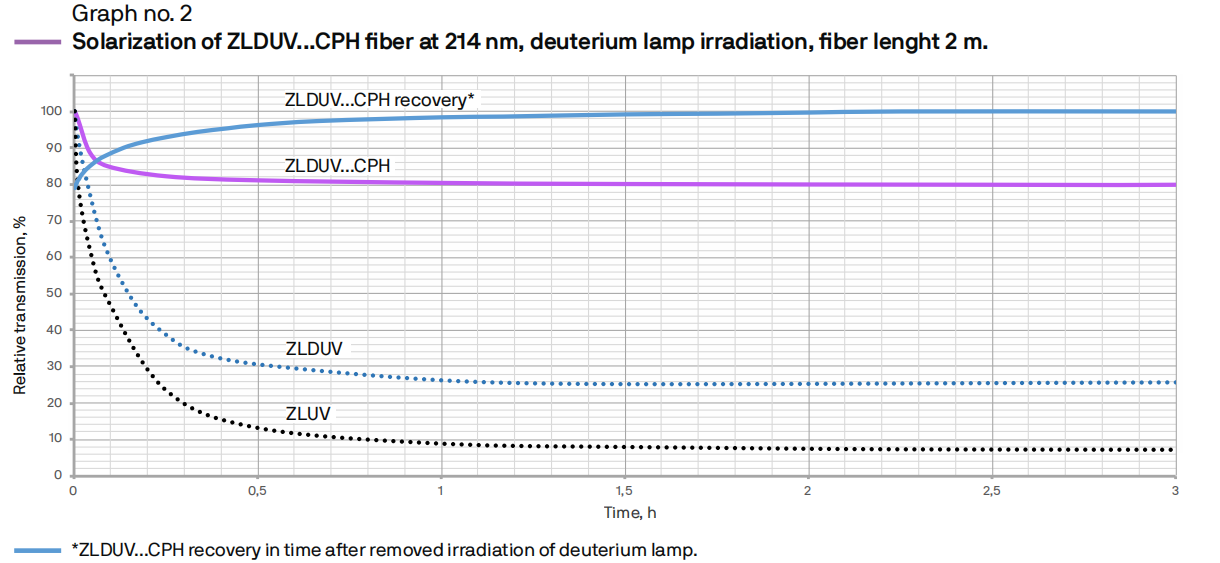

图2 ZLDUV...CPH 光纤在 214nm 处的日晒，氘灯照射，光纤长度 2 m
*ZLDUV CPH 氘灯去除辐照后CPH的及时恢复
无
新品推荐
正品行货 品类齐全
多仓直发 货期保证
会员特价 满额包邮
阳光采购 一站服务⇪
