筱晓光子的熊猫型和领结型单模保偏(PM)光纤。两者分别根据所用的应力棒来命名。应力棒与光纤纤芯平行，施加的应力在光纤纤芯内产生双折射，从而维持保偏工作。熊猫型应力棒是圆柱形的，而领结型采用梯形棱镜应力棒，如上图所示。通常情况下，这两种光纤类型可以互换使用。熊猫型光纤一直用于通信领域，因为在制作时圆柱形应力棒更易在长距离上保持均匀度。
产品特点七个标准波长，488nm 至 1650nm， Max. 双折射 – Min. 应力， 卓越的保偏能力， 高度双折射， 短拍长度， 保持强极化消光比（PER）， 宽波长范围
产品型号HB750
应用领域干涉式传感器二极管尾纤相干光束传输调制器延迟线光谱学生物医学传感器光学相干断层扫描(OCT)
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 截止波长 数值孔径
780 - 830nm 610 - 750nm 0.14 - 0.18

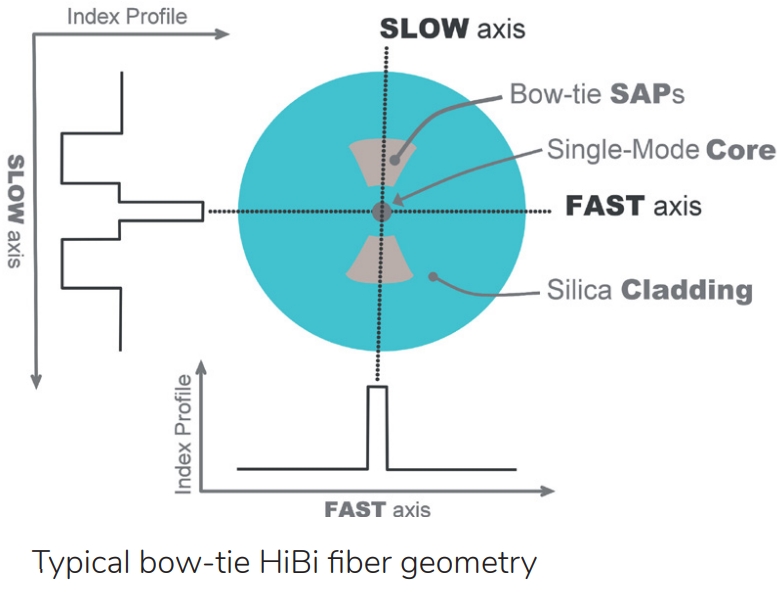

典型的蝴蝶结HiBi纤维几何形状
HB450 | 波长超过450nm的PM光纤 |
HB600 | 波长超过600nm的PM光纤 |
HB750 | 波长超过750nm的PM光纤 |
HB800 | 波长超过800nm的PM光纤 |
HB1000 | 波长超过1020nm的PM光纤 |
HB1250 | 波长高于1270nm的PM光纤 |
HB1500 | 波长超过1520nm的PM光纤 |
HB450 | HB600 | HB750 | HB800 | HB1000 | HB1250 | HB1500 | |
工作波长（nm） | 488-633 | 633-780 | 780-830 | 830-1060 | 1060-1300 | 1300-1550 | 1520-1650 |
截止波长（nm） | 350-470 | 500-600 | 610-750 | 600-800 | 840-1020 | 1030-1270 | 1230-1520 |
数值孔径 | 0.10-0.13 | 0.14-0.18 | 0.14-0.18 | 0.14-0.18 | 0.14-0.18 | 0.14-0.18 | 0.14-0.18 |
模场直径 (μm) | 3.0-4.1 @488nm | 2.8-3.7 @633nm | 3.5-4.6 @780nm | 3.7-4.9 @830nm | 4.8-6.3 @1060nm | 5.8-7.9 @1310nm | 7.0-9.2 @1550nm |
衰减(dB/km) | ≤100 @488nm | ≤15 @633nm | ≤8 @780nm | ≤5 @830nm | ≤3 @1060nm | ≤2 @1310 | ≤2 @1550nm |
拍长 Beat-Length (mm) @633nm | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
验证测试 Proof Test （%） | 1（100kpsi） | 1（100kpsi） | 1（100kpsi） | 1（100kpsi） | 1（100kpsi） | 1（100kpsi） | 1（100kpsi） |
包层直径 (μm) | 125±1 | 125±1 | 125±1 | 125±1 | 125±1 | 125±1 | 125±1 |
纤芯包层同心度 (μm) | ≤0.75 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
涂层直径（μm） | 245±7 | 245±7 | 245±7 | 245±7 | 245±7 | 245±7 | 245±7 |
涂层类型* | 双层丙烯酸酯 | 双层丙烯酸酯 | 双层丙烯酸酯 | 双层丙烯酸酯 | 双层丙烯酸酯 | 双层丙烯酸酯 | 双层丙烯酸酯 |
工作温度（℃） | -55 至 +85 | -55 至 +85 | -55 至 +85 | -55 至 +85 | -55 至 +85 | -55 至 +85 | -55 至 +85 |
