LED Microsensor NT 很高兴地宣布推出具有特殊玻璃覆盖层的新型光电二极管，具有更高的响应度（高达 3-5 倍）。这允许在不同的气体、液体和固体传感和分析应用中获得更高的精度。连同其他优势（紧凑的尺寸、高响应速度），我们的光电二极管成为传感器和分析仪的更令人印象深刻的元件基础。
产品特点
产品型号Lms36PD-05-CG-R-PA
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
光谱响应 光敏区尺寸
2.0-3.6um Φ0.5mm
设备参数 | 标识 | 值 | 单位 |
PD芯片敏感区直径 | d | 0.5 | mm |
工作温度 | Topr | 0..+50 | °C |
存储温度 | Tstg | 0..+40 | °C |
焊接温度 (时间< 3秒，距离外壳3毫米) | Tsol | +180 | °C |
反向电压 | Vr | 0.1 | V |
光电探测器参数 | 条件 | 标识 | 值 | 单位 |
截止波长（在 10% 水平）1 | - | λcut | 3.6 - 3.7 | mm |
Max. 灵敏度范围（在 80% 水平）1 | - | λp | 2.2 - 3.4 | mm |
暗电流（典型/Max. ）2 | V = 0.1 V | Id | typ 120 / max 1000 | mA |
分流电阻（Min. /典型）2 | V = 10 mV | Rsh | min 0.2 / typ 0.6 | kΩ |
电容（典型/Max. ）1 | V = 10 mV | C | typ 600 / max 1100 | pF |
噪声等效功率（典型/Max. ）2, 3 | λ = 3.3 µm | NEP | typ 6.0*10⁻¹³ / max 2.1*10⁻¹² | W/Hz1/2 |
检测能力（Min. /典型）2, 3 | λ = 3.3 µm | D* | min 2.0*10¹⁰ / typ 7.0*10¹⁰ | cm. Hz1/2.W-1 |
1 代表性抽样测试的参数.
2 每个设备的参数测试.
3 使用玻璃覆盖前相同光电二极管获得的光敏度值[A/W]乘以等于有玻璃覆盖和没有玻璃覆盖的PD响应比的系数（在λ=3.3µm处测量）来计算参数.

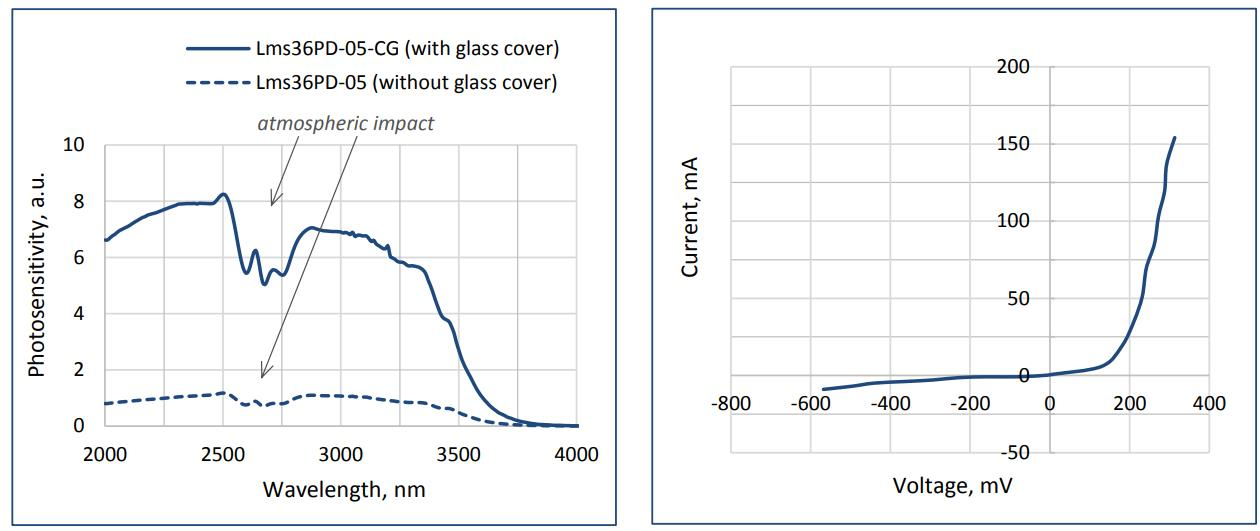

典型光谱响应及典型电流-电压特性
封装 | 型号 |
TO-18 带玻璃盖板 | Lms36PD-05-CG |
PD内置前置放大器； TO-18 带玻璃罩和铝管中无窗口的抛物面反射器 | Lms36PD-05-CG-R-PA |

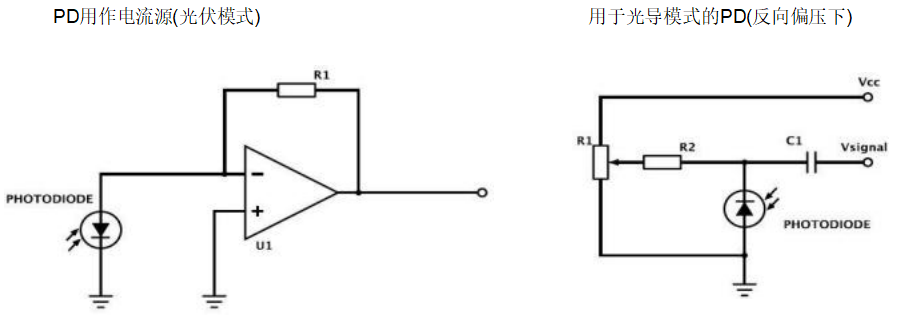

推荐的PD操作模式
当PD在无反向偏置下使用时，我们建议使用光伏模式。
慎用光导模式(偏压反转模式)。
●打开PD前检查您的连接电路;
●注意PD极性:PD阳极用红点标记;
●不要将PD连接到万用表上;
●不要接触玻璃盖，不要用力;
●观察允许的工作温度范围，超过此范围可能会对玻璃罩造成不可修复的损坏

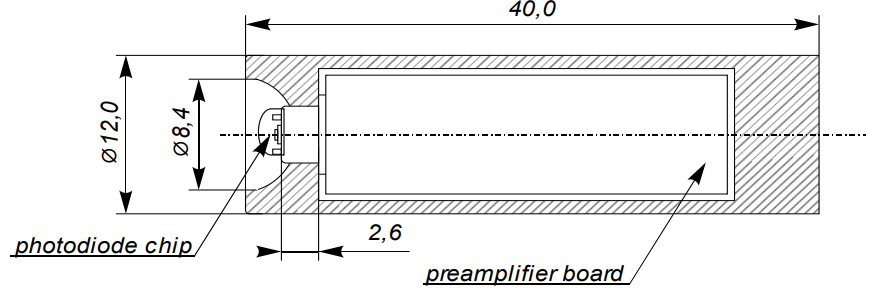

光电二极管芯片 前置放大器板
电源输入电压: + 5v，稳定;
连接:
内置前置放大器的PD输出有四根线:
●“+”电源输入(至SDM同步检测器电源输出端子座的“+5V”);
●“接地”电源输入(到SDM同步检波器电源输出端子排的“0V”处);
●“接地”输出光电二极管信号(至SDM同步检测器信号输入端子座的“0V”处);
●“+”输出光电二极管信号(到SDM同步检测器信号输入端子排的“IN”)。
为了正确连接，请注意光电二极管提供的技术资料中所指出的电线的颜色。
型号 | 光敏区尺寸 | Max. 灵敏度范围 | 截止波长 | 暗电流2,3[µА] Max. 值（典型值） | 分流电阻2,4[kOhm] min（典型值） | 电容1,4 [pF] Max. 值（典型值） | 噪声等效功率2 [W/Hz 1/2 ] Max. 值（典型值） | 比探测率 [cm×Hz 1/2 /W] min（典型值） | 工作存储温度 5 |
LMS36PD-03-CG | 0.3 | 2.4-3.1 | 3.7-3.8 | <300 | >0.4 | <300 (250) | <9.6×10 -13 | >3.2×10 10 | 0…+50℃ 0…+40℃ |
LMS36PD-05-CG | 0.5 | 2.2-3.4 | 3.6-3.7 | <1000 (120) | >0.2 (0.6) | <1100 | <2.1×10 -12 | >2.0×10 10 | |
LMS43PD-03-CG | 0.3 | 3.8-4.2 | 4.6-4.7 | <6000 (4000) | >10×10 -3 | - | <3.4×10 -12 | >9.0×10 9 | |
LMS43PD-05-CG | 0.5 | 3.5-4.2 | 4.5-4.8 | <25000 | >4×10 -3 (5×10 -3 ) | - | <1.1×10 -11 | >3.9×10 9 |
所有参数均指光电二极管在环境温度25℃下的工作
*1代表性抽样测试的参数。
*2每个设备的参数测试。
*3对于Lms24PD、Lms25PD模型，在Vreverse=1V时测量，对于其他模型，在V reverse=0.1V偏压时测量。
*4在Vreverse=10 mV时测量。
*5不同包装类型的温度范围可能不同。
