这是一款超快中红外光电探测器，响应带宽超过20GHz (-3 dB)。它无偏压工作，不需要冷却，因此不需要外部电源。安装过程只需两个简单步骤:将SMA装置连接到测量仪器(示波器等)，并将入射光定向到内部聚焦透镜。
产品特点响应超过20GHz的超快中红外光电探测器、 频率响应范围 (-3 dB): 直流到 20GHz、 敏感波长峰值: 4.65 µm、 光敏性: 1 mA/W (典型值)、 无需冷却，无需偏置操作
产品型号P16309-01
应用领域外差检波高频/高时间分辨测量
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
频率响应范围 敏感波长峰值
-3 dB 4.65µm
参数 | 描述 | 单位 |
连接器类型 | SMA | — |
冷却 | 非冷却 | — |
镜头 | 聚焦透镜 *1 | — |
光圈 | 4.5 | mm |
偏振方向 | 在机身有标记 *2 | — |
*2 见 "表 4"
参数 | 符号 | 值 | 单位 |
工作温度*1 | Topr | -10 至 +50 | °C |
储存温度*1 | Tstg | -10 至 +50 | °C |
入射光水平 | Pmax | 1 | W/cm2 |
*1 无凝结
* 无需偏置操作
* 环境温度: Ta=25 °C
参数 | 符号 | 条件 | Min. 值 | 典型值 | Max. 值 | 单位 |
敏感波长峰值 | P | — | 4.60 | 4.65 | 4.70 | µm |
光敏性 | S | λ=λp, f0=800 Hz, Δf=1 Hz | 0.5 | 1.0 | — | mA/W |
探测率 | D* | λ=λp, f0=800 Hz, Δf=1 Hz | 8.0 × 108 | 1.5 × 109 | — | cm·Hz1/2/W |
噪声等效功率 | NEP | lλ=λp, f0=800 Hz | — | 3.0 × 10-10 | 1.0 × 10-9 | W/Hz1/2 |
截止频率 | fc | -3 dB down, Zi=50Ω | 18 | 20 | — | GHz |
终端电容 | Ct | f=1 MHz | — | 1.1 | 1.5 | pF |
并联电阻 | Rsh | Vmeas=10 mV | 70 | 90 | 110 | kΩ |
* 环境温度: Ta=25 °C

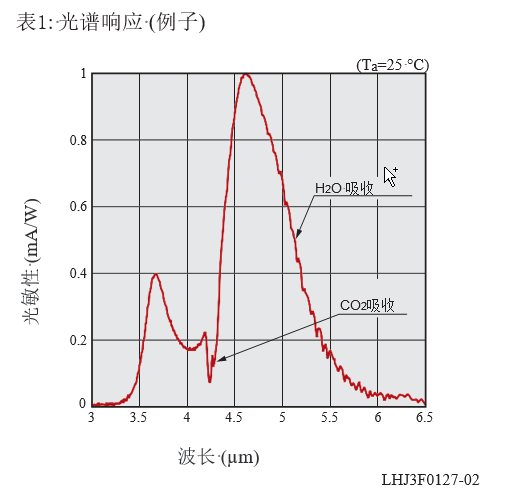

表1: 光谱响应 (例子)
表二,频率响应
