APD 是具有通过施加反向电压产生的内部增益的光电二极管。它们具有比 PIN 光电二极管更高的信噪比 (SNR)，以及快速的时间响应、低暗电流和高灵敏度。光谱响应范围通常在 200 - 1150 nm 范围内。
产品特点使用高灵敏度Si APD。有四种类型，具有不同的光谱响应范围和感光区域。 针对APD评估优化的高灵敏度检测板。APD和高速电流电压放大器电路安装在紧凑的电路板上。高速电流-电压放大器电路具有低噪声配置，是APD信号读出的理想选择，工作速度快，灵敏度高。易于操作,单个5 V电源操作
产品型号C12702-04
应用领域APD评估空间透光条形码阅读器激光雷达光学测距仪光通信
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
光谱响应 感光规格
400-1000nm ϕ3mm
型号参考
型号 | 感光面积（mm） | 频率带宽-3 dB（Hz） | APD类型 | 峰值灵敏度波长（nm） |
C12702-03 | ϕ1.0 | 4 k to 100 M | 标准型 | 800 |
C12702-04 | ϕ3.0 | 4 k to 80 M | ||
C12702-11 | ϕ1.0 | 4 k to 100 M | 短波型 | 620 |
C12702-12 | ϕ3.0 | 4 k to 40 M |
注意：装运前，增益（M）预设为30。
结构/jue对Max. 额定值
型号 | 感光面积（mm） | 电源电压V | 电流消耗 (mA) | 电路板尺寸 (mm) | 输出阻抗 (Ω) | 质量 (g) | jue对Max. 额定值 | ||||||
电源电压 (V) | Max. 入射光水平 (mW) | 工作温度 (°C) | 储存温度 (°C) | ||||||||||
Min. | Typ. | Max. | Typ. | Max. | |||||||||
C12702-03 | ϕ1.0 | +4.75 | +5 | +5.25 | +50 | +80 | 80 × 50 × 22 | 50 | 37 | +7 | 10 | 0 to +60 | -20 to +70 |
C12702-04 | ϕ3.0 | ||||||||||||
C12702-11 | ϕ1.0 | ||||||||||||
C12702-12 | ϕ3.0 | ||||||||||||
注：即使是暂时超过jue对Max. 额定值，也可能导致产品质量下降。始终确保在jue对Max. 额定值范围内使用产品。
电气和光学特性（典型Ta=25℃，Vcc=5 V，除非另有说明）
光电转换器部分（APD）
型号 | 光谱响应范围 λ(nm) | 峰值灵敏度波长 λp(nm) | 光敏性 S M=1 (A/W) | 增益温度稳定性 *1 25°C±10°C, M=(%) | ||
λ=800 nm | λ=620 nm | Typ. | Max. | |||
C12702-03 | 400-1000 | 800 | 0.5 | - |
±2.5 |
±5 |
C12702-04 | ||||||
C12702-11 | 200-1000 | 620 | - | 0.42 | ||
C12702-12 | ||||||
高速放大器部分
型号 | 截止频率-3 dB | 噪声等效功率NEP(pW/Hz1/2) |
反馈电阻(kΩ) | 光电灵敏度*1 including APD, M=30 (104 V/W) | Min. 定向限制 (nW rms) | ||||||||||
High band | Low band | λ=800nm | λ=620nm | ||||||||||||
Min. (MHz) | Typ. (MHz) | Min. (kHz) | Typ. (kHz) | Typ. | Max. | Typ. | Max. | ||||||||
Min. | Typ. | Max. | Min. | Typ. | Max. | ||||||||||
C12702-03 | 90 | 100 | 3 | 4 | 0.3 | 0.6 | - | - | 9.1 | -6.4 | -6.8 | -7.1 | - | 3.0 | 6.0 |
C12702-04 | 70 | 80 | 0.4 | 0.8 | - | - | 3.0 | -2.1 | -2.3 | -2.4 | - | 3.6 | 7.2 | ||
C12702-11 | 90 | 100 | - | - | 0.5 | 1.0 | 3.9 | -2.3 | -2.5 | -2.7 | - | 5.0 | 10.0 | ||
C12702-12 | 30 | 40 | - | - | 1.0 | 2.0 | 3.0 | -1.8 | -1.9 | -2.0 | - | 6.3 | 12.6 | ||
*1： 装运前，增益预设为30。

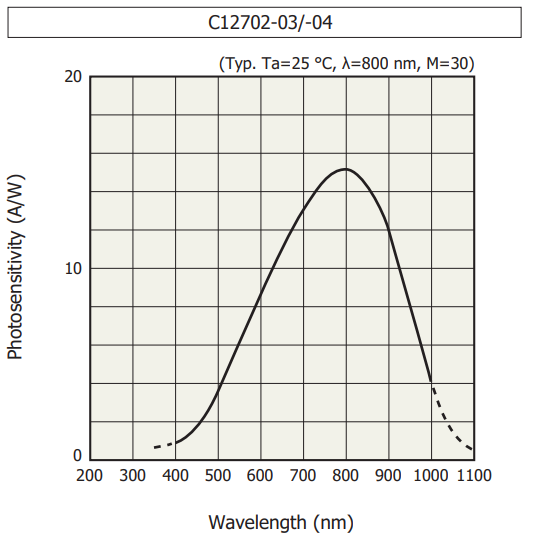

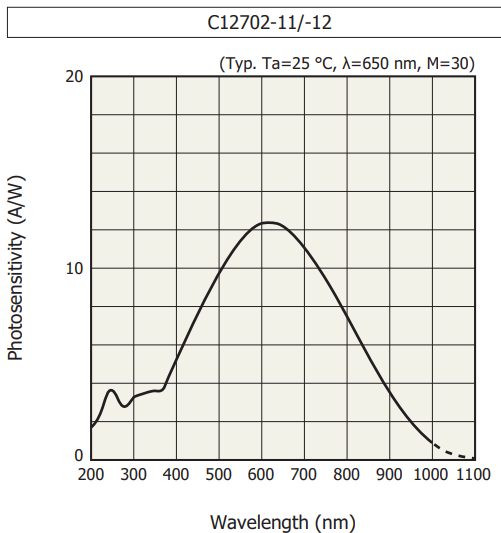

光谱响应

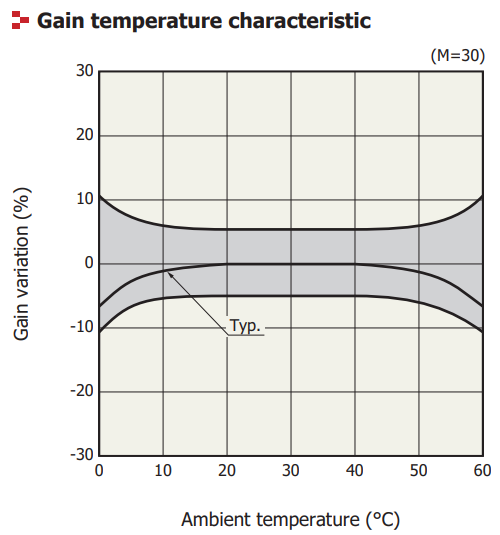

增益温度特性

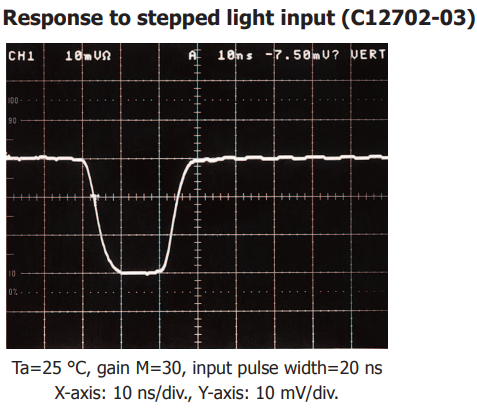

对步进光输入的响应（C12702-03）

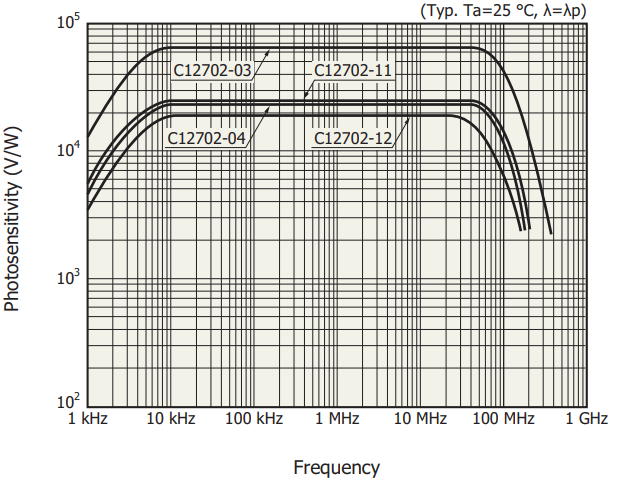

频率响应
∙电源电缆

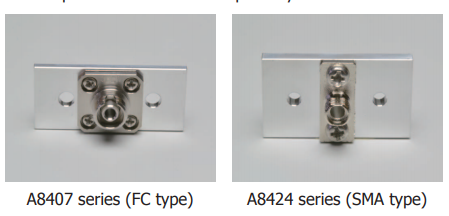

A8407/A8424系列光纤适配器设计用于将APD模块耦合到光纤。FC和SMA连接器有两种类型。使用该适配器可以将APD模块有效地耦合到GI-50/125多模光纤。此适配器拧上以便于连接。
预防措施
（1） 本产品使用高压电源。不要移除封装在电路板上的绝缘材料，以防止可能的危险。
（2） 使用本产品时，确保输出端接50Ω。
