产品特点超高速运行、 上升时间：从15 ps开始、 带宽：高达25 GHz、 光谱范围：170-2600 nm、 紧凑型设计、 电池或外部电源、 自由空间梁模型、 或带FC/PC插座、 或带有SM光纤的尾纤
产品型号UPD-5N-IR2-P
应用领域脉冲形式测量 脉冲宽度测量 精确的同步 模式变化监控 外差测量
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
光谱响应 带宽
800-2600nm ＞0.3GHz
新型号：更快的上升时间和更宽的波长范围
•UPD-15-IR2-FC：超快InGaAs PIN光电探测器，上升时间<15ps，带宽>25 GHz，光谱范围800-1700 nm，光纤耦合输入，带FC/APC连接器
•UPD-35-IR2-P，UPD-35-IR 2-D：超快InGas PIN光电检测器，上升时间<35ps，带宽>10GHz，光谱范围800-1700nm，带抛光或漫射窗口
•UPD-35-UVIR-P，UPD-35-UVIR-D：超快InGaAs PIN光电探测器，上升时间＜35 ps，带宽＞10 GHz，光谱范围350-1700 nm，具有抛光或漫射窗口
•UPD-50-SP、UPD-50-SD、UPD-50-UD、UPD-50/UP：超快Si PIN光电探测器、上升时间50 ps，下降时间50 ps、带宽＞7 GHz，光谱区域170-1100 nm或320-1100 nm，具有抛光或漫射窗口
•UPD-100-IR1-P：超快锗光电探测器，上升时间<100 ps，脉宽（FWHM）300 ps，光谱范围400-2000 nm™
•UPD-3N-IR2-P：快速InGaAs光电探测器，红外范围扩展至2.1µm，上升时间150 ps
•UPD-5N-IR2-P:快速InGaAs光电探测器，红外线范围扩展至2.6µm，下降时间200 ps
UPD系列•可用型号 | ||||||||||
型号 | 上升沿时间ps | 带宽GHz | 光谱范围nm | 量子效率@峰值 | 光敏区域(直径µm/mm2) | 噪声当量功率 Noise Equiv. Power (W/√Hz) | 暗电流 Dark Current (nA) | 材料 | 光学输入/窗口类型 1 | 射频输出 连接器类型 |
UPD-15-IR2-FC | < 15 | > 25 | 800 - 1700 | 75% | Fiber, 9 µm | 1.0 × 10-¹⁵ | 0.1 | InGaAs | Fiber w. FC/APC ⁵⁾ | SMA |
UPD-30-VSG-P | < 30 | > 10 | 320 - 900 | 40% | 200×200 / 0.04 | 3.0 × 10-¹⁵ | 0.1 | GaAs | Polished, glass | SMA |
UPD-35-IR2-P | < 35 | > 10 | 800 -1700 | 80% | 55 / 0.0024 | 1.0 × 10-¹⁵ | 0.3 | InGaAs | Polished, glass | SMA |
UPD-35-IR2-D | < 35 | > 10 | 800 -1700 | 80% | 55 / 0.0024 | 1.0 × 10-¹⁵ | 0.3 | InGaAs | Diffuse, quartz | SMA |
UPD-35-IR2-FR | < 35 | > 10 | 800 -1700 | 80% | 55 / 0.0024 | 1.0 × 10-¹⁵ | 0.3 | InGaAs | FC/PC receptacle ⁵⁾ | SMA |
UPD-35-IR2-FC | < 35 | > 10 | 800 -1700 | 80% | Fiber, 9 µm | 1.0 × 10-¹⁵ | 0.3 | InGaAs | Fiber w. FC/APC ⁵⁾ | SMA |
UPD-35-UVIR-P | < 35 | > 10 | 350 -1700 | 80% | 55 / 0.0024 | 1.0 × 10-¹⁵ | 0.3 | InGaAs ⁴⁾ | Polished, MgF₂ | SMA |
UPD-35-UVIR-D | < 35 | > 10 | 350 -1700 | 80% | 55 / 0.0024 | 1.0 × 10-¹⁵ | 0.3 | InGaAs ⁴⁾ | Diffuse, quartz | SMA |
UPD-40-VSI-P | < 40 | > 8.5 | 500 - 1690 | 40% | 200×200 / 0.04 | 3.0 × 10-¹⁰ | 5000 | InGaAs | Polished, glass | SMA |
UPD-40-IR2-P | < 40 | > 8.5 | 800 - 1700 | 80% | 60 / 0.0028 | 1.1 × 10-¹⁵ | 0.5 | InGaAs | Polished, glass | SMA |
UPD-40-IR2-D | < 40 | > 8.5 | 800 - 1700 | 80% | 60 / 0.0028 | 1.1 × 10-¹⁵ | 0.5 | InGaAs | Diffuse, quartz | SMA |
UPD-40-IR2-FR | < 40 | > 8.5 | 800 - 1700 | 80% | 60 / 0.0028 | 1.1 × 10-¹⁵ | 0.5 | InGaAs | FC/PC receptacle ⁵⁾ | SMA |
UPD-40-IR2-FC | < 40 | > 8.5 | 800 - 1700 | 80% | Fiber, 9 µm | 1.1 × 10-¹⁵ | 0.5 | InGaAs | Fiber w. FC/APC ⁵⁾ | SMA |
UPD-40-UVIR-P | < 40 | > 8.5 | 350 - 1700 | 80% | 60 / 0.0028 | 1.1 × 10-¹⁵ | 0.5 | InGaAs ⁴⁾ | Polished, MgF₂ | SMA |
UPD-40-UVIR-D | < 40 | > 8.5 | 350 - 1700 | 80% | 60 / 0.0028 | 1.1 × 10-¹⁵ | 0.5 | InGaAs ⁴⁾ | Diffuse, quartz | SMA |
UPD-50-SP | < 50 | > 7.0 | 320 - 1100 | 45% | 100 / 0.0079 | 1.2 × 10-¹⁵ | 0.001 | Si | Polished, glass | SMA |
UPD-50-SD | < 50 | > 7.0 | 320 - 1100 | 45% | 100 / 0.0079 | 1.2 × 10-¹⁵ | 0.001 | Si | Diffuse, quartz | SMA |
UPD-50-UP | < 50 | > 7.0 | 170 - 1100 | 45% | 100 / 0.0079 | 1.2 × 10-¹⁵ | 0.001 | Si ⁴⁾ | Polished, MgF₂ | SMA |
UPD-50-UD | < 50 | > 7.0 | 170 - 1100 | 45% | 100 / 0.0079 | 1.2 × 10-¹⁵ | 0.001 | Si ⁴⁾ | Diffuse, quartz | SMA |
UPD-70-IR2-P | < 70 | > 5.0 | 800 - 1700 | 80% | 80 / 0.005 | 2.0 × 10-¹⁵ | 0.8 | InGaAs | Polished, glass | SMA |
UPD-70-IR2-D | < 70 | > 5.0 | 800 - 1700 | 80% | 80 / 0.005 | 2.0 × 10-¹⁵ | 0.8 | InGaAs | Diffuse, quartz | SMA |
UPD-70-IR2-FR | < 70 | > 5.0 | 800 - 1700 | 80% | 80 / 0.005 | 2.0 × 10-¹⁵ | 0.8 | InGaAs | FC/PC receptacle ⁵⁾ | SMA |
UPD-70-IR2-FC | < 70 | > 5.0 | 800 - 1700 | 80% | Fiber, 9 µm | 2.0 × 10-¹⁵ | 0.8 | InGaAs | Fiber w. FC/APC ⁵⁾ | SMA |
UPD-70-UVIR-P | < 70 | > 5.0 | 350 - 1700 | 80% | 80 / 0.005 | 2.0 × 10-¹⁵ | 0.8 | InGaAs ⁴⁾ | Polished, MgF₂ | SMA |
UPD-70-UVIR-D | < 70 | > 5.0 | 350 - 1700 | 80% | 80 / 0.005 | 2.0 × 10-¹⁵ | 0.8 | InGaAs ⁴⁾ | Diffuse, quartz | SMA |
UPD-100-IR1-P ²⁾ | < 100 | > 3.0 | 400 - 2000 | 80% | 80 / 0.005 | 3.0 × 10-¹³ | 700 | Ge | Polished, glass | SMA |
UPD-200-SP | < 175 | > 2.0 | 320 - 1100 | 85% | 400 / 0.126 | 1.5 ×10-¹⁵ | 0.001 | Si | Polished, glass | BNC |
UPD-200-SD | < 175 | > 2.0 | 320 - 1100 | 85% | 400 / 0.126 | 1.5 ×10-¹⁵ | 0.001 | Si | Diffuse, quartz | BNC |
UPD-200-UP | < 175 | > 2.0 | 170 - 1100 | 85% | 400 / 0.126 | 1.5 ×10-¹⁵ | 0.001 | Si ⁴⁾ | Polished, MgF₂ | BNC |
UPD-200-UD | < 175 | > 2.0 | 170 - 1100 | 85% | 400 / 0.126 | 1.5 ×10-¹⁵ | 0.001 | Si ⁴⁾ | Diffuse, quartz | BNC |
UPD-300-SP | < 300 | > 1.0 | 320 - 1100 | 90% | 600 / 0.283 | 3.0 ×10-¹⁵ | 0.01 | Si | Polished, glass | BNC |
UPD-300-SD | < 300 | > 1.0 | 320 - 1100 | 90% | 600 / 0.283 | 3.0 ×10-¹⁵ | 0.01 | Si | Diffuse, quartz | BNC |
UPD-300-UP | < 300 | > 1.0 | 170 - 1100 | 90% | 600 / 0.283 | 3.0 ×10-¹⁵ | 0.01 | Si ⁴⁾ | Polished, MgF₂ | BNC |
UPD-300-UD | < 300 | > 1.0 | 170 - 1100 | 90% | 600 / 0.283 | 3.0 ×10-¹⁵ | 0.01 | Si ⁴⁾ | Diffuse, quartz | BNC |
UPD-500-SP | < 500 | > 0.6 | 320 - 1100 | 90% | 800 / 0.5 | 3.5 ×10-¹⁵ | 0.01 | Si | Polished, glass | BNC |
UPD-500-SD | < 500 | > 0.6 | 320 - 1100 | 90% | 800 / 0.5 | 3.5 ×10-¹⁵ | 0.01 | Si | Diffuse, quartz | BNC |
UPD-500-UP | < 500 | > 0.6 | 170 - 1100 | 90% | 800 / 0.5 | 3.5 ×10-¹⁵ | 0.01 | Si ⁴⁾ | Polished, MgF₂ | BNC |
UPD-500-UD | < 500 | > 0.6 | 170 - 1100 | 90% | 800 / 0.5 | 3.5 ×10-¹⁵ | 0.01 | Si ⁴⁾ | Diffuse, quartz | BNC |
UPD-3N-IR2-P | < 150 ⁶⁾ | > 0.4 ⁶⁾ | 800 - 2100 | 75% | 300 / 0.07 | 1.5 × 10-¹³ | 90 | InGaAs | Polished, glass | BNC |
UPD-5N-IR2-P | < 200 ⁶⁾ | > 0.3 ⁶⁾ | 800 - 2600 | 70% | 300 / 0.07 | 7.0 ×10-¹³ | 2000 | InGaAs | Polished, glass | BNC |
UPD-2M-IR2-P | < 75000 | > 0.004 | 900 - 1700 | 80% | 2000 / 3.14 | 4.0 ×10-¹⁴ | 5 | InGaAs | Polished, glass | BNC |
UPD-2M-IR2-P- 1TEC ³⁾ | < 75000 | > 0.004 | 900 - 1700 | 75% | 2000 / 3.14 | 1.0 ×10-¹⁴ | 0.3 | InGaAs | Polished, glass | BNC |
提示:
¹⁾ 漫射窗口降低了定位精度要求，并以降低灵敏度为代价增加了损伤阈值，降低了大约三到五倍。建议仅用于高峰值功率激光器。
²⁾ 该模型具有负输出。默认情况下，所有其他型号都具有正输出，但如果需要，可以订购负输出。
³⁾ 带TEC冷却模块，非标准外壳。
⁴⁾ 改性材料，增加了蓝色/紫外灵敏度。
⁵⁾ 与可选过滤器支架不兼容。
⁶⁾ 性能大大提高
UPD系列电源（取决于光电探测器型号）
低噪声电源 欧洲标准
输入：230 V AC
输出：12 V DC
型号：PS-UPD-12-EU
低噪声电源quan球使用情况
输入：100-240 V AC
输出：6 V DC
型号：PS-UPD-6-WW
输出：9 V DC
型号：PS-UPD9-WW
输出：12 V DC
型号：PS-UPD-12-WW
偏置蓄电池
6伏
型号：BAT-UPD-6V

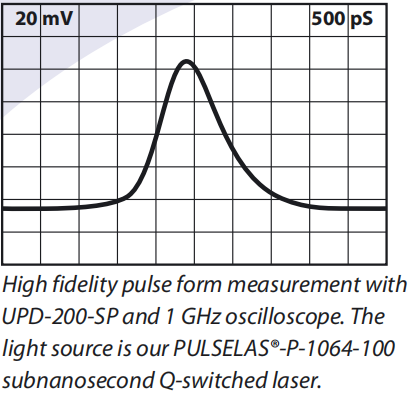

使用UPD-200-SP和1GHz示波器进行高保真脉冲波形测量。光源是我们的PULSELAS®-P-1064-100亚纳秒调Q激光器。

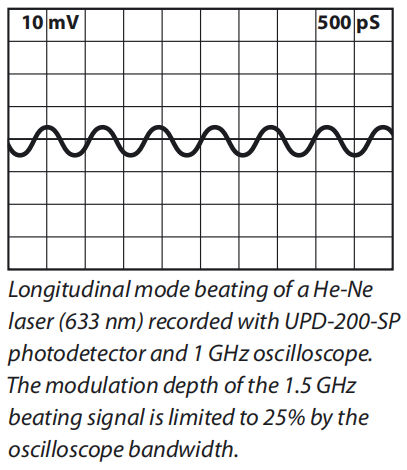

用UPD-200-SP光电探测器和1GHz示波器记录的He-Ne激光器（633nm）的纵模跳动。1.5GHz拍频信号的调制深度受限于示波器带宽的25%。

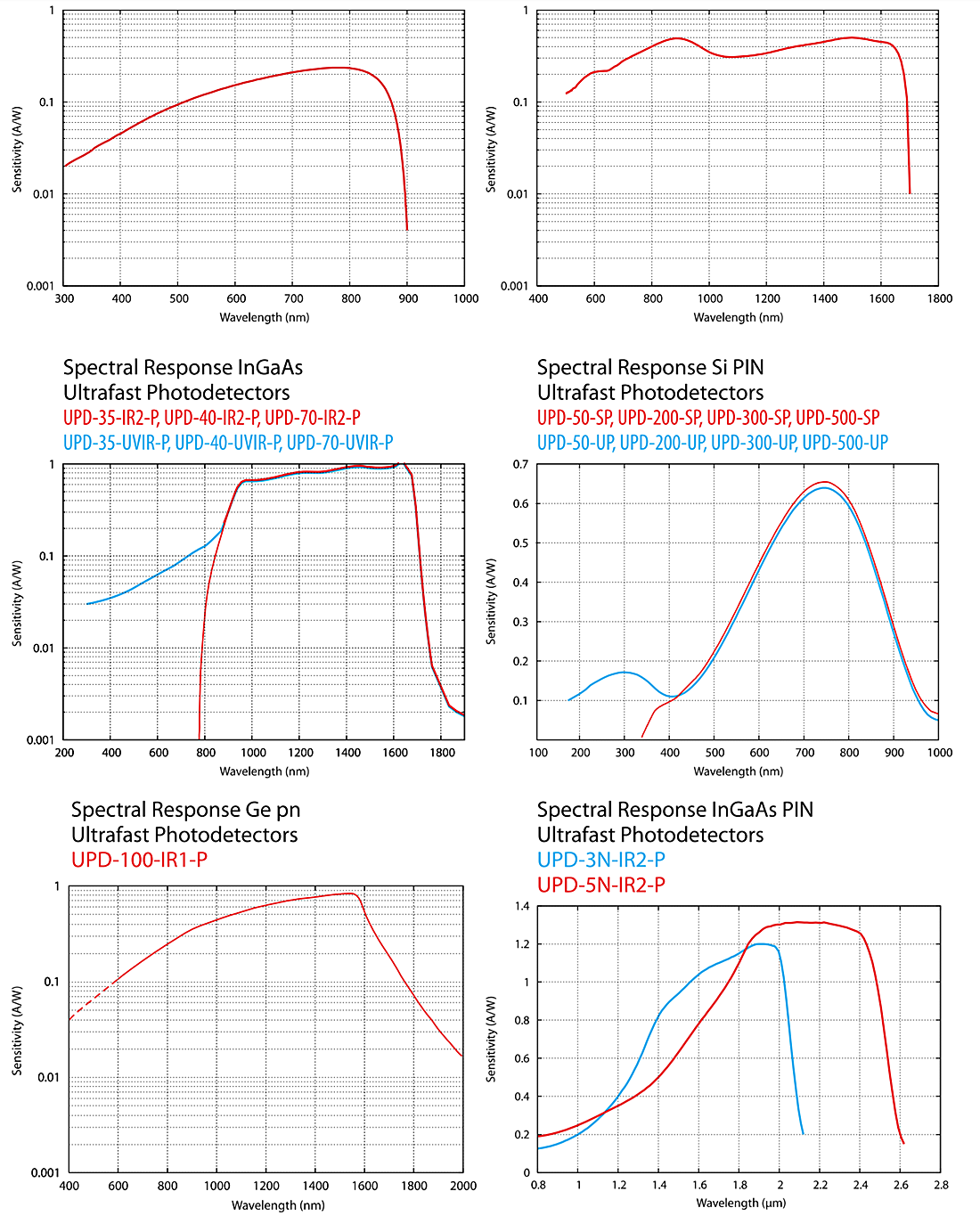

几种典型产品光谱响应范围
