Tunable Laser (iTLA)可调谐激光器是一种高性能连续波 (CW) 可调谐激光源，适用于各种测试和测量应用，C 波段波长范围从 1528nm (196.25 THz) 至 1568nm (191.25 THz) 该可调激光源基于 OIF micro-iTLA 标准。激光器和控制电子元件预装在专用电路板上，便于生产安装。可调激光器具有快门调谐、光功率控制、离网调谐、可调网格间距和窄线宽等特点。 Labview 软件程序和 RS232/USB 电缆与可调激光模块一起提供。用户可以非常方便地使用计算机 (PC) 来控制可调激光器。
产品特点全 C 波段可调激光源， 窄线宽，<= 400kHz， 高输出功率 +15.5dBm 标称值， 可变输出功率范围，8.0dB， 电子快门用于暗调谐， 无网格操作， 波长稳定为 0.1GHz

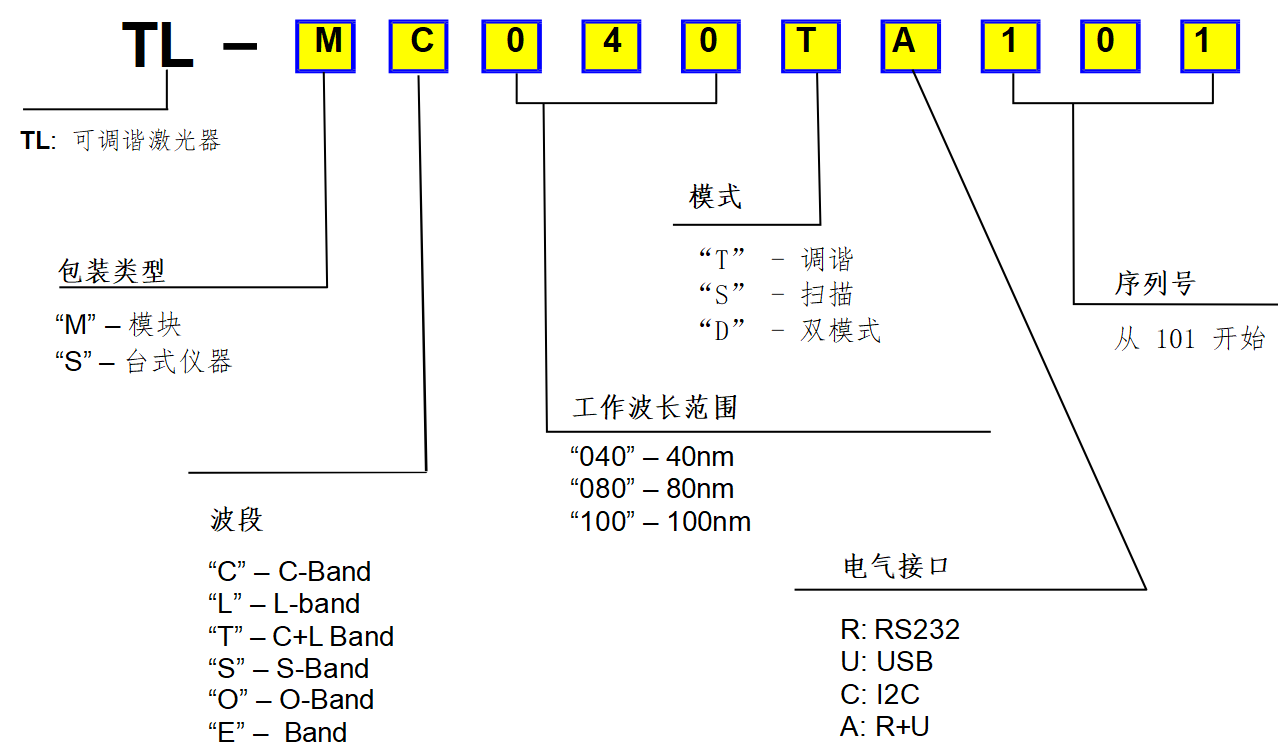

产品型号TL-MC040TA101
应用领域相干光通信系统生产线测试和测量中的低成本替代激光源材料和部件的光学特性光学薄膜涂层中的光学监控系统(OMS)
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 输出功率
1528-1568nm 8-17dBm
运行条件
参数 | 符号 | 单位 | 条件 | 等级 | 备注 | ||
Min. 值 | 典型值 | Max. 值 | |||||
操作 | Tc | oC | 0 | +65 | |||
工作湿度 | - | %RH | 5 | 85 | |||
储存 | Tstg | oC | −40 | +85 | |||
储存湿度 | - | %RH | 5 | 85 | |||
机械规格
参数 | 单位 | 规格 | 备注 |
尺寸（长 x 宽 x 高） | mm | 100 X 120 X 22 | |
连接器类型 | - | FC/APC 标准 | 可根据客户需求定制 |
光学性能规格
参数 | 单位 | 规格 | 备注 | ||
Min. 值 | 典型值 | Max. 值 | |||
波长范围 | nm | 1528 | 1567 | ||
输出功率 | dBm | 8 | 17 | ||

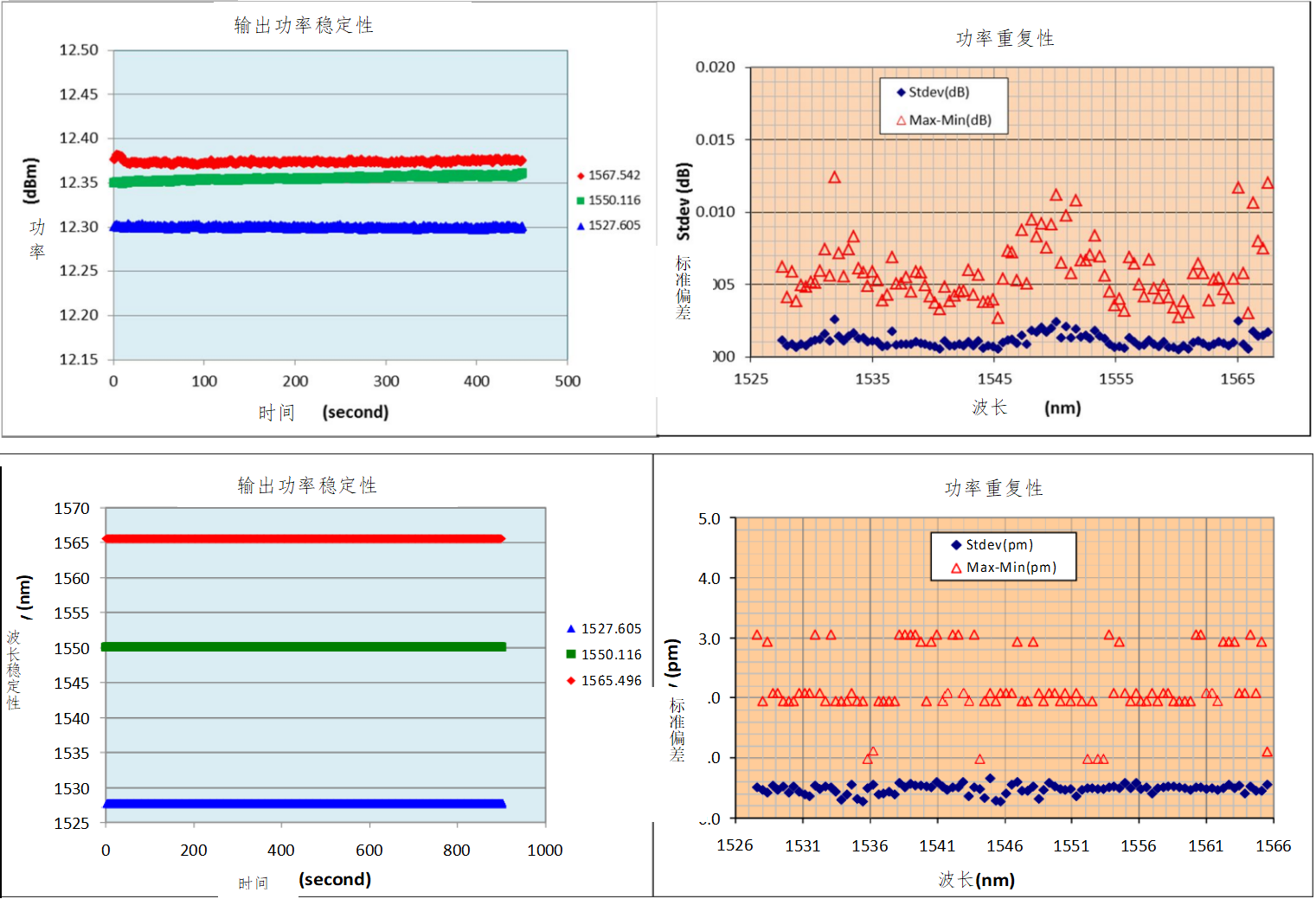

功率稳定性1 | dB | ±0.5 | |||
功率重复性2 | dB | ±0.5 | |||
调谐速度 | sec | 3 | 10 | ||
SMSR（边模抑制比） | dB | 40 | 在目标频率周围 ±2.5nm 范围内测量，RBW 为 0.06nm | ||
线宽 | kHz | 400 | |||
RIN (10MHz-1GHZ) RIN (1-10GHz) | dB/Hz | -140 -145 | |||
OSNR | dB | 55 | 0.1nm 光带宽 | ||
PER | dB | 20 | |||
背向反射公差 | dB | 27 | |||
关闭后输出功率(Shuttered Output Power) | dBm | -35 | |||
1. A1.预热30分钟后，恒温15分钟内。 2.预热30分钟后，恒温1小时内。
电气性能规格
参数 | 单位 | 规格 | 备注 | ||
Min. 值 | 典型值 | Max. 值 | |||
电源电压 | V | 4.5 | 5.0 | ||
功耗 | W | 6 | |||
冷启动稳定时间 | s | 10 | |||
热启动稳定时间 | s | 0.1 | |||
瞬态稳定时间 | µs | 150 | 250 | ||
引脚号 | 引脚定义 |
1 | /重置 |
2 | +5V VCC |
3 | 设备接收 (LVTTL) |
4 | 设备 Tx (LVTTL) |
5 | 地线 |
