筱晓光子的模块式激光控制基于先进微处理器的控制系统，结合高精度的ATC和ACC(APC)控制电路实现了激光器高稳定地输出，同时保证了光源在操控上的快捷和直观。我们也可以根据用户的要求提供相应的通信接口及控制软件，实现计算机控制。本光源采用一键恢复功能（Run/Stop按钮），可以有效帮助客户回到先前工作状态。 这是一款功能高度集成的模块系统光源，采用PC端软件智能控制，客户可以根据自己的需求设定需要工作的温度以及电流。非常适合于实验科学研究和生产测试。另外我们针对一些应用领域需要对激光器进行调制，我们外接了两个调制端口，分别针对高频与低频更好满足客户一机多用的需求
产品特点支持一键还原功能（无需重新开机预热）、 软件远程操控，智能化控制、 输出功率稳定，连续可调、 结构紧凑小巧、 高精度ACC和ATC控制电路、 自带高低调制带宽BNC接口
产品型号LDC-250-M-1950-SA
应用领域光纤传输系统光纤陀螺光纤传感器光学相干层析成像测试光源
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 输出功率
1950nm 4.65mW
驱动参数
特性 | Min. | Max. | 单位 | 注释 |
电源电压 | 4.8 | 6.1 | VAC | 直流，建议使用稳压电源 |
功率 | 0 | 10 | W | |
激光驱动电流 | 0 | 149 | mA | 跳线可选 |
378 | ||||
624 | ||||
电流分辨率（LSB） | Max电流/65536 | V | ||
响应频率 | 0 | 25 | MHz | -3db |
温度控制范围 | -10 | 50 | ℃ | |
温度分辨率 | 0.001 | ℃ | ||
温度稳定性 | 0.002 | ℃ | 需要外壳散热 | |
TEC输出电流 | -1.5 | 1.5 | A | |
TEC输出电压 | -4.4 | +4.4 | V | |
模拟输入 | 0 | 2.5 | V | |
激光器参数
参数 | 符号 | Min. | 典型 | Max. | 单位 |
中心波长 | λ | 1950 | nm | ||
光谱宽度 | Δλ | 50 | 60 | 70 | nm |
阈值电流 | Ith | 30 | 40 | mA | |
操作电流 | Iop | 200 | 300 | mA | |
输出功率 | Pf | 3 | 5 | 10 | mW |
光纤类型 | SM1950 | ||||
操作电压 | Vf | 1.8 | 2.5 | V | |
热敏电阻 | RT | 9.5 | 10 | 10.5 | KΩ |
连接头类型 | FC/APC | ||||
实验室实测光电数据
Optical and Electrical Data | ||||||
No. | Parameter | Symbol | Unit | Testing result | Requirement | Condition |
1 | Threshold current 阈值电流 | Ith | mA | ≤80 | ||
2 | Bias at operation 操作时的偏置 | Io | mA | ≤230 | at 4.65mW power | |
3 | Bias voltage 偏置电压 | Vf | V | ≤3 | ||
4 | Slope efficiency 坡度效率 | DE | mW/mA | 0.03 | 0.01-0.05 | |
5 | Operating temperature 工作温度 | T | °C | 15-35 | ||
6 | Thermistor resist 热敏电阻抗蚀剂 | R | Ohm | 10000 | 9500~10500 | |
7 | Wavelength 波长 | λc | nm | 1950±10 | ||
NOTE: Imax=230mA | ||||||
Laser Diode characteristic graph | Optical mapping and data | |||||

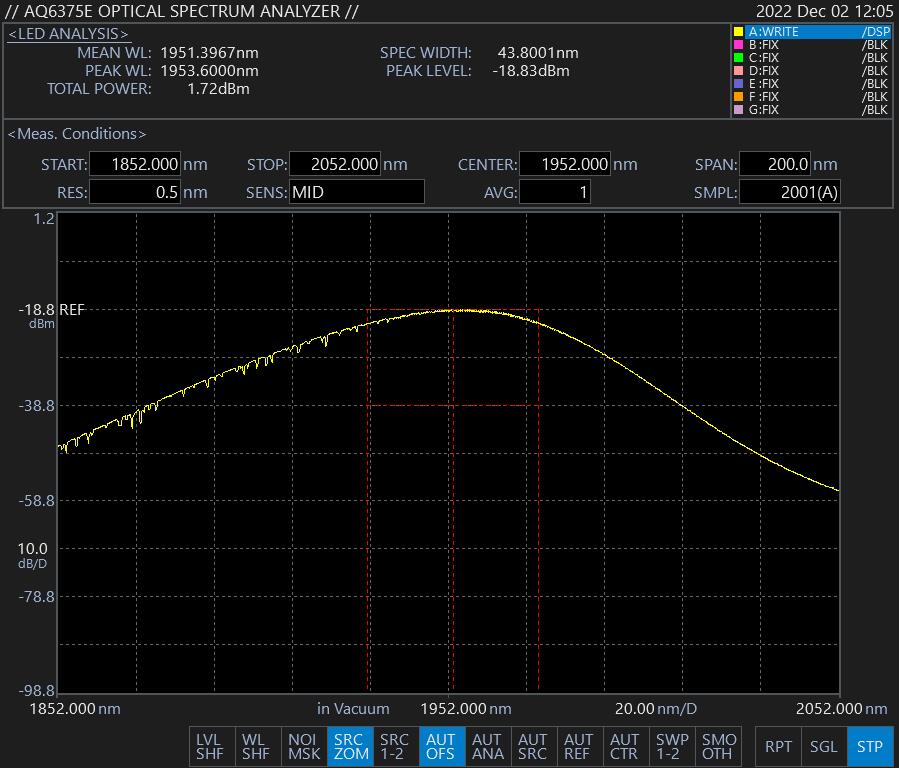

测试光谱图

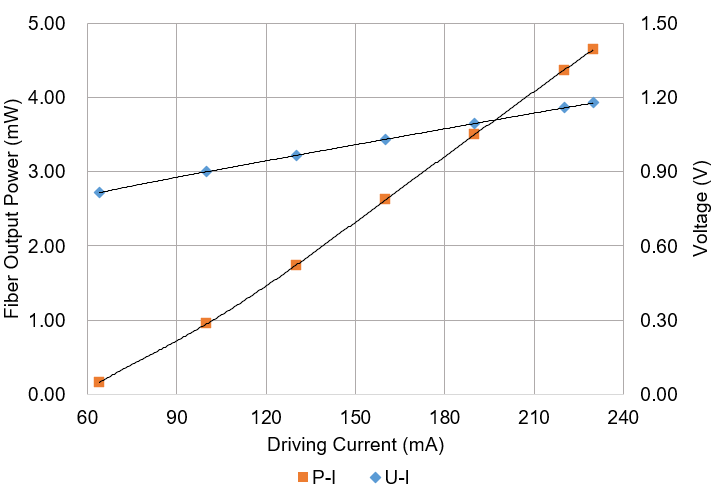

功率曲线图

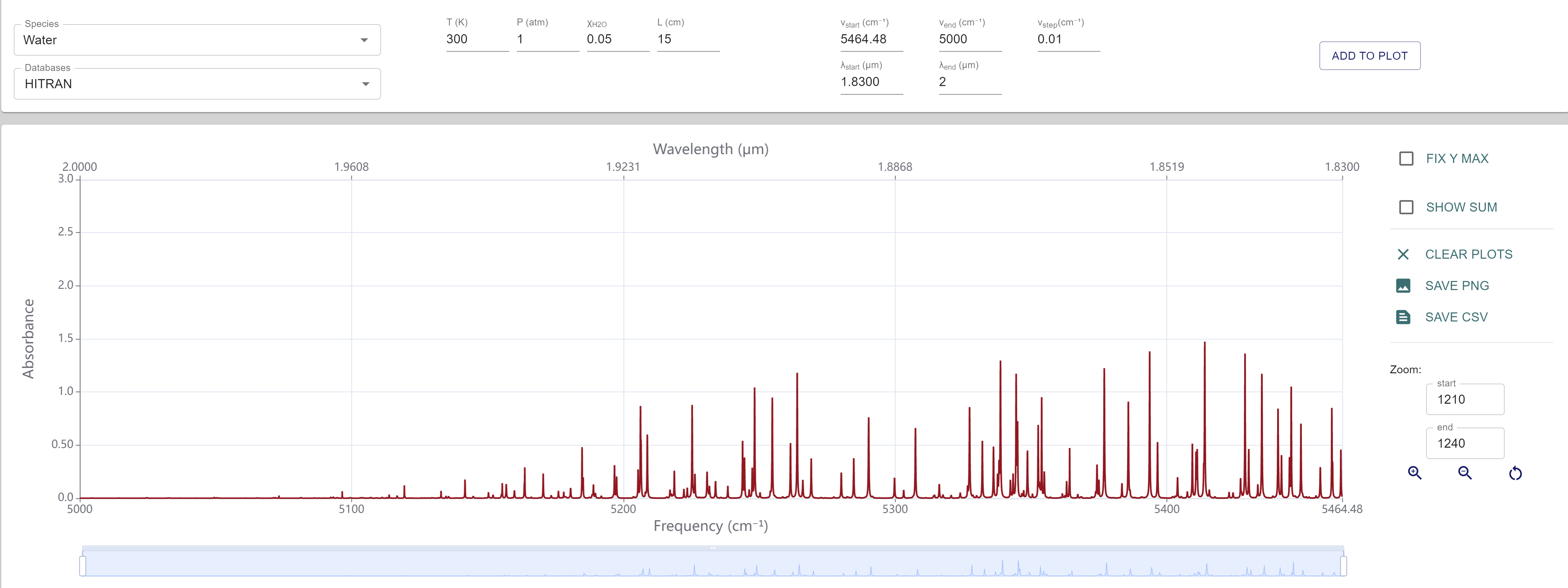

毛刺为水峰吸收，实际出射光谱平滑
控制软件界面

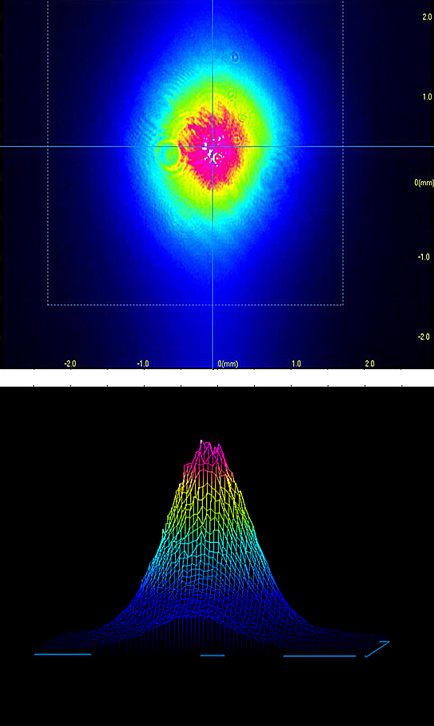

光束质量
无
