SCW 1632-350R和SCW 1631F-350R激光二极管模块是高功率1625 nm RWG F/P激光二极管，采用14引脚蝶形和DIL封装。该激光二极管与SMF光纤尾纤进行光学耦合，同时包括热电冷却器和电隔离温度传感热敏电阻。SCW 1632-350R和SCW 1631F-350R激光二极管模块专门为需要高峰值脉冲光功率的光学测试设备应用而设计，符合RoHS标准。
产品特点结构紧凑、 高峰值功率 、 优异光束质量
产品型号SCW 1632-350R
应用领域激光雷达材料加工
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 光谱宽度 光功率
1625nm 10nm 350mW
产品特征
(Tamb = 0℃ to 65℃; Tld = 15℃):
参数 | 符号 | 条件 | Min. 值 | 典型值 | Max. 值 | 单位 |
光功率 (光纤) | Po | Pw = 10 us; D/C = 1% | 275 | 350 | mW | |
正向驱动电流 | If | Pw = 10 us; D/C = 1% | 2100 | 3000 | mA | |
阈值电流 | Ith | Pw = 10 us; D/C = 1% | 70 | mA | ||
正向电压 | Vf | Pw = 10 us; D/C = 1% | 3 | 4 | V | |
中心波长 | λc | Pw = 10 us; D/C = 1% | 1615 | 1625 | 1635 | nm |
光谱宽度 (RMS) | Dl | Pw = 10 us; D/C = 1% | 10 | 12 | nm | |
热敏电阻 | R | Tld = 15 ℃ | 15.44 | 15.67 | 15.90 | KΩ |
热敏电阻 B 常数 | B | B25/50 | 3910.9 | 3950.0 | 3989.9 | K |
制冷量 | ∆Τ | P = 10 us; D/C = 1% | 60 | |||
TEC 电压 @ 55℃ ∆ T | Vtec | Pw = 10 us; D/C = 1% | 1.3 | 1.6 | V | |
TEC 电流 @ 55℃ ∆ T | Itec | Pw = 10 us; D/C = 1% | 1200 | 1500 | mA | |
光纤长度 | L | per outline | 1 | Meter | ||
工作温度范围 | Top | Pw = 10 us; D/C = 1% | 0 | 65 | ℃ | |
存储温度范围 | Tstg | Non-operating | -40 | 85 | ℃ |
如有要求，可提供详细的包装图纸

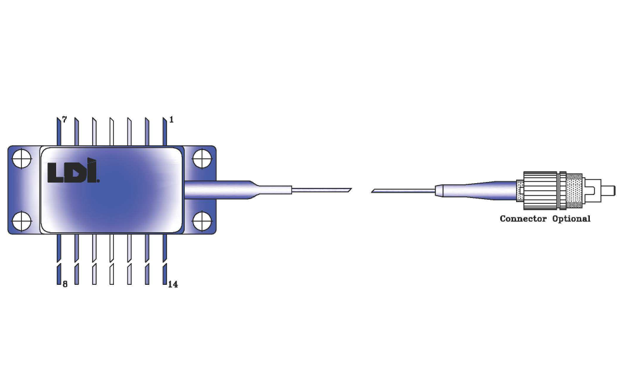

蝶形封装:
引脚 | 功能 |
1 | TEC (+) |
2 | 热敏电阻 |
3,4 | N/C |
5 | 热敏电阻 |
6,7,8,9 | N/C |
10 | 激光阳极 |
11 | 激光阴极 |
12 | N/C |
13 | 金属外壳接地 |
14 | TEC (-) |
14 引脚 DIL 封装:
引脚 | 功能 |
1 | TEC (+) |
2,3,4,6 | |
7,8,13 | N/C |
5,10 | 激光阳极/ 金属外壳接地 |
9 | 激光阴极 |
11 | 热敏电阻 |
12 | 热敏电阻 |
14 | TEC (-) |
防静电（ESD）措施：将保护眼睛免受与这类设备的辐射危害。在额定条件下工作的IEC 等级为3R。
保修: 请参阅您的产品购买协议，以了解完整的详细信息，或与当地（LDI）销售代表联系。
