此款产品为筱晓上海光子开发的人眼安全 1.5μm 脉冲光纤激光光源，产品能产 生高峰值功率输出，具有高的电-光转换效率，低 ASE 和非线性效应噪声，宽温工 作范围，本品适合作为 LiDAR 的发射光源使用。
产品特点结构紧凑 、 高功率 、 优异光束质量
产品型号LSP-FLMP-1535-02
应用领域激光雷达生物医学光通信
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 峰值功率 重复频率
1535nm 1.5kW 0.5 MHz
参数 | 单位 | Min. 值 | 典型值 | Max. 值 | 说明 |
工作方式 | 脉冲 | ||||
中心波长 | nm | 1547 | 1550 | 1553 | 可定制 CWL 1535±3nm |
脉宽(FWHM) | ns | 1 | 10 | 可调 | |
重复频率 | MHz | 0.1 | 0.5 | 2 | 可调 |
平均功率 | W | 0.95 | 1 | 2 | @3ns, 500kHz, 25C |
峰值功率 |
kW |
1.5 ①
|
2.0 ②
|
根据重频不同有所变化 | |
光谱分布 |
% |
90 | CWL±1nm 内光谱占比 @3ns, 500kHz | ||
偏振态 | NA | 随机 | |||
触发模式 | NA | 外触发 | |||
脉冲触发信号与出光延迟时间 |
ns |
20 |
100 |
可调 | |
脉冲出光延迟抖动 | ps | 150 | |||
电功耗 | W | 13 | @典型输出 1W | ||
工作电压 | V | 9 | 12 | 13 | |
工作温度(@壳体) | ℃ | -40 | 85 | 激光器在 95℃关闭 | |
存储温度 | ℃ | -40 | 105 | ||
封装尺寸 | mm | 50x70x19 | |||
重量 | g | 100 | |||
光输出方式 | FC/APC 头 或光纤准直输出 | ||||
输出光纤长度 | m | 0.5 | 900T 套管 | ||
电接口型号 | CJT A1251WRA-S-12P | ||||
注: ①典型值@3ns, 500khz, 1W, 25C。② 峰值功率 Pp> 2.5kW@CWL 1535, 50kHz。
根据客户需求，可提供深入定制，如输出峰值功率、尺寸、脉宽、重频 等。
电接口定义

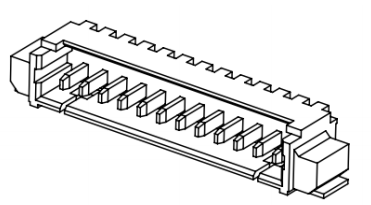

激光器采用 CJT conn 型号为 A1251WRA-S-12P 的 12pin 插针座，脚间距为 1.25mm，其管脚定义如下表所示：
Pin | Name | INPUT/OUTPUT | Function Description |
1、2、 | GND | Power | GND |
3、4、 | POWER | Power | +12V power supply |
5 | UART TX | Output | LVTTL，UART TX output |
6 | UART RX | Input | LVTTL，UART RX input |
7 | NA | NA | NA |
8 |
Trigger Clock_ in |
Input |
LVTTL 3.3V |
9 |
Pump Enable |
Input | LVTTL input |
1：Enable pump laser | |||
0：Close pump laser | |||
Internal latched down to GND level with 100KΩ. | |||
10 | NA | NA | NA |
11 | NA | NA | NA |
12 | NA | NA | NA |
注：部分激光器根据客户定制采用散线接出，其管脚功能定义同上表所示。
