LDRVMINI 是一款用于蝶形半导体激光器的电流驱动与温度控制模块。其主要功能包括：控制激光器内部温度、产生恒流信号驱动激光器，并可将外部输入电压信号转换为电流驱动。模块具有两种Max. 电流驱动范围，适用于不同功率大小的激光器（通过电路板跳线进行选择）。
产品特点尺寸小巧、 远程通讯、 可定制（630-1600nm任意波段）
产品型号LDRV-MINI-PL-NL-633-30-A81-SA
应用领域量子通信干涉仪激光通讯
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 输出功率 线宽
633nm 30mw ＜1MHz
其主要参数如下：
特性 | Min. | Max. | 单位 | 注释 |
电源电压 | 4.8 | 5.5 | VDC | 直流 |
功率 | 5 | 10 | W | |
激光驱动电流 | 0 | 149/378/624 | mA | 可选 |
激光驱动电压 | 0 | 3.1 | V | @380mA |
响应频率 | 0 | 10 | MHz | -3db |
温度控制范围 | 0 | 50 | oC | |
TEC 输出电流 | -1.5 | 1.5 | A | |
TEC 输出电压 | -4.4 | +4.4 | V | |
模拟输入 | -2.5 | 2.5 | V |
可选波长
波长（nm） | 功率（mW） | 线宽 | 波长（nm） | 功率（mW） | 线宽 |
633 | 30 | <1MHz | 1050 | 40 | <1MHz |
660 | 30 | <1MHz | 1064 | 40 | <1MHz |
770 | 10 | <1MHz | 1550 | 5 | <1MHz |
785 | 10 | <1MHz | 1550 | 100 | <1MHz |
830 | 20 | <1MHz | 1572 | 30 | <1MHz |

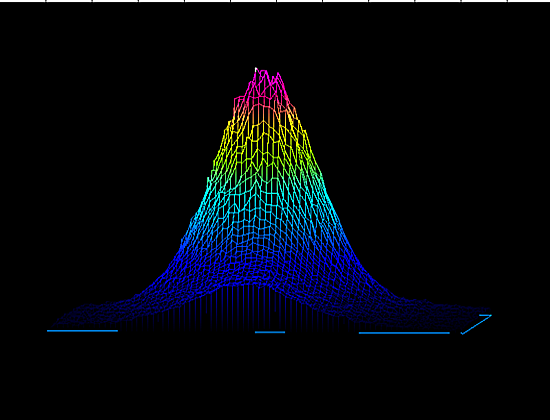

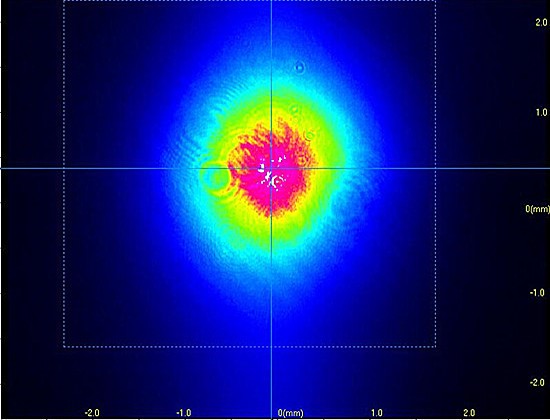

典型光谱图

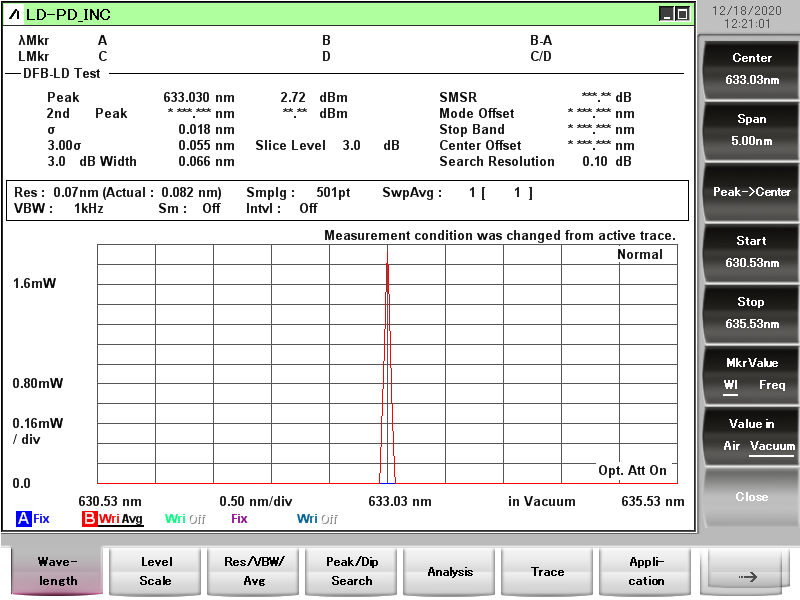

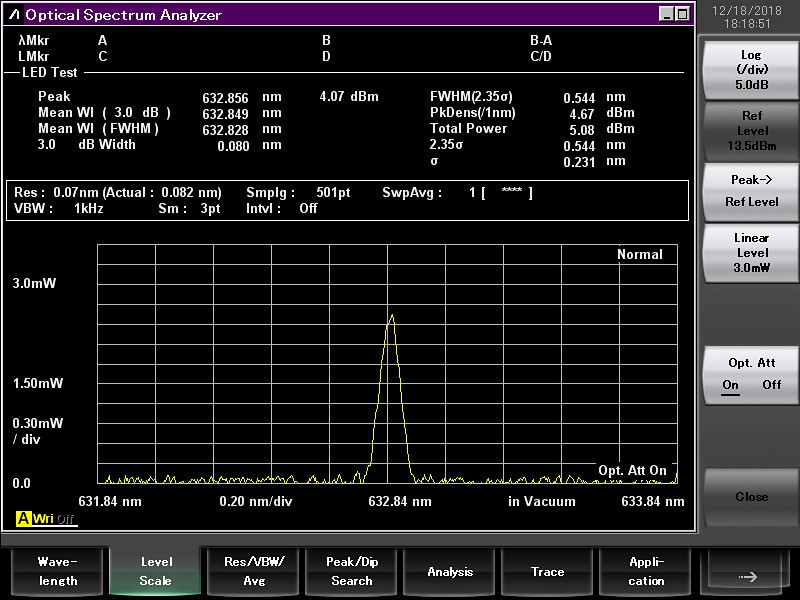

633nm窄线宽光谱图

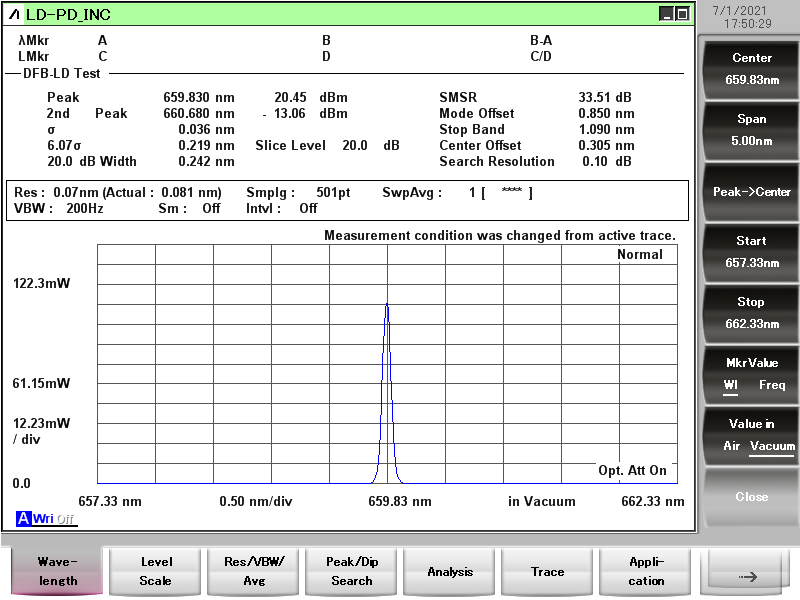

660nm窄线宽光谱图
785nm 窄线宽激光器光谱图

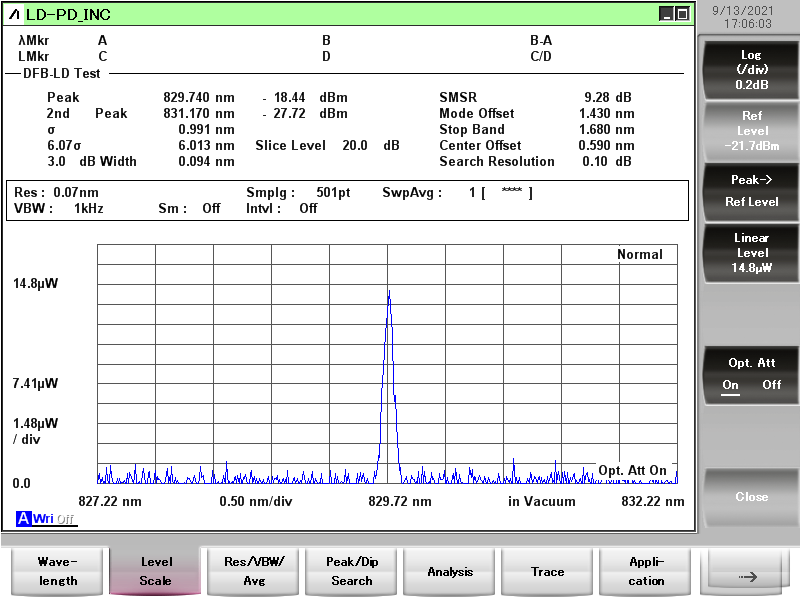

830nm窄线宽光谱图

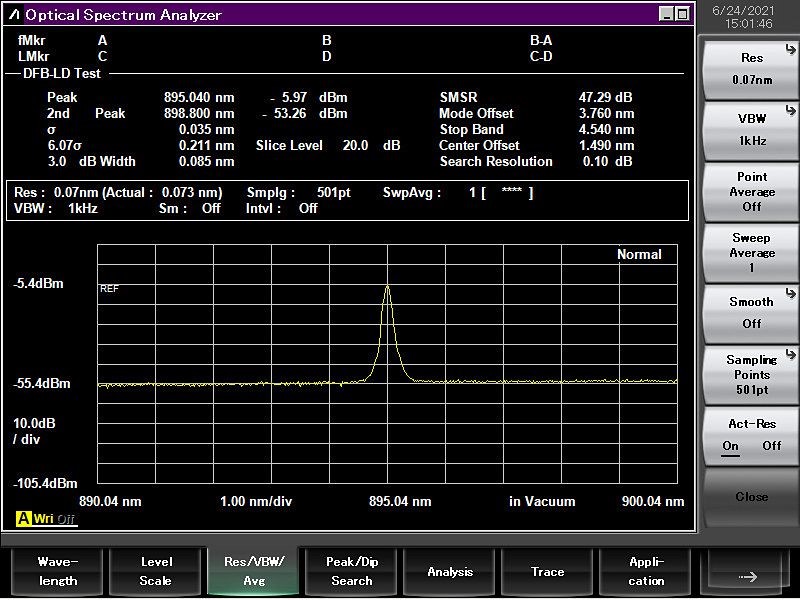

895nm 窄线宽激光器光谱图

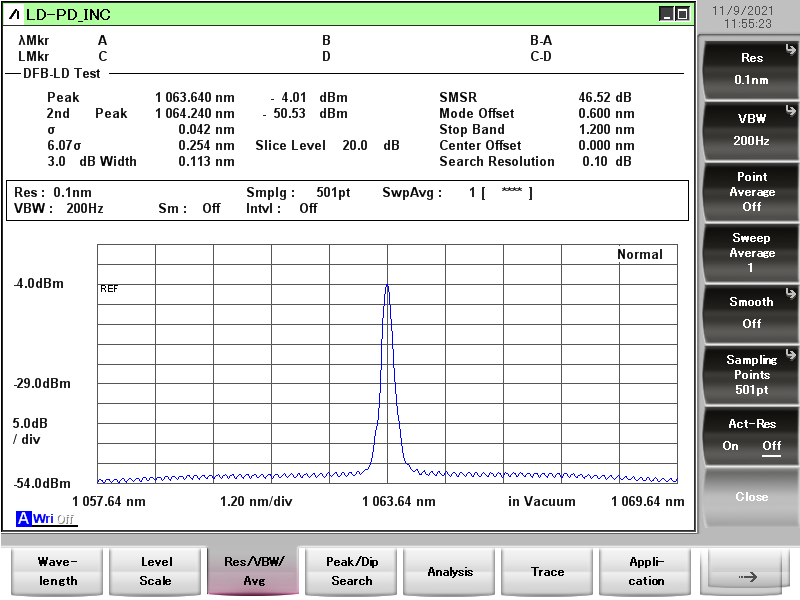

1064nm窄线宽光谱图

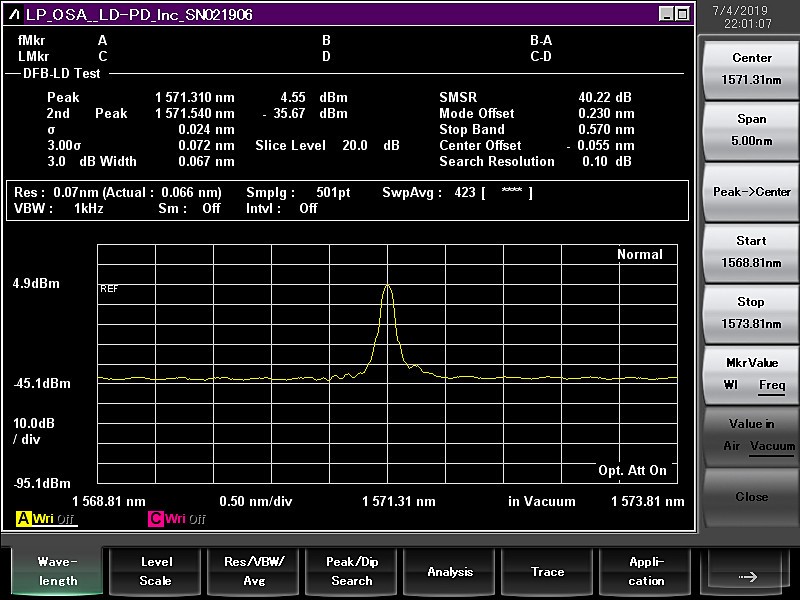

1572nm 窄线宽激光器光谱图

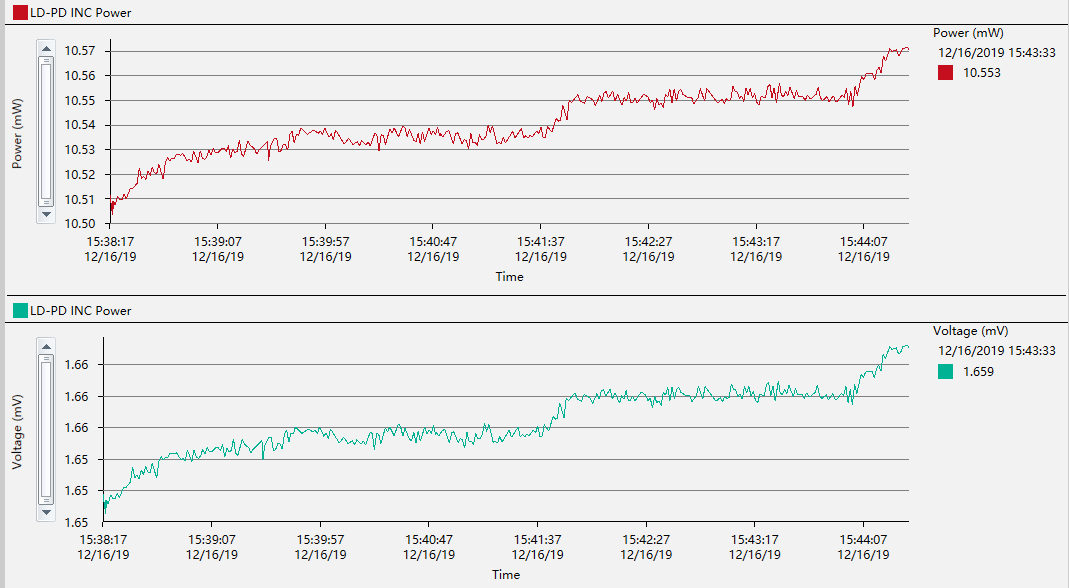

功率稳定性测试
PL-NL-□□□□-☆-A8▽-XX
□□□□：波长
☆：输出功率
▽：波长公差范围
XX：光纤和连接器类型
SA=SMF-28E+FC/APC
SP=SMF-28E+FC/PC
PP=PM Fiber+FC/PC
PA=PM Fiber+FC/APC
请务必先参照激光器手册，对应连接器的线序，以及电路板上的连线，确定激光器与当前线序兼容。在不正确的线序下通电可能导致激光器损坏！
模块的电源负极输入，底板及NTC负极均接地。且驱动输出的正极与负极均不接地。当要安装的激光器的有任一功能引脚接地（连接其外壳）时，需要te别注意。
当存在激光功能引脚接地情况（如激光正极接地）时，需要在激光器与底壳之间垫一块粘性导热硅胶，且不要用金属螺钉来固定激光，以使激光器外壳与底壳绝缘。如果不确定，请咨询销售方的工程师。不正确的接地将导致模块功能异常甚至烧毁激光器！

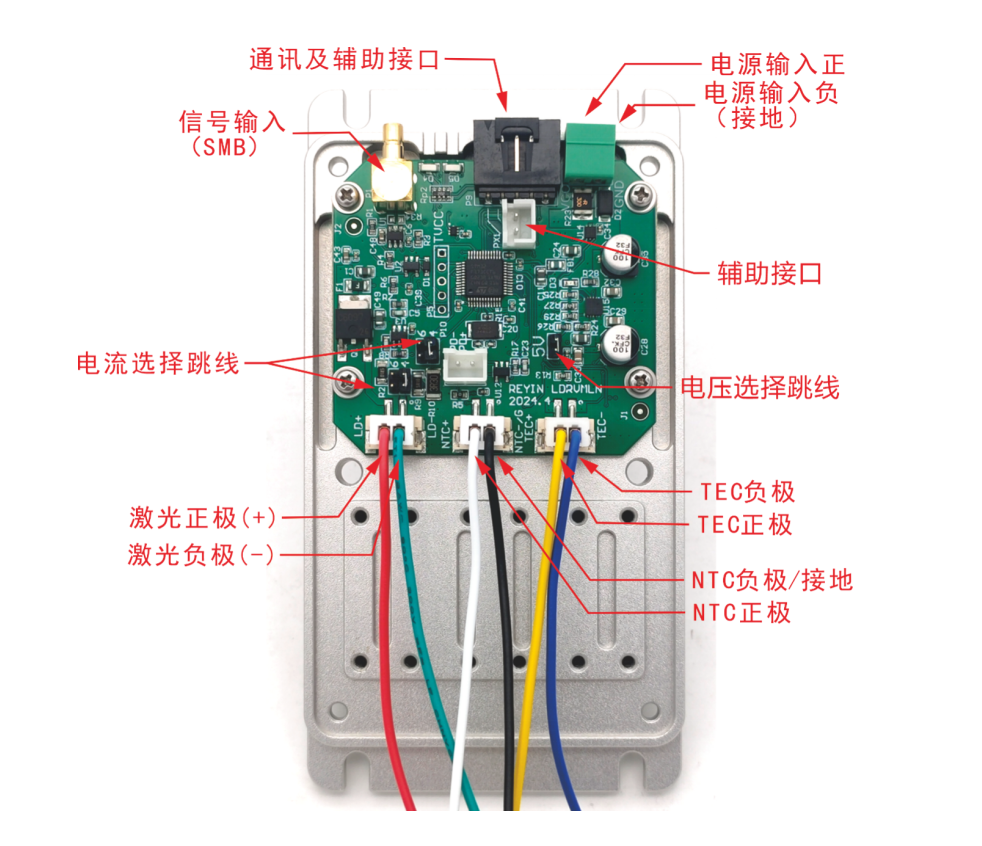

线路配置

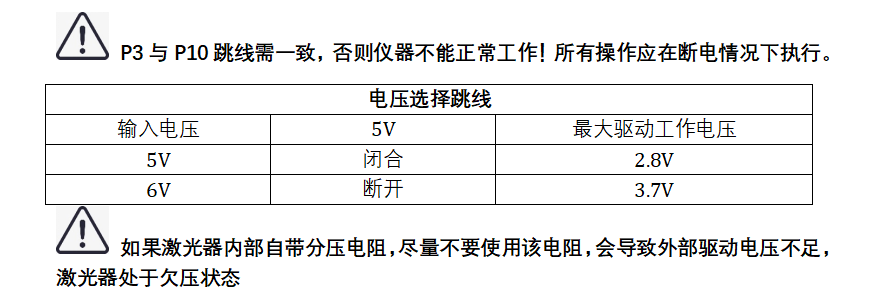

在上电之前，模块需要调整电路参数以适应所安装的激光器。参数由电路板上跳线和拨码开关控制。务必在断电情况下操作！

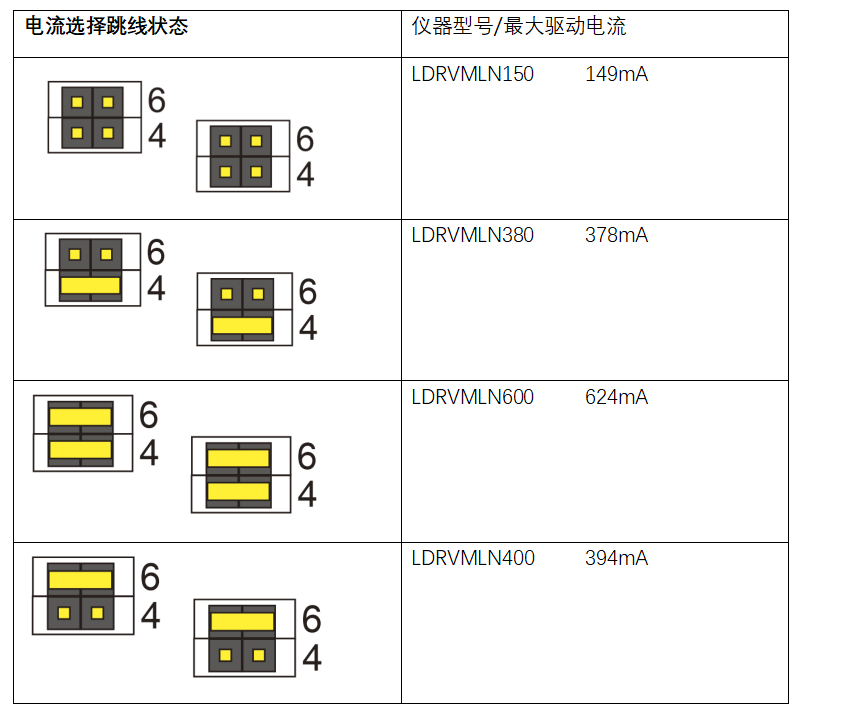

请将LDRVMLN的Max. 驱动电流设置为等于或稍大于激光的Max. 允许电流。如果将驱动电流设置过大，将增加激光器烧毁的风险。设置由电路板上P3、P10跳线：
绿灯表示温度已稳定。用跳线帽短接RX和GND，使电流源开始工作，请在参数完全设置好后再使用本功能！

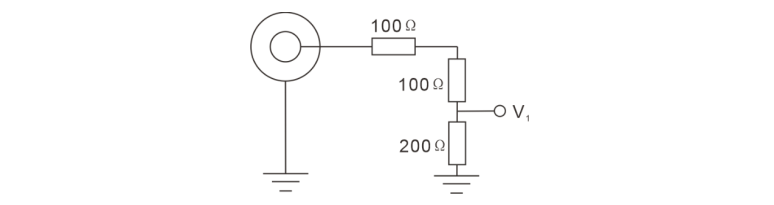

仪器后面板信号输入端INPUT用于接收外部输入，不开启内部偏置信号时，等效电路如下图所示：
激光器的驱动电流为：
ILaser = (V1/1.25V) x Imax
Imax=149mA , 378mA etc

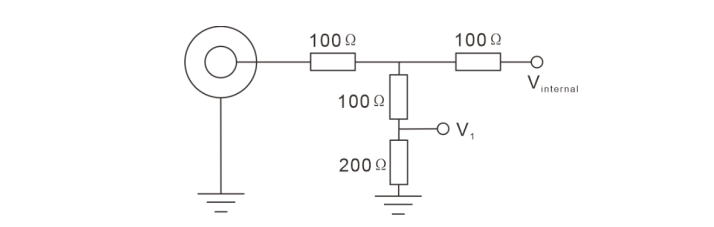

当开启内部信号时，等效电路如下：
若仅使用内部信号，应断开INPUT接口上的一切连接。如果要同时使用内部和外部信号，请按照上述的等效电路来自行计算最终效果。

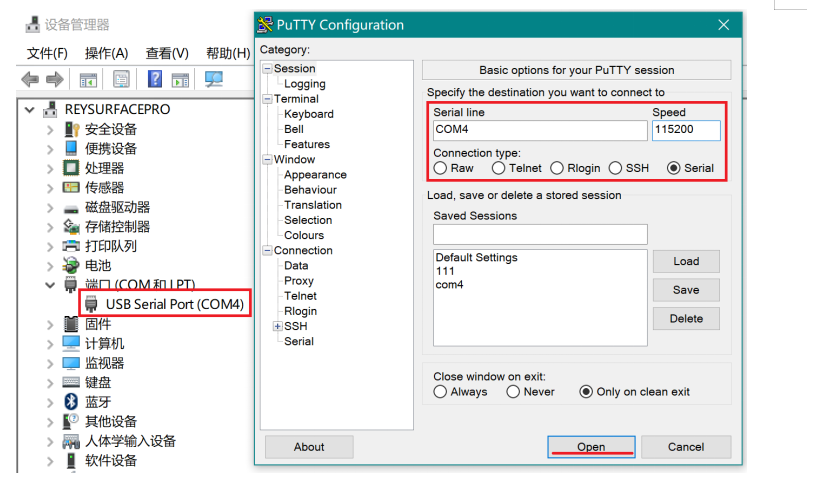

装回仪器盖板，将控制器连接电源，并用USB线连接电脑。WIN7及以上系统会提示自动联网安装USB驱动。当使用其他系统或无法联网时
请在http://www.ftdichip.com/Drivers/VCP.htm 下载对应驱动。驱动安装好后会在“设备管理器”出现虚拟串行设备。
打开电脑端专用软件，如下图所示：
电脑为主控端（上位机），发送字符串命令。以“：”冒号作为起始符开始一行命令，以回车(\r\n)结束一行，下位机执行后返回信息。以下所有功能均可通过配套软件访问，
建议以配套LDPD软件完成设置并得到正确波形后，点save保存参数至下位机，再转由其他客户端来进行控制。
运行模式如下：
1 | 运行模式 |
>>>>>> 发送auto on开始，返回(1)Auto run started.[[OK]]\r\n >>>>>> 发送auto off停止， 返回(0)Auto run stopped.[[OK]]\r\n
|
参数设置
发送 | 功能及返回值 |
about | 返回下位机当前的参数： >> 优秀行 (%f) TEC.\r\n >> （浮点数，与下发的参数一致） >> 第二行 (%d,%d,%d) PGA,freq,amp.\r\n >> （对LDRV模块，以上为无意义参数） >> 第三行(%d,%d,%d) bias.\r\n >> （数值与下发命令bias a,b,c一致） >> 第四行 (%d,%d) dm,phase.\r\n >> （LDRV上为无意义参数） |
version | 回复： RYMLASER<本机型号><版本号> |
temp | 返回当前环境温度值，激光器温度，返读电流值 |
tec x | x为摄氏温度，设置激光器的目标温度，可为小数， |
tecp kP kI kD | 设定温度控制系统的PID参数，用以保证温度控制系统的稳定，用户可以调整参数以实现快速或慢速响应 限制专业用户使用！不良的PID参数会导致温度震荡，甚至损坏激光器 系统出厂值： kP =1500; kI=4000; kD=10 |
tecfast | TEC常规模式，使用已存储的PID参数 |
tecslow | TEC慢速模式，使kP/2, kI/8，将降低温度系统的时间常数 |
bias a b c | a：电流设定（0~65535） b：限流设定（0~65535） c：无意义参数，设置为1以上数值 a和b数值通过下述公式计算 a = (Iset/Imax)*65536 Iset为要设定的电流，Imax为仪器Max. 电流（根据本机型号，在Instruments.ini中查看） |
save | 保存当前的所有参数，下次开机会自动调用。 |
安装注意
1、 激光器有功能引脚接外壳情况下（如NEL激光器，通常LD阳极接外壳），必须将激光器外壳与底座绝缘：激光器下方垫一层导热硅胶垫，并且不要使用金属螺钉来固定。
2、 激光电流档位需要通过跳线帽来实现，再通过拨码1来使系统自我识别。两者不匹配将导致系统的自我识别和实际电流不匹配，可能导致激光器烧毁！
3、 建议先连接一个LED灯珠或廉价红色激光器来测试当前设置是否正常工作。
4、 温度震荡说明温控PID参数设置不对（所有温度控制器都有PID参数选择环节，可以参照网上多种说明来调整）。温控参数调节命令为tecp、kp、kl、kd，发送后会立刻产生效果，观察温度的响应精度和速度。调节完成后要用save命令保存。
5、 模块没有开关，连接电源后TEC部分立刻开始工作，但激光电流源不启动。绿灯表示温度已稳定。用跳线帽短接RX和GND，使电流源开始工作，请在参数完quan设置好后再使用本功能。
