SLD（超辐射发光二极管/SLED）光源提供与激光二极管等效的输出功率和与LED（发光二极管）等效的宽振荡光谱宽度，以及低相干度。由于它发射的光具有相当于激光二极管的窄有源层，因此非常适合进入光纤，并且具有介于LD和LED之间的特性。AS8B系列是为光学相干层析成像（OCT）光源和非相干光学测量设备开发的超发光二极管（SLD）模块。
产品特点光纤输出功率高： 2 mW（如果IF£120 mA）AS8B112G230M（Δλ：14 nm）； 5 mW（如果IF£150 mA）AS8B115G230M（Δλ：14 nm）； 5 mW（如果IF£180 mA）AS8B115L240M（Δλ：50 nm）， 尾纤：SMF（Φ0.9 mm：尼龙涂层）， FC-APC连接器， 14针蝶形组件， 监视器PD和TEC（热电冷却器）内置在组件中， 低功耗
产品型号AS8B115L240M
应用领域光学相干层析成像（OCT）光学传感系统光源
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
相关产品
中心波长 光谱宽度 光功率
840nm 50nm 5mW
Item | 符号 | Rating | 单位 | ||
AS8B112G230M | AS8B115G230M | AS8B115L240M | |||
输出功率 | Pf | 2.5 | 6.0 | 7.0 | mW |
SLD正向电流 | IF | 180 | 220 | 220 | mA |
SLD反向电压 | VR | 2.0 | V | ||
PD反向电压 | VRD | 20 | V | ||
外壳工作温度 | TC | -20 to 70 | °C | ||
存储温度 | Tstg | -40 to 85 | °C | ||
TEC电流 | IC | 2.0 | A | ||
注：超过jue对Max. 额定值可能导致故障。
光纤特性
参数 | Min. | Typ. | Max. | 单位 |
截止波长 | 700 | 730 | 760 | nm |
模场直径 @850nm | 4.5 | 5.0 | 5.5 | μm |
包层直径 | 123.5 | 125 | 126.5 | μm |
涂覆层直径 | 850 | - | 950 | μm |
光纤弯曲半径 | 13 | - | - | mm |
光学特性（TSLD＝25°C、TC＝25°C）
参数 | Symbol | AS8B112G230M | AS8B115G230M | AS8B115L240M | 单位 | ||||||
Min. | Typ. | Max. | Min. | Typ. | Max. | Min. | Typ. | Max. | |||
输出功率 | Pf | 2.0 | - | - | 5.0 | - | - | 5.0 | - | - | mW |
正向电压 | VF | - | 2.0 | 2.5 | - | 2.0 | 2.5 | - | 2.0 | 2.5 | V |
正向电流（BOL) | IF | - | - | 120 | - | - | 150 | - | 150 | 180 | mA |
中心波长 | λC | 810 | 830 | 850 | 810 | 830 | 850 | 820 | 840 | 860 | nm |
光谱宽度 | Δλ | 10 | 14 | - | 10 | 14 | - | 45 | 50 | - | nm |
监测电流 | Im | 0.2 | - | - | 0.2 | - | - | 0.05 | - | 2.0 | mA |
注1：每个值在额定输出功率下指Ding。
注2：监视器电流测量条件（VR=5 V）。
电气特性
参数 | 符号 | 条件 | Min. | Typ. | Max. | 单位 |
PD 暗电流 | Id | VR=5 V | - | - | 0.1 | μA |
追踪误差 | ΔPf | Im=const, Tc=-20 to 70°C | -1.0 | - | 1.0 | dB |
冷却电压 | VC | IF=*EOL, Tc=70°C | - | - | 2.5 | V |
冷却电流 | IC | IF=*EOL, Tc=70°C | - | - | 1.0 | A |
热敏电阻 | Rth | TLD=25°C, B=3900±100K | 9.5 | 10.0 | 10.5 | kΩ |
注：BOL：寿命开始/EOL：寿命结束*EOL=BOL×1.2

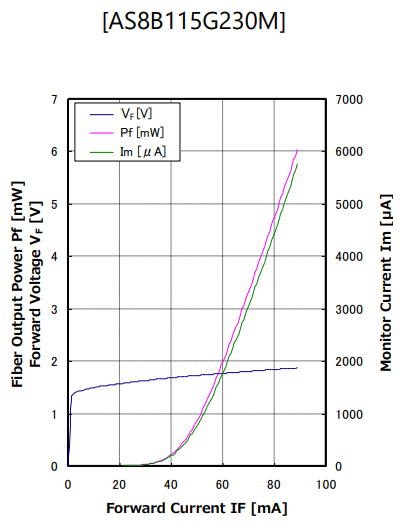

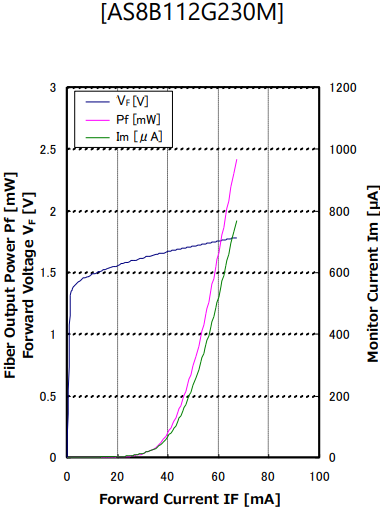

输出功率（Pf）/正向电压（VF）/监控电流（Im）
