LED Microsensor NT 很高兴地宣布新的发光二极管具有特殊的玻璃覆盖层，增加了 LED 输出光功率（高达 3-5 倍）。这允许在不同的气体、液体和固体传感和分析应用中获得更高的精度。连同其他优势（紧凑尺寸、低功耗、高调制范围），我们的 LED 成为传感器和分析仪的更令人印象深刻的元件基础。
产品特点
产品型号Lms38LED-CG
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
峰值发射波长 工作电流
3.70-3.94um 250mA 2000mA
带玻璃罩的 LED 型号 - LmsXXLED-CG | ||||||||
型号 | 峰值发射 波长 [µm] min-max | 发射频带的FWHM [nm] min-max | qCW 模式1 平均光功率 [µW] Min值/典型值 | 脉冲模式2,3 峰值光功率 [µW] Min值/典型值 | 电压1 [V] (200 mA) min-max | qCW 模式1 工作电流[mA] | 脉冲模式2 工作电流[mA] | 工作/储存温度4 |
新Lms27LED-CG | 2.70-2.79 | 300-500 | 50/150 | 370/1000 | 0.2-1.0 | 200 | 1000 | 0..+50/0..+40 |
新Lms28LED-CG | 2.83-2.90 | 300-500 | 100/300 | 700/2000 | 0.2-1.0 | 200 | 1000 | 0..+50/0..+40 |
LMS34LED-CG | 3.30-3.44 | 250-600 | 100/300 | 700/2000 | 0.2-1.3 | 200 | 1000 | 0..+50/0..+40 |
LMS38LED-CG | 3.70-3.94 | 400-700 | 80/180 | 500/1500 | 0.2-0.8 | 250 | 2000 | 0..+50/0..+40 |
LMS43LED-CG | 4.05-4.30 | 400-1200 | 80/180 | 500/1500 | 0.2-0.8 | 250 | 2000 | 0..+50/0..+40 |
*1重复频率：0.5 kHz，脉冲持续时间：1 ms，占空比：50%
*2重复频率：0.5 kHz，脉冲持续时间：20µs，占空比：1%
*3代表性抽样测试的参数；为每个设备测试的所有其他参数
*4不同包装类型的温度范围可能不同
设备参数 | 标志 | 值 | 单位 |
操作/储存温度 | Topr | 0..+50 | ℃ |
焊接温度 (时间<3秒，距离外壳3毫米) | Tsol | +180 | ℃ |
除非另有说明，否则所有参数均适用于25℃下的LED操作.
LED参数 | 条件 | 标志 | 值 | 单位 |
峰值发射波长1 | qCW mode3 I = 150 mA | λp | 3.70-3.94 | µm |
发射频带1的FWHM | qCW mode3 I = 150 mA | FWHM | 400-700 | nm |
平均光功率（Min/典型）1 | qCW mode3 I = 200 mA | Pqcw | min 80 / typ 180 | µW |
峰值光功率（Min/典型）2 | Pulse mode4 I = 1 A | Ppul | min 500 / typ 1500 | µW |
Max工作电流 | qCW mode3 | Imax qcw | 250 | mA |
Pulse mode4 | Imax pulse | 2 | A | |
正向电压1 | qCW mode3 I = 200 mA | V | 0.2 - 0.8 | V |

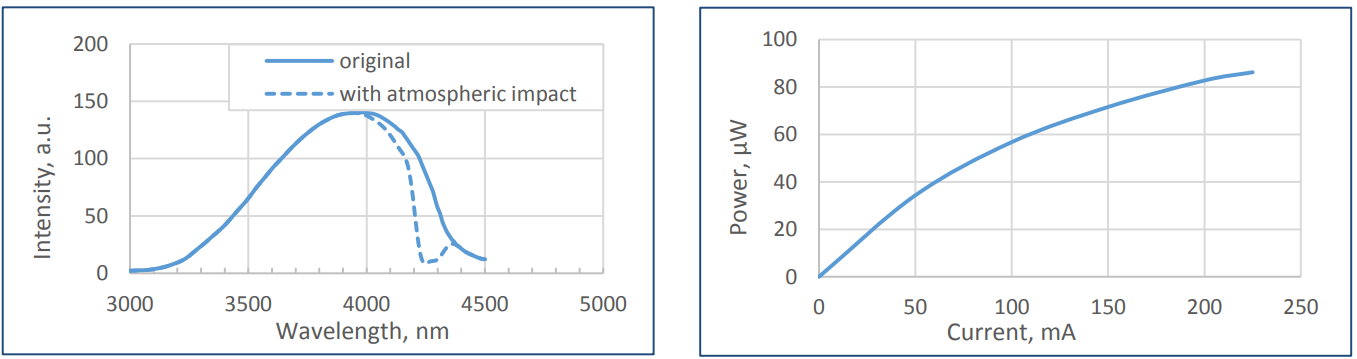

典型光谱 (qCW3 ) 及典型光功率特性 (qCW3 )

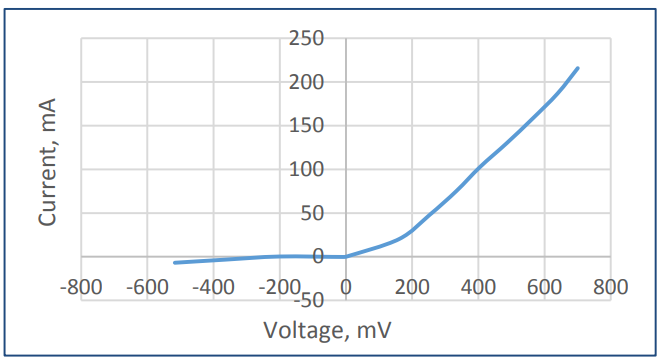

典型电流-电压特性 (qCW3 )
1 为每个设备测试的参数.
2 代表性抽样测试的参数.
3 qCW 模式: 重复频率：0.5KHz，脉冲持续时间：1ms，占空比：50%.
4 脉冲模式：重复频率：0.5KHz，脉冲持续时间：20µs，占空比：1%.
辐射特性（远场模式）
TO-18 封装带玻璃盖板
相关产品:
光电二极管Lms41PD、Lms43PD系列-中红外辐射探测器；
LED驱动器（D-41i、D-51i、小型驱动器mD-1c、mD-1p）-以脉冲模式提供LED电源。
为了驱动LED，我们推荐以下基本电路连接:
我们建议使用占空比为50%或25%的准连续波（qCW）模式来获得Max平均光功率，使用短脉冲模式来获得zui高峰值功率。不建议使用强CW（连续波）模式.
准连续波 (qCW) 模式 以及 脉冲模式
注意事项
● 请在点亮LED 前检查您的连接电路;
● 请注意LED极性：正极标有红点；禁止施加反向电压;
● 请不要将LED 接到万用表上;
● 请控制施加在LED上的电流，不要超过Max允许值;
● 请不要触摸玻璃罩，不要对其施加任何力t;
● 请注意使用和储存温度，超过允许范围可能会对玻璃罩造成不可修复的损坏.
