美国Wavelength Clarity Plus是一款独te的仪器，它既是一种功能齐全的C波段台式激光器，也是一种具有NIST可追踪波长的光源，可用于校准其他光学仪器。 该仪器有两种基本模式:一种是参考模式，其中激光锁定在内置的气体吸收池线(50条线中的任何一条)上；另一种是波长/ITU模式，其中激光设置在C波段的任何位置，但参考附近的气体线。ITU模式提供实时频率偏移，允许压力测试不受锁定过程的干扰。 使用内置H13C14N气体吸收池意味着仪器的精度不会随着时间而降低。0.1pmjue对精度规格是jue对的，不取决于周期校准。 该激光器通过RS232与SCPI兼容的命令集提供外部控制。对于需要用到USB的操作，可以使用一个现成的外部转换器。
产品特点基本频率标准 、 可追溯的精度、 ITU栅格模式偏移量 、优秀的电源稳定性 、 窄线宽
产品型号CLX-C-FCAPC
应用领域光学通信试验台传感通用台式激光器耦合通讯
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
工作波长 输出功率 线宽
1528-1567nm 10dBm 1kHz
规格1 | 性能 | 注 |
波长范围 | 1528-1567nm | C波段3 |
参考模式jue对精度 | ±0.1pm ±0.1pm典型值 | 参考线 其他气体管线 |
波长/ ITUjue对精度 | ±1pm 典型值 | 1 hour2 |
艾伦偏差(100sec) | < 1x10-9 | 参考模式 |
激光线宽 | < 500 kHz典型值 | |
ITU电联栅格分辨率 | 100、50、25GHz | ITU模式 |
ITU频率偏移 | 0-50GHz | 实时 |
工作温度 | 15-45℃ | |
边模抑制比 | 典型值> 35dB | |
相对强度噪声 | <-140dB(典型值) | |
输出功率 | 典型值10 dBm | |
功率稳定性 | 典型值0.015dB 典型值0.025dB | 1hour 24hour |
光纤类型，接口 | PM Panda, SCAPC | |
串行接口 | RS-232, 9-pin D-子插座
| 符合SCPI标准 |
功率要求 | 90-250 VAC, 50/60 Hz, 0.5 amp | 通用AC插座 |
1. 25±3℃条件下的规格参数 2. 初始设置后的1小时内 3. L波段 | ||

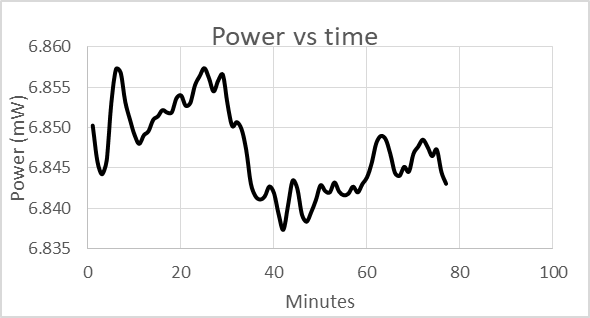

在室温条件且时间超过1.5h的情况下，功率与时间的关系表明了该激光器在插入损耗测试等应用中具有优越的功率稳定性。在此时间内的变化±0.006dB。

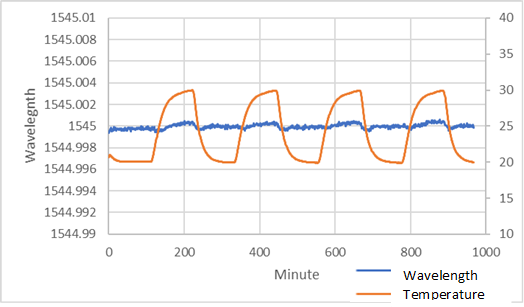

当环境温度在10℃范围内循环时，一般波长范围内，任意位置的波长与时间的关系。总偏移<<1pm。对于C波段的任何波长，ClarityPlus都能产生可追溯到NIST的波长。

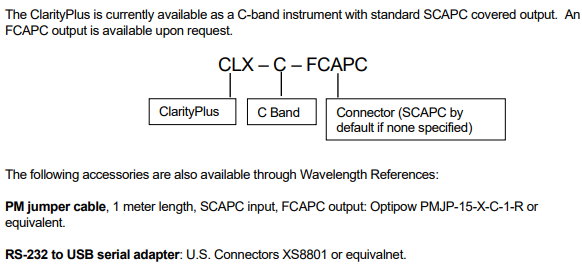

订购型号示例
目前，ClarityPlus是一种C波段仪器，具有标准的SC/APC覆盖输出。一FCAPC输出可根据要求提供。
CLX–C–FC/APC
以下附件也可通过波长参考获得：
PM跨接电缆，1米长，SC/APC输入，FCAPC输出：Optipow PMJP-15-X-C-1-R或相等的
RS-232至USB串行适配器：美国连接器XS8801或同等产品。
H13N14参考线的采样谱，显示相对线强度
R Branch | 波长(nm) | P Branch | 波长(nm) |
26 | 1527.63329(5) | 1 | 1543.11410(4) |
25 | 1528.0546(12) | 2 | 1543.80949(17) |
24 | 1528.48558(4) | 3 | 1544.51481(4) |
23 | 1528.92625(4) | 4 | 1545.23006(4) |
22 | 1529.37662(4) | 5 | 1545.95524(4) |
21 | 1529.83667(4) | 6 | 1546.69036(4) |
20 | 1530.30643(4) | 7 | 1547.43545(23) |
19 | 1530.78591(4) | 8 | 1548.19050(4) |
18 | 1531.27512(4) | 9 | 1548.95555(4) |
17 | 1531.77405(4) | 10 | 1549.73058(4) |
16 | 1532.28273(4) | 11 | 1550.51561(4) |
15 | 1532.80114(4) | 12 | 1551.31066(4) |
14 | 1533.32931(4) | 13 | 1552.11573(5) |
13 | 1533.86725(4) | 14 | 1552.93084(4) |
12 | 1534.41497(4) | 15 | 1553.75600(5) |
11 | 1534.97245(4) | 16 | 1554.59120(5) |
10 | 1535.53973(4) | 17 | 1555.43649(5) |
9 | 1536.11682(4) | 18 | 1556.29185(5) |
8 | 1536.70370(5) | 19 | 1557.15730(5) |
7 | 1537.30039(5) | 20 | 1558.03285(12) |
6 | 1537.90692(5) | 21 | 1558.91851(5) |
5 | 1538.52330(4) | 22 | 1559.81430(5) |
4 | 1539.14950(8) | 23 | 1560.72023(5) |
3 | 1539.78556(4) | 24 | 1561.63631(4) |
2 | 1540.43150(4) | 25 | 1562.56253(5) |
1 | 1541.08730(8) | 26 | 1563.49892(5) |
0 | 1541.75300(4) | 27 | 1564.44549(5) |
高精度线表的参考模式 拓展不确定性(2 sigma) 已在括号中声明，并应用于z低有效位。使用NIST提供的压致偏移和不确定性数据，配合2.4 +/- 0.5托的HCN滤光室。 | |||
