DBR激光器由多个部分组成：这包括增益部分和单独的DBR光栅。激光二极管上的波导结构需要根据特定波长提供反馈。该波导还部分用作放大介质。DBR 激光器是一种单频半导体激光管。 分布式反馈（DFB）和分布式布拉格反射器（DBR）激光二极管是发射极窄光谱线的光源，带宽低于5MHz，典型侧模抑制比（SMSR）>40dB。Innolume基于砷化镓的DFB和DBR激光器利用InGaAs量子阱（QW）或InAs/GaAs量子点（QD）活性区和专有芯片设计，覆盖970-1330nm光谱范围
产品特点250mW输出功率，高可靠性Au/Sn技术，专有镜面涂层，实现高可靠性的技术，通过100小时老化测试，可选：监控PD
产品型号DBR-1064-TO-250
应用领域气体传感仪表/测量设备
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 输出功率
1064nm 250mW
规格 测试条件: 连续光,芯片温度25°C,该模块安装在室温散热器上。 | |||||
参数 | Symb. | Min. | Typ. | Max. | Unit |
输出功率 | Pout | 250 | mW | ||
峰值波长@Pout | λP | 1062 | 1064 | 1066 | nm |
光谱宽度@Pout 1 | Δλ | <3 | 5 | MHz | |
波长温度系数 | Δλ/ΔT | 90 | 120 | pm/°C | |
波长电流系数 | Δλ/ΔI | 2 | 5 | pm/mA | |
边模抑制比@Pout | SMSR | 35 | 40 | dB | |
阈值电流 | Ith | 35 | 50 | mA | |
工作电流@Pout | Iop | 300 | 400 | mA | |
正向电压@Pout | Vf | 1.7 | 1.9 | V | |
偏振消光比 | PER | 15 | 20 | dB | |
垂直于p-n结的发散角（FWHM） | θFA | 25 | 30 | 38 | deg. |
平行于p-n结的发散角（FWHM） | θFA | 4 | 6 | 9 | deg. |
1从具有9km延迟线的自外差响应中提取
jue对Max. 额定值 | |||
参数 | Min. | Max. | Unit |
激光二极管反向电压 | 1 | V | |
激光二极管连续正向电流 | 500 | mA | |
储存温度范围（原装密封包装） | -40 | 80 | °C |
引线焊接温度（z高5秒） | 250 | °C | |
工作温度范围 | 15 | 50 | °C |
典型性能 仅供参考 (测试条件：连续工作，模块安装在室温散热器上)

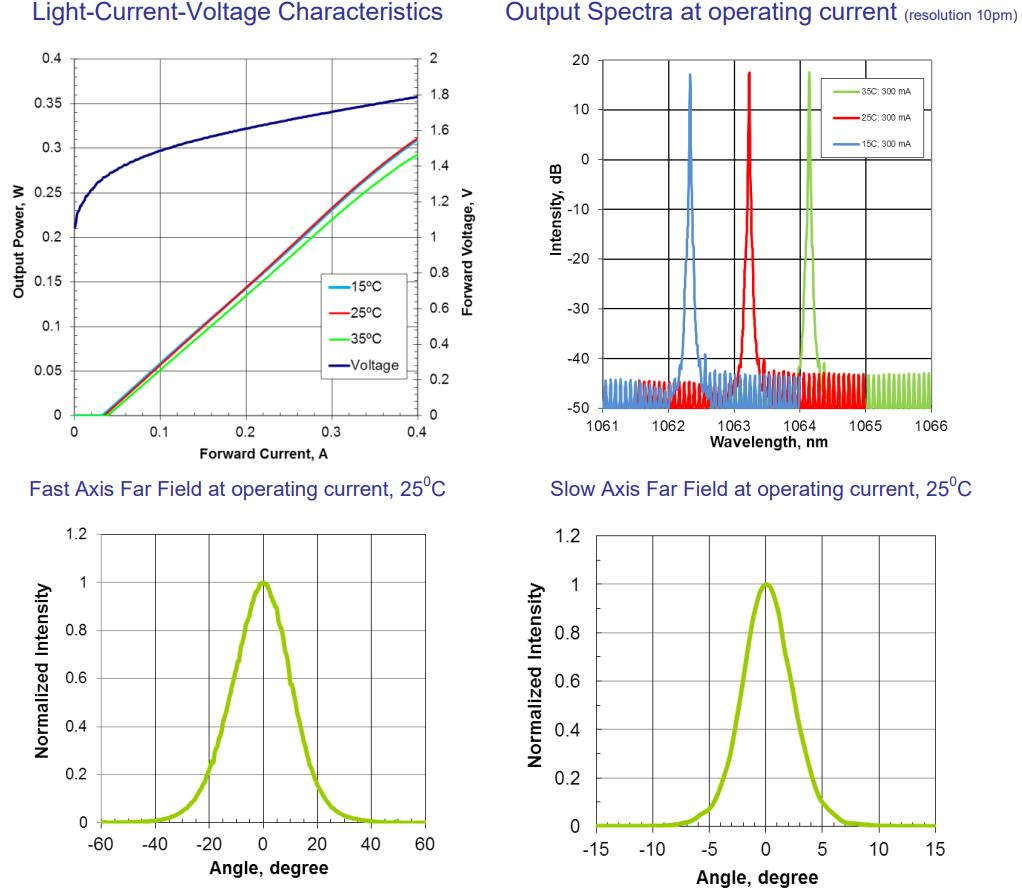

光电流电压特性/工作电流下的输出光谱（分辨率10pm）/工作电流下的快轴远场/工作电流下25℃的慢轴远场曲线图

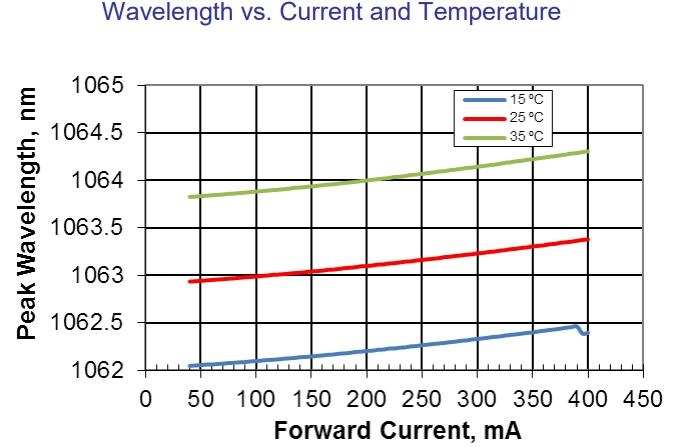

波长与电流和温度的关系图
这种设备发出的激光是看不见的，对人眼来说可能是危险的。避免直视光纤输出或当设备处于操作中时，沿着其光轴进入准直光束。操作过程中必须佩戴合适的激光安全眼镜。
jue对Max. 额定值只能在短时间内应用于设备。长时间暴露在Max. 额定值下或暴露在一个或多个Max. 额定值以上可能会导致设备损坏或影响设备的可靠性。
在Max. 额定值之外操作产品可能会导致设备故障或安全隐患。必须使用与设备一起使用的电源，以使Max. 峰值光功率不能超过。散热器上的设备需要合适的散热器，必须确保散热器有足够的散热和导热性。
该设备是一个开放式散热器激光二极管；它可以仅在洁净室环境或防尘外壳中操作。必须控制工作温度和相对湿度，以避免激光面上的水凝结。必须避免激光端面的任何污染或接触。
ESD保护-静电放电是导致产品意外故障的主要原因。采取极端预防措施，防止ESD。操作产品时，请使用腕带、接地的工作表面和严格的防静电技术。
