凭借经过优化的光学特性，1550nm单模DFB成为高要求传感系统应用的理想选择。创新型芯片设计已对高阶纵向与横向模式加以抑制，同时具有线性偏振稳定性。激光器具有出光功率高，线宽窄以及良好的一致性目前深受国内科研客户青睐。目前我们现有库存波长涵盖1000-2400nm,针对客户某些特定用用领域额我们可以为客户提供定制芯片筛选服务。
产品特点超高输出功率 窄线宽 内部TEC和热敏电阻 2 nm TEC的可调性
产品型号PL-DFB-1550-A-1-SA-14BF
应用领域光纤通讯 种子源
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
1550nm
参数 | 符号 | Min. 值 | 典型值 | Max. 值 | 单位 | 备注 |
发射波长 | λR | 1549 | 1550.12 | 1551 | nm | T = 20°C, ITEC = 0, POP= 20mW |
阈值电流 | ITH | 10 | 35 | mA | T = 20°C | |
输出功率 | Popt | 20 | 30 | 40 | mW | T = 0 … 50°C |
阈值电压 | UTH | 1.80 | V | |||
激光电流 | IOP | 200 | mA | Popt = 20mW | ||
激光电压 | UOP | 2.0 | V | Popt = 20mW | ||
电光转换率 | ηWP | 12 | % | Popt = 20mW | ||
斜率效能 | ηS | 0.74 | W/A | T = 20℃ | ||
3dB调制带宽 | ν@3dB | 0.10 | GHz | Popt = 20mW (由于ESD防护二极管) | ||
相对噪声强度 | RIN | -130 | -120 | dB/Hz | Popt = 0.3 mW @1 GHz | |
波长调谐电流 | 0.01 | nm/mA | ||||
波长调谐温度 | 0.1 | nm/deg | ||||
热电阻 | Rthermal | 3 | 5 | K/mW | ||
边模式抑制 | 30 | dB | ||||
光束发散度 | θ | 10 | 25 | ° | Popt = 20mW满1/e2带宽 | |
光谱带宽 | Δν | 3 | MHz | Popt = 20mW | ||
TEC电流 | ITEC | 1000 | mA | 需适当散热器 | ||
NTC热敏电阻 | 9.5 | 10.0 | 10.5 | kΩ | T= 25℃ | |
NTC温度依赖性 | 10/exp[3892·(1/298K-1/TOP)] | kΩ | ||||
jue对Max. 值
● 储存温度 -40 … 125℃
● 工作温度 -20 … 80℃
● 电功率损耗 5 mW
● 正向激光电流 2000 mA
● 反向电流 10 mA
● 焊接温度* 270℃
(*TEC 温度必须低于 70℃)

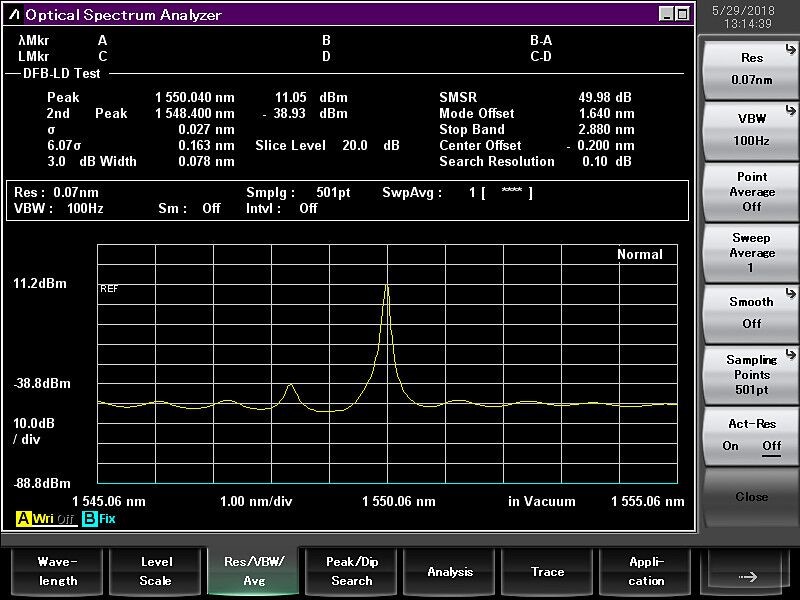

光谱图

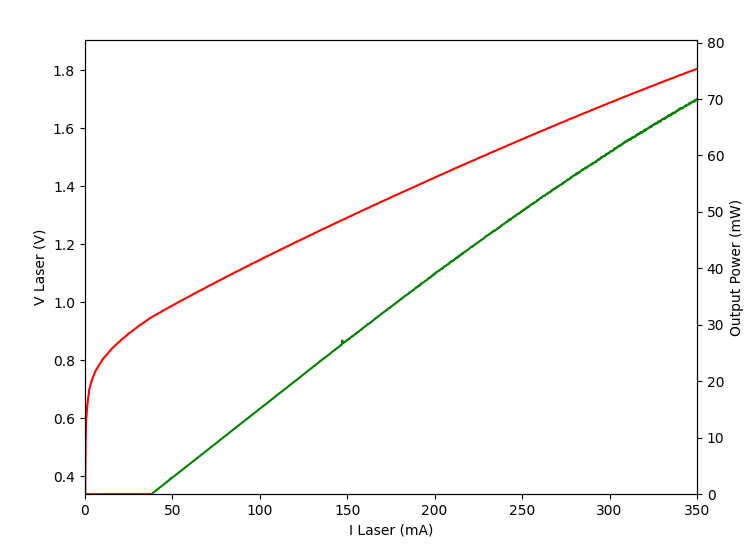

L-I-V曲线

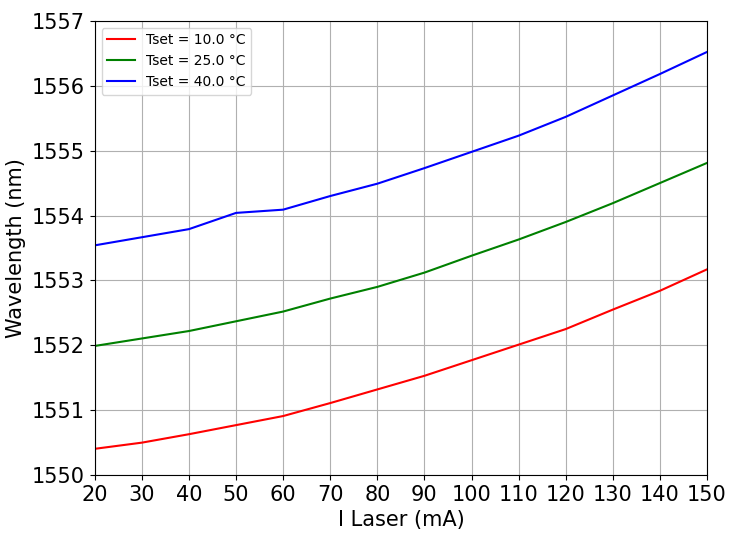

TEC电流调谐下的温度/波长

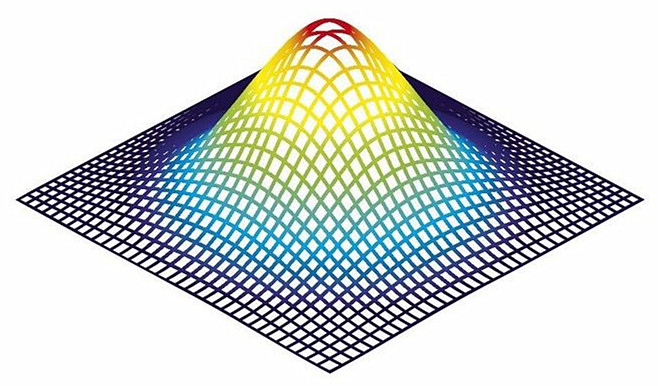

光束质量分析

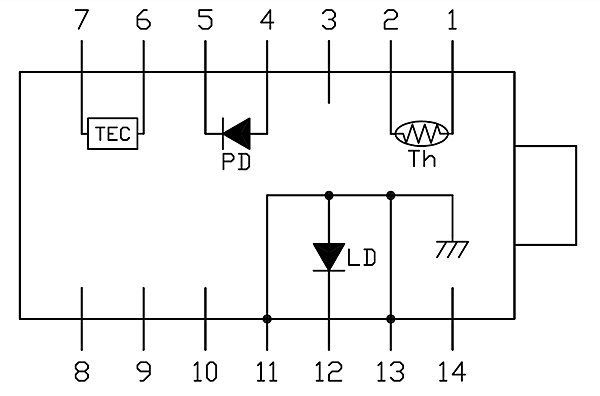

1 | Thermistor | 8 | NC |
2 | Thermistor | 9 | NC |
3 | NC | 10 | NC |
4 | PD Monitor Anode (-) | 11 | Laser Anode (+),Case Ground |
5 | PD Monitor Cathode (+) | 12 | RF Laser Input Cathode (–) |
6 | Thermoelectric Cooler (+) | 13 | Laser Anode (+),Case Ground |
7 | Thermoelectric Cooler (–) | 14 | NC |
无
