QCL5260 – 5.26um低功耗台式DFB-QCL中红外量子级联激光器是筱晓2018上半年开发出的国内先进超低功耗的QCL DFB激光.超过100nm的可调谐范围，输出功率大于40mw满足客户测试气体传感等工业需求。我们的激光器准直输出输出功率稳定，温度波长稳定性高比传统大功耗的量子级联激光器的稳定性高出好几个数量级。为我们中红外测试的客户提供了优秀的测试光源。
产品特点低功耗，高功率 ，高边模抑制比，软件智能控制，结构体积较小
产品型号LDC-MIR-QCL-W5260-1-DFB-010
应用领域TDLASNO系统测量搭建系统中红外系统光源中红外器件分析
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
中心波长 光谱宽度 输出功率 激光器类型
5.26µm 3MHz 10mW QCL-DFB
无跳模扫描区间
参数 | 单位 | 技术指标 | ||
Min. 值 | 典型值 | Max. 值 | ||
5.26umDFB-QCL | ||||
激光准直输出功率 | mW | 10 | ||
峰值工作波长 | um | 5.26 | ||
光谱宽度（FWHM） | MHz | ＜3 | ||
输出边模抑制比（SMSR） | dB | 20 | ||
输出隔离度 | dB | 30 | ||
波长温度系数 | nm/℃ | 0.6 | ||
波长电流系数 | nm/mA | 0.2 | ||
输出功率稳定性（8小时） | % | ±1 | ±4 | |
输出功率可调范围 | % | 0 | 100 | |
TEC工作范围 | ℃ | 0 | 50 | |
工作电压 | VAC | 100 | 220 | 240 |
工作温度 | ℃ | 0 | 55 | |
存储温度 | ℃ | -20 | 65 | |
规格尺寸 | mm | 290(L)x108(W)x68(H)mm | ||
技术指标说明：
1.输出功率可选；
2.峰值工作波长可指Ding；
3.输出功率稳定性测试条件为25度，开机预热30分钟后；
4.Max. 功耗是指极限工作条件下的整体功耗。
5,设计保证 没有测试报告

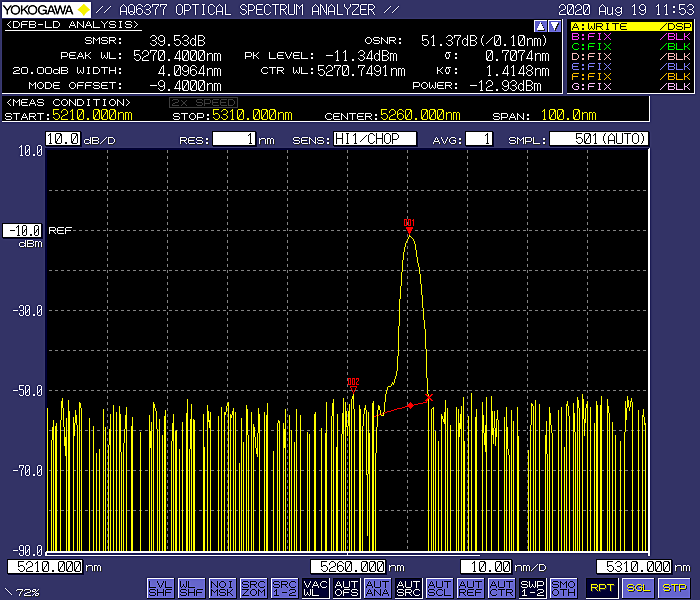

5.26um DFB-QCL激光器的波长图

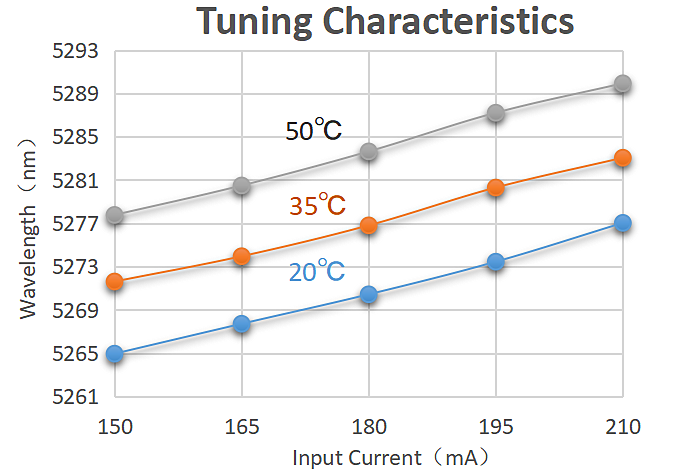

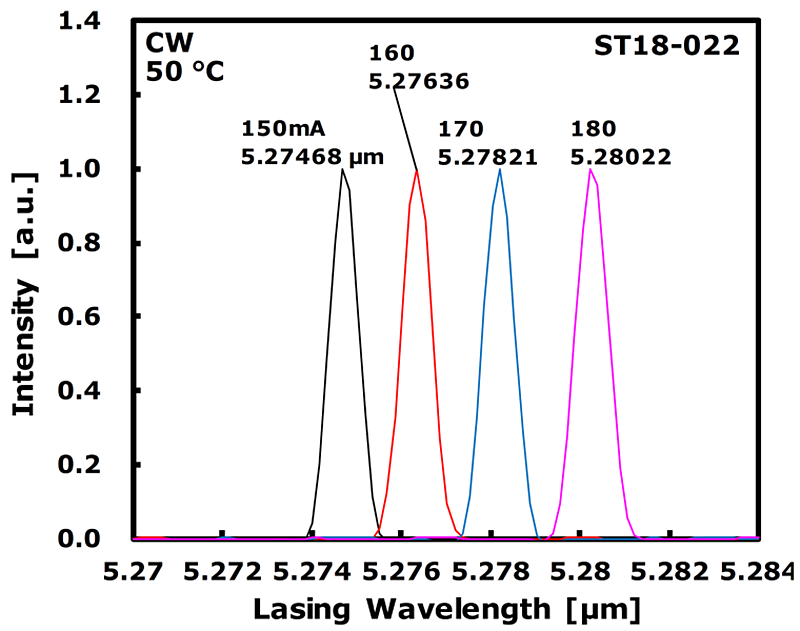

5.26um DFB-QCL激光器的波长温度调谐曲线

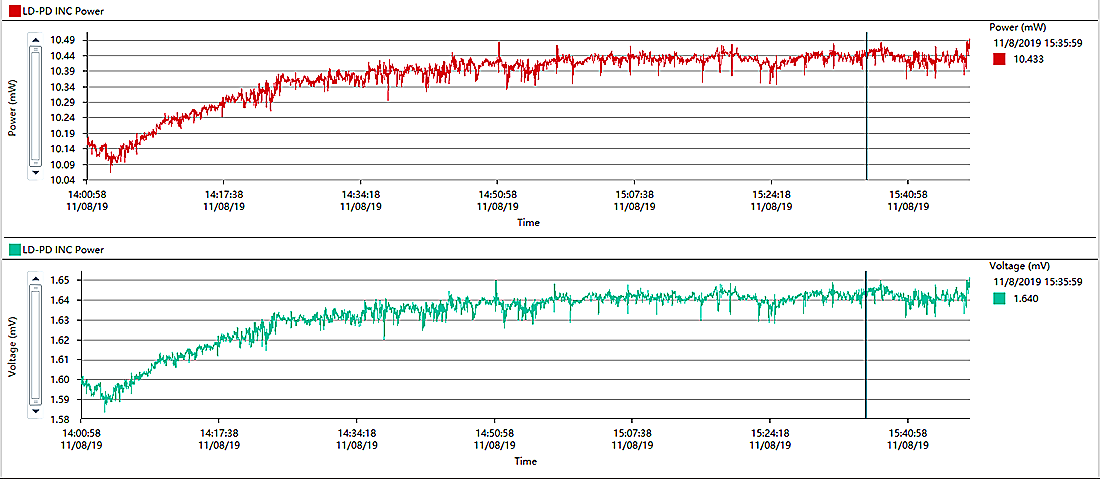

5.26um DFB-QCL功率稳定性

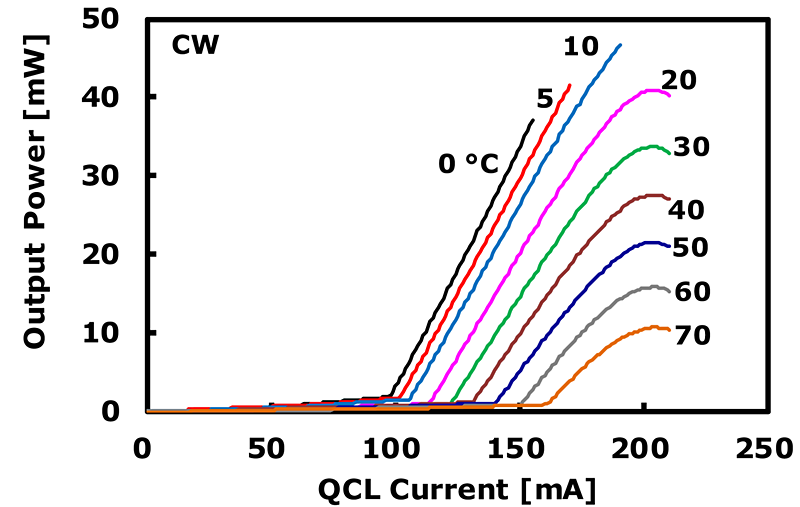

QCL激光器特征曲线（5.26um典型波长为例）输出功率特征曲线：

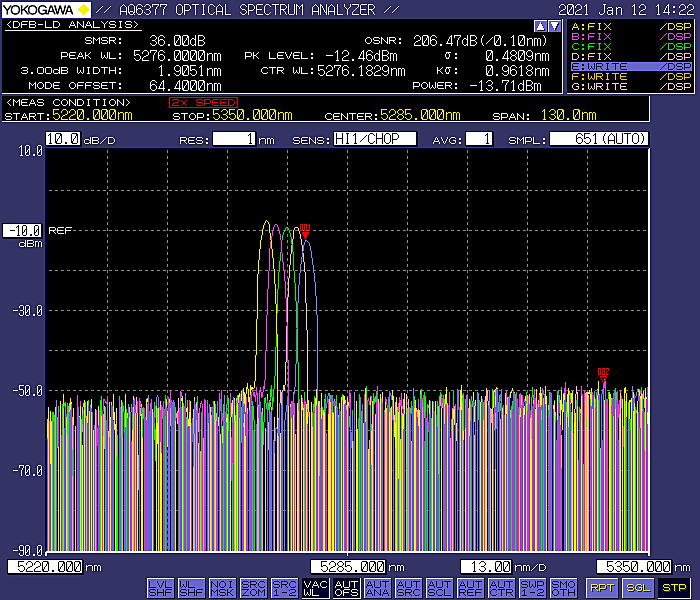

5.26um DFB-QCL激光器在25℃下的波长电流光谱图
黄线：150mA,5267.08nm；红线：165mA,5269.48nm；绿线：180mA,5271.52nm；
粉线：195mA,5274.60nm；蓝线：210mA,5278.28nm

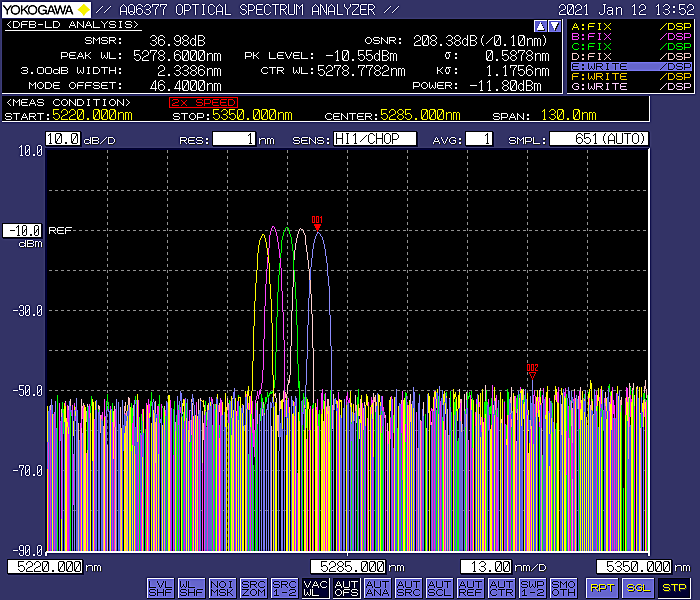

5.26um DFB-QCL激光器在180mA下的波长温度光谱图
黄线：15℃,5267.84nm；红线：20℃,5269.20nm；绿线：25℃,5272.24nm；
粉线：30℃,5274.44nm；蓝线：35℃,5275.76nm

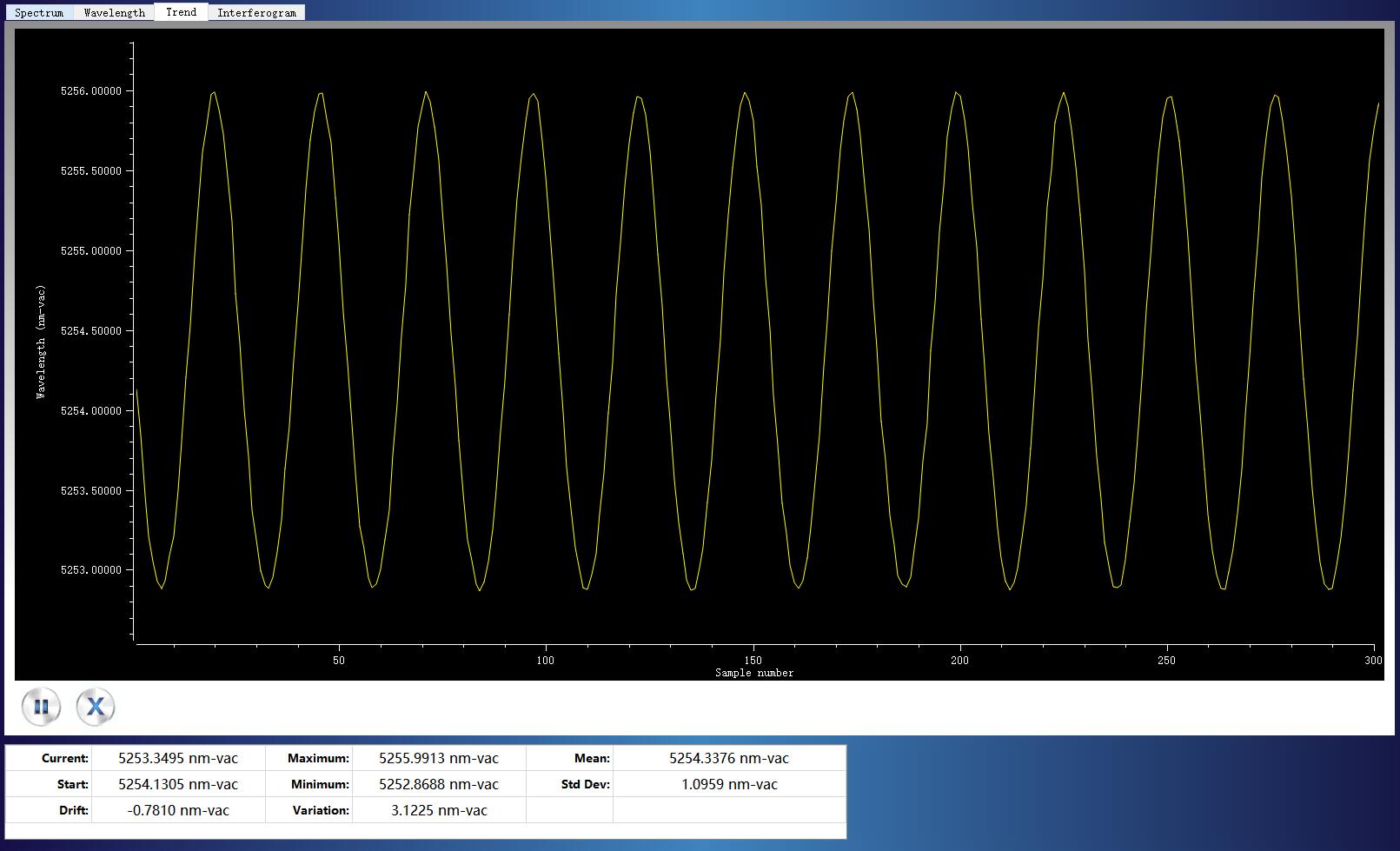

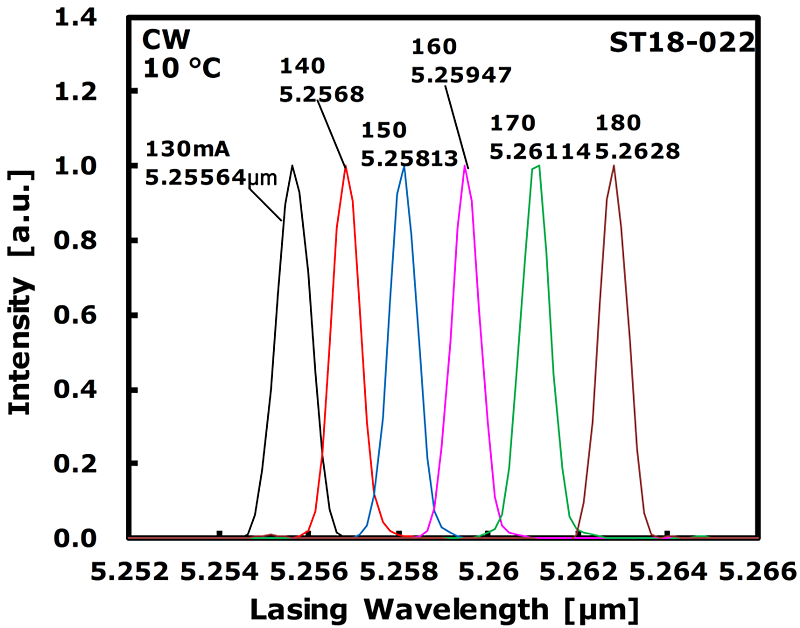

激光光谱(连续)激光器在10℃工作：

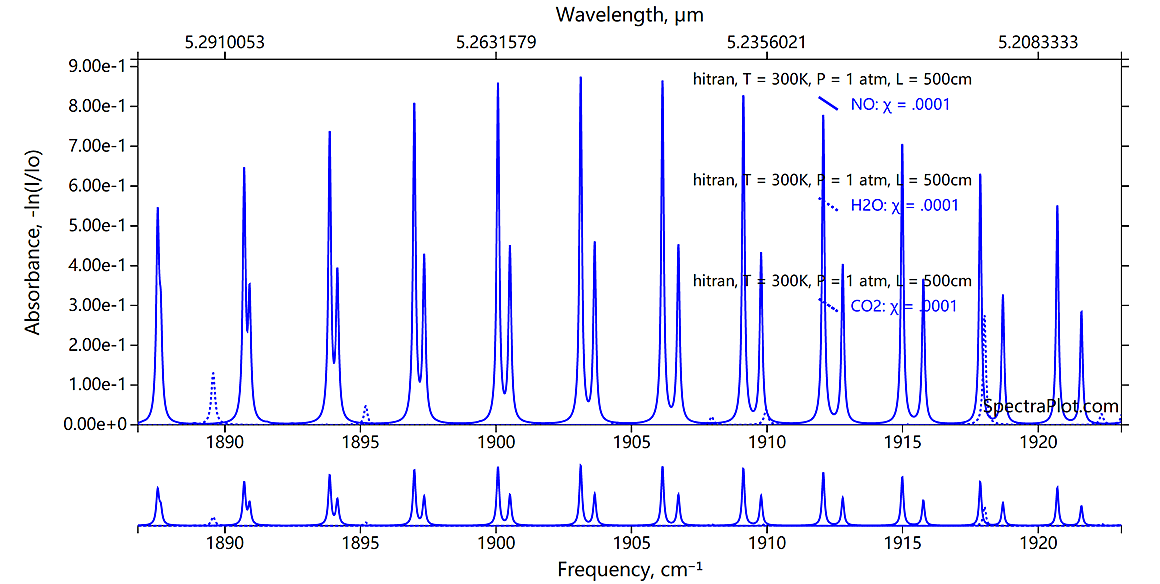

吸收谱线仿真曲线

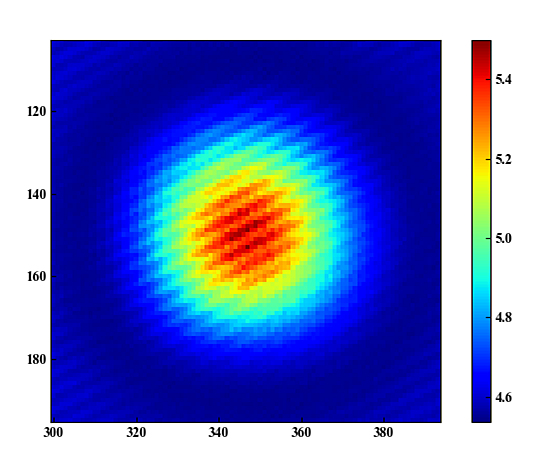

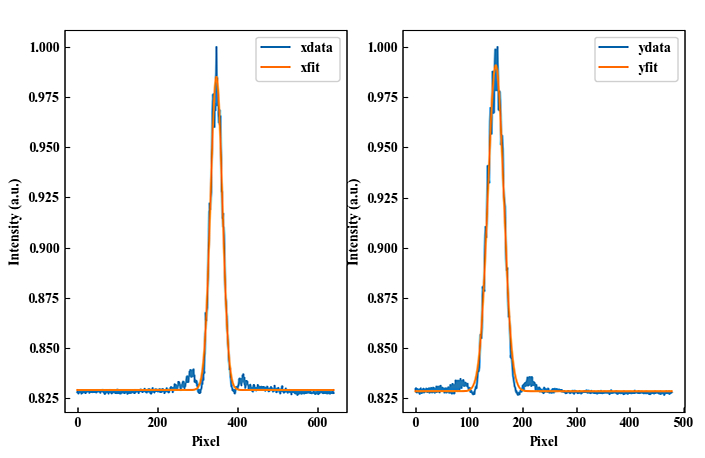

量子级联激光器输出光斑
测试相机Pixel size = 5 μm，高斯拟合光斑直径为320 μm

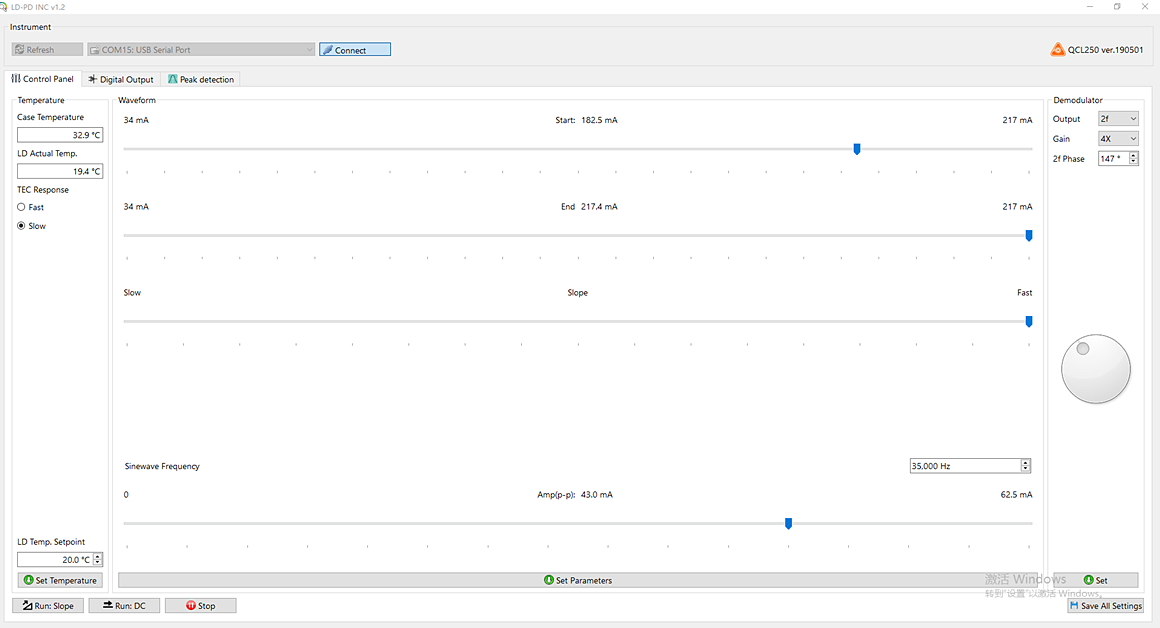

控制软件
MIR-QCL- W□□□□ -☆-△-XX
W□□□□：Wavelength
5260: 5260nm
7400: 7400nm
10530: 10530nm
☆ ：准直输出
1: 带
0: 不带
△：激光器类型
FP: QCL-FP
DFB: QCL-DFB
XX: 输出功率
001=1mw
010=10mw
100=100mw
1000=1000mw
