    808nm 高功率FP泵浦激光二极管 200mW

    光输出功率高达250mW，14引脚蝶形封装，光纤布拉格光栅锁定波长，集成TEC、热敏电阻和PD，出色的低功耗稳定性

    产品特点光输出功率高达250mW，14引脚蝶形封装，光纤布拉格光栅锁定波长，集成TEC、热敏电阻和PD，出色的低功耗稳定性

    产品型号PL-FP-808-B-A81-SA

    应用领域泵浦激光器密集波分复用（DWDM）用于小包装设计的EDFA

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    相关产品

    资料下载

    主要参数
  • 核心参数

  • 中心波长 输出功率

    808nm 200mW

  • 尺寸图
    • 技术参数

    电/光参数(Tsub=25°C, CW )

    参数

    符号

    最小

    典型

    最大

    单位

    中心波长

    λ

    807

    808

    809

    nm

    光谱线宽

    Δλ

    0.6

    0.8

    2.0

    nm

    阈值电流

    Ith


    30

    40

    mA

    工作电流

    Iop


    250

    350

    mA

    光纤输出功率

    Pf

    100

    200

    250

    mW

    波长调谐VS 温度

    Δλ/T



    0.01

    nm/°C

    跟踪比率(0.1Pop   < Pf< Pop)1

    TR

    0.52


    1.48


    跟踪误差2

    TE

    -48

    -

    +48


    监视二极管响应率

    IBF

    0.5


    5

    uA/mW

    PD 暗电流 (VRD=5V)

    Id



    0.1

    uA

    消光比（PM VERSION）

    PER

    17

    20


    dB

    光纤类型

    HI780

    正向电压

    Vf


    1.8

    2.6

    V

    热敏电阻

    RT

    9.5

    10

    10.5

    KΩ

    热敏电阻温度系数



    -4.4


    %/°C

    连接头

    None or FC/APC

    备注：

    1跟踪比率是输出功率变化时前后跟踪的度量。在光功率与背面光电流的关系图上，在最小功率（30mW）和工作功率(Pop)点之间绘制一条直线。跟踪比被定义为测量的光功率（如图上的数据点所述）与从直线中得到的值之间的比值。

    2，跟踪误差定义为在25°C下输出功率相对于Pf的归一化变化，即，（Pf-Pf-25)/Pf-25，超过0到75°C的外壳温度范围，在恒定的背面监视器电流下，对应于0°C，25°C，75°C的Pf=Pop处的最低背面监视器电流。



    绝对最大值参数：

    参数

    符号

    单位

    Min.

    典型

    Max.

    测试条件

    机身温度

    TOP

    ℃

    -5

    25

    70


    芯片温度

    TLD

    ℃

    +10

    25

    50


    工作电流

    If-max

    mA

    0

    250

    350


    正向电压

    VR

    V

    0.8

    1.2

    1.8


    TEC电流

    ITEC

    A

    -

    1.2

    2.0


    Tec 电压

    VTEC

    V

    -

    -

    -


    轴向拉力


    N

    -

    -

    5N

    3x10s

    侧拉力


    N

    -

    -

    2.5N

    3x10s

    光纤弯曲半径



    16mm



    -

    反向电压（LD）


    V

    -

    -

    1.8

    C=100pF,R=1.5KΩ，HBM

    反向电压(PD)

    VPD

    V

    -

    -

    10

    C=100pF,R=1.5KΩ，HBM

    LD 静电放电

    VESD-LD

    V


    -

    1000


    PD 静电放电

    VESD-PD

    V


    -

    500


    PD 正向电流

    IPF

    mA


    -

    10


    铅焊接时间


    S


    -

    10s

    300℃

    存储温度

    TSTG

    ℃

    -40

    -

    +85

    2000hr

    特性曲线

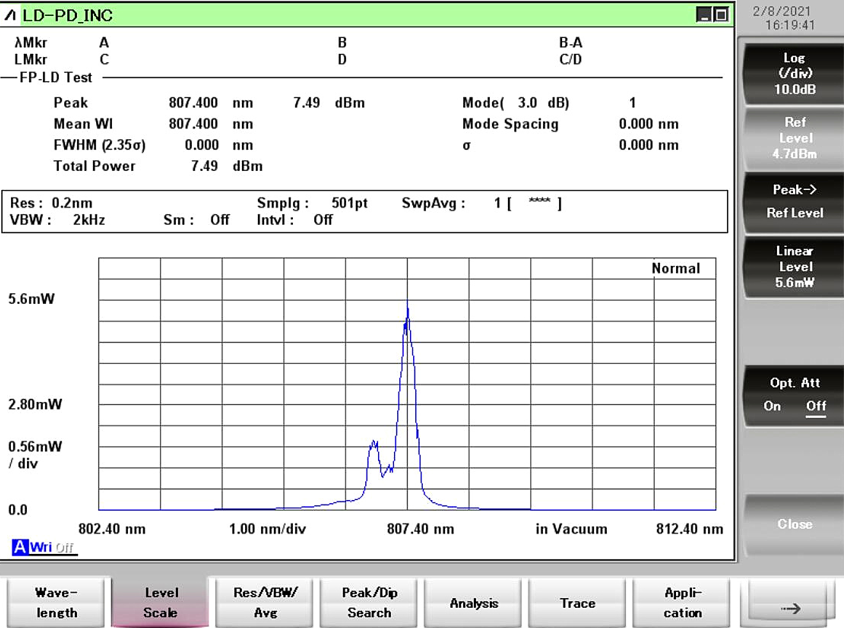

    光谱图：




    输出功率曲线

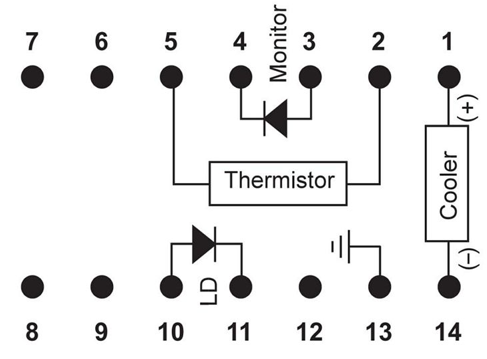

    引脚定义



    1

    Thermoelectric Cooler (+)

    8

    N/C

    2

    Thermistor

    9

    N/C

    3

    PD Monitor Anode (-)

    10

    Laser Anode (+)

    4

    PD Monitor Cathode (+)

    11

    Laser Cathode (–)

    5

    Thermistor

    12

    N/C

    6

    N/C

    13

    Case Ground

    7

    N/C

    14

    Thermoelectric Cooler (–)

    订购信息

    PL-FP-□□□□-☆-A8▽-XX

    □□□□：Wavelength

    405: 405nm

    633: 633nm

    680: 680nm

    808: 808nm

    850: 850nm

    910: 910nm

    980: 980nm

    *****

    1550: 1550nm

    ☆ ：Output Power

    A: 100mW

    B: 200mW

    C: 250mW

    ▽：Wavelength Tolerance

    1：±1nm

    2：±2nm

    XX: Fiber and Connector Type

    SA=HI780+ FC/APC

    SP=HI780+ FC/PC

    PP=PM 980 + FC/PC

    PA=PM980+ FC/APC
