提供广泛的高功率、空间单模激光二极管产品组合，其波长范围为780-1340nm。这些器件可以采用带自由空间光束的 9 毫米 TO-can 封装，也可以采用单模或保偏 (PM) 光纤耦合标准 14 针蝶形封装。
产品特点专有镜面涂层技术，实现高可靠性，保偏PM980光纤，单独老化和热循环筛选，可选监视器光电二极管，符合RoHS
产品型号FBG-1270-PM-350
应用领域
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
平均波长 输出功率
1270nm 350mw
可用功率选项 | |||||
条件: | CW操作，芯片温度25°C，外壳安装在室温散热器上 | ||||
Part Number | 输出功率 (mW) Pout | 工作电流(mA) | 正向电压 (V) | ||
Typ. | Max. | Typ. | Max. | ||
LD-12XX-FBG-350 | 350 | 1200 | 1400 | 1.6 | 1.8 |
LD-12XX-FBG-500 | 500 | 1500 | 1700 | 1.7 | 1.9 |
规格 | ||||||
条件 | CW操作，芯片温度25°C，外壳安装在室温散热器上 | |||||
参数 | Symb. | Min. | Typ. | Max. | Unit | |
无扭结*输出功率 | 1.1×Pout | 1.3×Pout | mW | |||
可用波长范围 | λ | 1170 | 1280 | nm | ||
平均波长容差 | 2 | nm | ||||
Pout时-3dB水平下的光谱宽度 | Δλ | 0.080 | TBD** | 1.5 | nm | |
阈值电流 | Ith | 120 | 200 | mA | ||
随FBG温度的波长偏移 | Δλ/ΔT fbg | 9 | 12 | pm/°C | ||
芯片到光纤光栅的距离 | D | 80 | 100 | 120 | cm | |
建议的芯片温度 | Top | 20 | 25 | 40 | °C | |
偏振消光比 | PER | 15 | dB | |||
*∆P/∆I>0（∆I=5mA）
**350mW电源选项为120pm，500mW电源选项则为800pm。可根据要求进行调整。

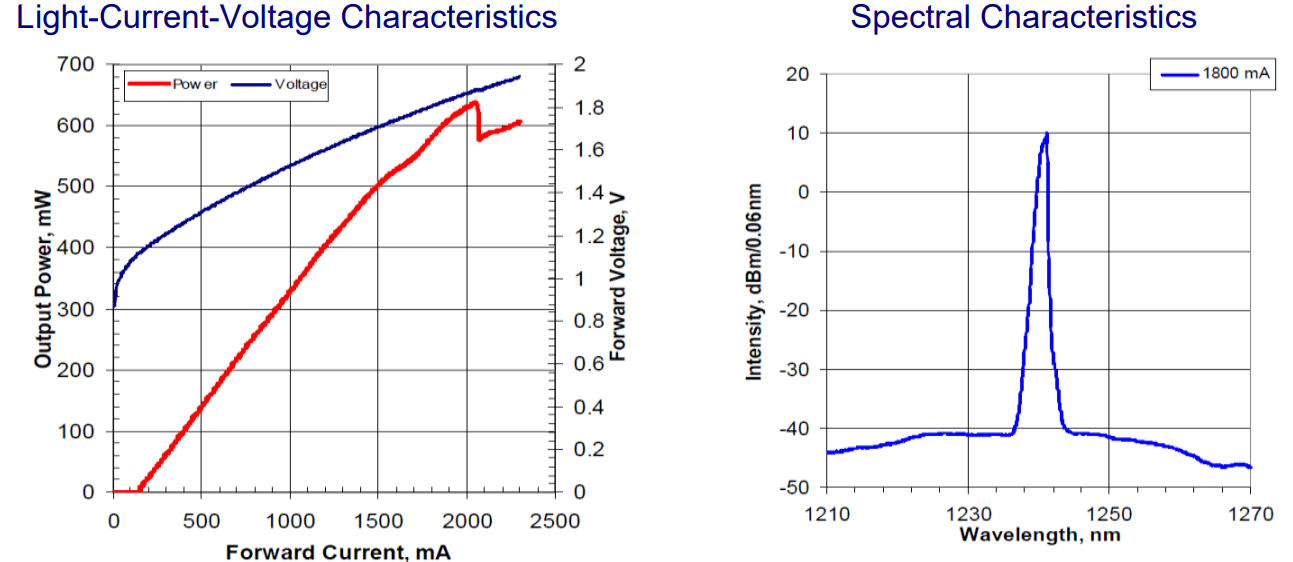

CW操作，芯片温度25°C，外壳安装在室温散热器上
*给出了1240nm器件的性能。对于1170-1280nm范围内的其他波长，预期具有类似的性能。
jue对Max. 额定值 | |||
参数 | Min. | Max. | Unit |
激光二极管反向电压 | - | 2 | V |
激光二极管CW正向电流 | - | Iop+300 | mA |
热电冷却器电流 | - | 3 | A |
热电冷却器电压 | - | 4 | V |
光纤弯曲半径 | 3 | - | cm |
芯片工作温度范围 | 5 | 40 | °C |
外壳工作温度范围 | 0 | 70 | °C |
储存温度范围 | -40 | 85 | °C |

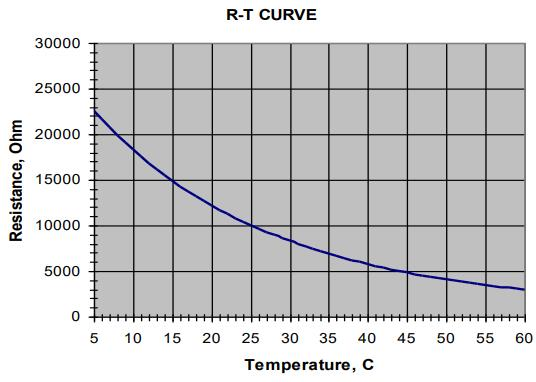

热敏电阻规格 | 光纤规格 | |||||
参数 | 值 | 单位 | 参数 | PM980 | Unit | |
热敏电阻类型 | NTC | 数值孔径 典型值 | 0.12 | |||
阻抗 Resistance @25°C | 10 ± 0.1 | kOhm | 截止波长 | 900±70 | nm | |
Beta 0-50°C | 3375±1% | K | 模场直径 (@1060nm) | 6.6±0.3 | μm | |
| 包层直径 | 125±1 | μm | |||
涂覆层直径 | 245±15 | μm | ||||
长 | 1.6 ± 0.2 | m | ||||
连接器 | FC/APC (narrow key) | |||||
连接器与PANDA光纤对齐 | ||||||
输出光沿着PM光纤的慢轴偏振。 | ||||||
