光纤耦合激光器是一种将激光束通过光纤传输的激光设备，广泛应用于通讯、医疗、工业加工等领域。其核心优势在于能够高效地将激光光束耦合进入光纤，从而实现精准的能量传输和高效的能量输出。筱晓光子的光纤耦合二极管不仅具有紧凑的结构、易于集成和高度稳定的特点，还能在长距离传输中减少光损失，保证光束质量，满足高要求的应用场景。
产品特点扩展光谱以排除布里渊散射，单独老化和热循环筛选 ，专有镜面涂层技术，可靠性高，保偏 PM980 光纤或 HI1060 光纤， 光纤上 900um 松套管（可选）， 内置监控光电二极管（可选）
产品型号SML1064003YY0D6PXXXX
应用领域光纤激光种子光测量设备（例如距离测量）科学研究
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
平均波长 峰值输出功率（脉冲） 输出功率 光纤类型
1064nm 600mW 200mW HI-1060 光纤
外壳安装在室温散热器上
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
芯片温度 | 20 | 25 | 30 | ℃ |
正向电流@CW模式 | 1200 | 1400 | mA | |
峰值正向电流@脉冲模式 | 30 | 600 | mA | |
输出峰值功率@脉冲模式 | 500 | 600 | mW | |
输出功率@CW模式 | 10 | 200 | mW |
脉冲特性（500ns 脉冲宽度，1% 占空比）
25°C, 2000mA
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
峰值正向电流@1000mW | 1400 | mA | ||
平均波长 | 1059 | 1064 | 1069 | nm |
带宽（FWHM），分辨率200pm | 0.8 | 1.6 | 6 | nm |
CW特性
@ 25°C*,500mA
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
正向电流@400mW | 600 | mA | ||
正向电压 | 1.6 | 2.2 | V | |
阈值电流 | 80 | 150 | mA | |
平均波长 | 1058 | 1064 | 1070 | nm |
带宽(FWHM)，分辨率200pm | 0.5 | 5 | nm | |
波长温度可调性 | 0.35 | nm/°C | ||
偏振消光比(PER) | 15 | 19 | dB | |
偏振 | TE |
测试条件：500ns 脉冲宽度，1%占空比
jue对Max. 额定参数
参数 | Min. 值 | Max. 值 | 单位 |
脉冲模式下的输出峰值功率（<1ns 脉冲宽度，<10% 占空比） | 900 | mW | |
脉冲模式下的峰值正向电流（<1ns 脉冲宽度，<10% 占空比） | 1600 | mA | |
CW 模式下的输出功率 | 350 | mW | |
CW 模式下的正向电流 | 700 | mA | |
反向电压 | 2 | V | |
TEC 电流 | 3 | A | |
TEC 电压 | 4 | V | |
芯片工作温度 | 5 | 40 | °C |
外壳工作温度 | 0 | 70 | °C |
存储温度 | -40 | 85 | °C |
引脚焊接温度（最长 10 秒，z高外壳温度 120°C） | 300 | °C | |
光纤带半径 | 3 | cm |
热敏电阻规格 | 光纤规格 | |||||
参数 | 值 | 单位 | 参数 | 值 | 值 | 单位 |
类型 | NTC | 光纤类型 | HI1060 | PM980 | ||
电阻@25℃ | 10±0.1 | kOhm | 数值孔径（典型值） | 0.14 | 0.12 | |
Beta 25-85°C | 3435±1% | K | 截止波长 | 920±50 | 900±70 | nm |
 | 模场直径 | 6.2±0.3@1060nm | 6.6±0.3@1060nm | μm | ||
包层直径 | 125±1 | 125±1 | μm | |||
涂层直径 | 245±15 | 245±15 | μm | |||
松套管直径（ 可选） | 900 | 900 | μm | |||
连接器 | FC/APC | FC/APC | ||||

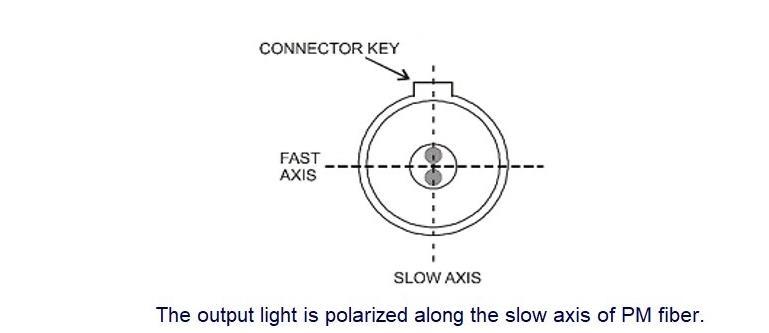

键 | narrow | narrow | ||||
此设备发出的光是不可见的，对人眼有害。设备运行时，请避免直视光纤连接器。在连接器打开的情况下操作时，必须佩戴适当的激光安全眼镜。
jue对Max. 额定值仅可短时间应用于设备。长时间暴露于Max. 额定值或暴露于多个Max. 额定值可能会导致设备损坏或影响设备的可靠性。在设备的Max. 额定值之外操作设备可能会导致设备故障或安全隐患。必须使用与组件一起使用的电源，以使Max. 正向电流不超过。
热辐射器上的设备需要适当的散热器。必须使用 4 个螺钉（以 X 型螺栓拧紧，初始扭矩设置为 0.075Nm，最终以 X 型螺栓拧紧，扭矩设置为 0.15Nm）或夹具将设备安装在散热器上。散热器表面的平整度偏差必须小于 0.05mm。建议在外壳底部和散热器之间使用铟箔或导热柔软材料作为热界面。不宜为此使用导热油脂。
避免设备背反射。它可能会影响设备在光谱和功率稳定性方面的性能。
还可能导致致命的面损坏。强烈建议使用光隔离器来阻挡背反射。
不要拉动光纤。不要弯曲半径小于 3 厘米的光纤。在安装过程中，应始终保护光纤顶部免受任何污染或损坏。取下光纤顶部的防尘盖后，使用沾有异丙醇或乙醇的光学镜头清洁纸或棉签沿一个方向擦拭，小心清洁光纤顶部。仅使用干净的光纤连接器操作设备。
ESD 保护 - 静电放电是产品意外故障的主要原因。采取极端预防措施以防止 ESD。在设备安装过程中，必须保持 ESD 保护 - 在处理产品时使用腕带、接地的工作表面和严格的防静电技术。
