高分辨率，高精度，卓越的信号过滤和处理能力，确保信号的稳定性，提升光学系统性能，适用于光通信、光谱分析和传感系统。
产品特点高透过率、耐用材料、低杂散光
产品型号G 1200 20x20x6 NIR
应用领域光谱学光学传感激光技术研发与实验室测试
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
波长 AOI 入射角优化 最低衍射效率
980nm 75Deg 90%
编号 | 型号 | Optimised 优化(nm) | AOI 入射角优化(Deg) | 最低效率 % (TM/-1) |
715.706.570 | G 0600 14x76x16 VIS (Z) | 633 | 82 | 29 |
715.702.360 | G 0800 10x15x10 NIR | 1550 | 57 | 92 |
715.702.280 | G 0900 10x15x10 NIR | 1550 | 60 | 92 |
715.702.270 | G 0900 13x29x10 NIR | 1550 | 75 | 85 |
715.702.300 | G 0900 15x15x10 1550 nm | 1550 | 70 | 90 |
715.702.290 | G 0900 15x15x10 NIR | 1550 | 75 | 85 |
715.702.340 | G 0900 15x20x10 NIR | 1550 | 75 | 85 |
715.705.020 | G 0900 30x30x6 NIR | 1065 | 75 | 43 |
715.702.390 | G 0930 10x15x10 NIR | 1550 | 75 | 85 |
715.702.380 | G 0955 10x15x10 NIR | 1500 | 75 | 85 |
715.702.230 | G 0990 10x15x10 NIR | 1400 | 60 | 90 |
715.702.930 | G 1050 10x15x10 NIR | 1310 | 75 | 85 |
715.704.820 | G 1200 15x60x10 NIR | 1240 | 85 | 60 |
715.705.700 | G 1200 20x20x6 NIR | 980 | 75 | 90 |
715.703.290 | G 1200 20x90x16 NIR | 1050 | 80 | 78 |
715.704.040 | G 1350 15x60x10 NIR | 1240 | 85 | 60 |
715.706.230 | L 1600 10x15x6 NIR | 900 | Dev 0-10° | 90 |
715.705.060 | G 1600 10x25x10 NIR | 780 | 75 | 85 |
715.705.720 | G 1630 10x25x10 NIR | 830 | 66 | 90 |
715.702.780 | G 1700 10x25x10 NIR | 780 | 85 | 50 |
715.000038 | G 1800 10x20x6 NIR | 633 | 85 | 62 |
715.705.500 | G 1800 10x25x6 NIR | 975 | 75 | 85 |
715.704.950 | G 1800 20x70x15 VIS | 650 | 80 | 70 |
715.703.900 | G 1800 20x90x16 VIS-NIR | 800 | 74 | 80 |
715.703.650 | G 1800 20x90x16 VIS-NIR | 800 | 85 | 45 |
715.700.790 | G 2400 10x25x10 VIS-NIR | 633 | 75 | 75 |
715.705.100 | G 2400 10x30x6 VIS | 550 | 80 | 68 |
715.705.430 | G 2400 12.5×62.5×10 VIS-NIR | 575 | 80 | 65 |
715.702.880 | G 2400 15x60x10 VIS-NIR | 590 | 81 | 50 |
715.704.960 | G 2400 20x70x15 VIS | 500 | 80 | 70 |
715.703.660 | G 2400 20x90x16 VIS | 514 | 85 | 46 |
715.704.970 | G 3000 20x70x15 VIS | 500 | 86 | 37 |
715.702.760 | G 3000 20x90x16 VIS | 470 | 85 | 42 |
715.704.980 | G 3600 20x70x15 VIS | 400 | 80 | 60 |
宽度、高度的标准公差：± 0.2 毫米，厚度 ± 0.5 毫米。 每个维度的 CA > 90%。

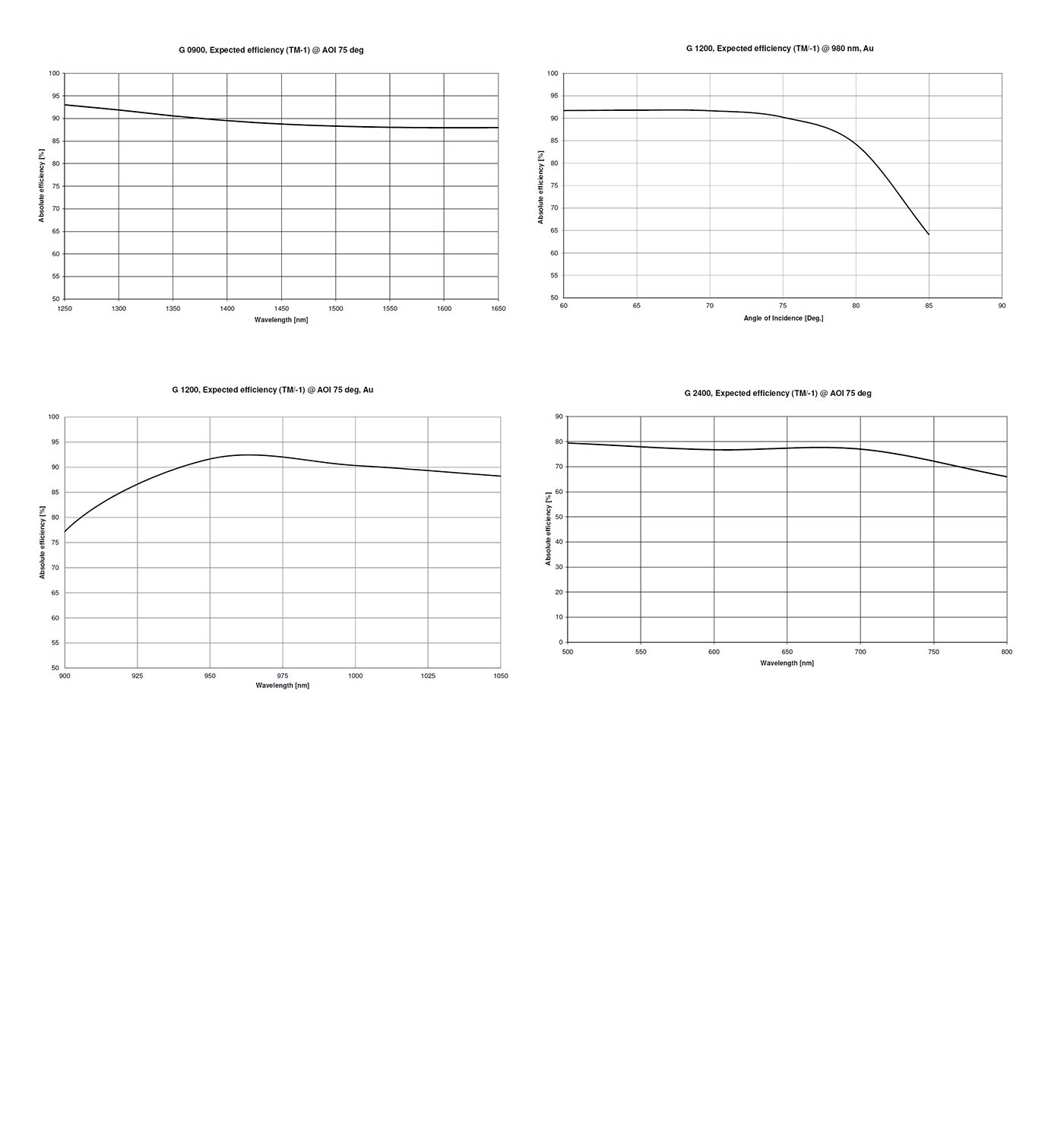

注意：所示的绝对效率曲线仅代表规定的几何形状和波长，并且可能根据使用几何形状和测量技术而变化。
其他规格可按要求提供，请联系我们的销售部门！
订购光栅时，请使用以下示例格式，或从光栅库存列表中选择。
G 1100 W x H x Thk 1200-1600 nm (TM/-1) constant incidence angle (恒定入射角)75°
● G 代表掠入射，P 代表Plano光栅，L 代表利特罗光栅（可选信息）
● 1100 为凹槽密度（凹槽频率），单位为凹槽/毫米
● W 为与光栅槽平行的毛坯尺寸（毫米）
● H 是垂直于光栅槽的毛坯尺寸（单位为毫米）
● Thk 为毛坯厚度（毫米）
● 1200-1600 nm 是所需的优化范围。也可以指定具有峰值波长的特定波长或范围
● (TM/-1) 是光栅需要优化的偏振状态和衍射级。TE 和平均 (TM+TE)/2 也可以指定
● 恒定入射角 75° 是光栅应优化的配置。也可以指定恒定偏差 θ°
利特罗光栅
利特罗安装座或自动准直装置是激光调谐的经典配置。激光束必须通过腔内光学器件进行扩展，以填充光栅孔径并获得高分辨率。Littrow 配置也经常用于二极管激光器的外腔调谐。特别是在 NIR 中，可以实现非常高的效率 (>90 %)。
掠入射利特曼光栅
掠入射或利特曼配置是染料激光调谐最常见的配置。无需光束扩展；通过以固定的掠入射角照射光栅来实现高分辨率。平坦的可倾斜镜用于波长调谐。
