    IR级抛光氟化钡（BaF2）60° 色散棱镜 0.15-12um 25.4 x 25.4 x 25.4mm

    氟化钡能很好应用于光谱组件。 氟化钡通常适用于无源IR波段（8~14μm）的应用，通常用作热成像的窗片。 对于相同厚度，比氟化钙的透射范围进一步延伸到IR中大约1mm。 主要用于IR应用，并注意到具有IR抛光的视窗可能在由低纯度BaF 2晶体制成的VUV中具有受限的透射性能。

    产品特点透射波段范围：0.15~12μm

    产品型号A80161231

    应用领域快速闪烁体材料热成像窗片高能物理实验

    产品单价登录查看请咨询客服获得优惠价格

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    加入询价单 在线咨询

    相关产品

    资料下载

    主要参数
  • 核心参数

  • 折射率 密度 介电常数

    1.45（5μm）（1） 4.89g / cc 7.33 at 1MHz

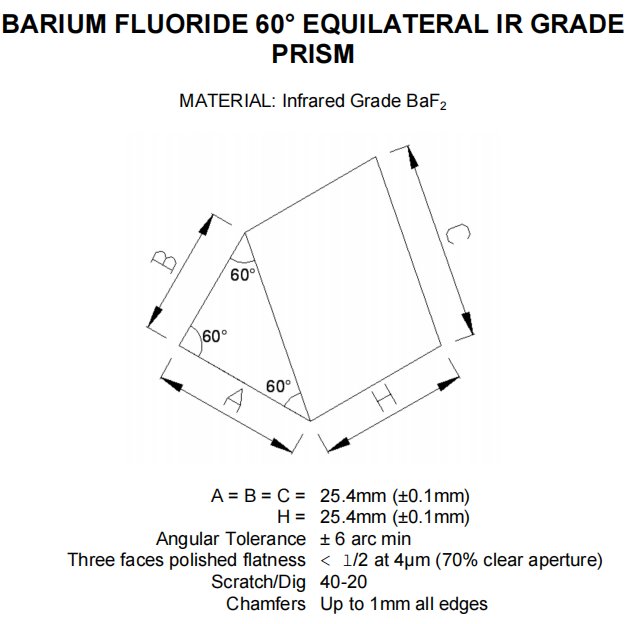

  • 尺寸图
    • 详细参数
    透射波段范围：0.15~12μm（注意：IR级可能在UV下的性能受限）
    折射率 1.45（5μm）（1）
    反射损耗：6.5％ at 5％（2个表面）
    吸收系数： 3.2×10-4cm-1 @6μm
    吸收峰： 47μm
    dn / dT：-15.2×10-6 /℃（2）
    dn /dμ= 0：1.95μm
    密度：4.89g / cc
    熔点： 1386℃
    导热率：    11.72W m-1 K-1 @ 286K
    热膨胀： 18.1×10-6 /℃@273K
    硬度：Knoop 82 with 500g indenter（4）
    比热容量：410JKg-1K-1（3）
    介电常数：7.33 at 1MHz
    杨氏模量（E）53.07GPa（3）
    剪切模量（G）25.4GPa（3）
    体积模量（K）56.4GPa
    弹性系数：  C11 = 89.2 C12 = 40.0  C44 = 25.4（2）
    表观弹性极限：26.9MPa（300psi）（4）
    泊松比：  0.343
    溶解性：0.17g / 100g water，23℃
    分子量：175.36
    类型/结构立方CaF2，Fm3m，（111）裂解

    (1) Handbook Optical Constants, ed Palik, V3, ISBN 0-12-544423-0
    (2) I.H.Malitson; J.Opt.Soc.Am. Vol52, p1377, 1962
    (3) D.Girlich; Elastic Constants of BaF2; Phys.Rev. Vol135, p1826, 1964
    (4) S.Ballard et al; J.Opt.Soc.Am. Vol42, p684, 1952
    (5) US patent. Chemical polish. 4,040,896 1977
    (6) M.Laval et al; Nu. Insts.Meth, V206 p169, 1983

    折射率








    µm

    No

    µm

    No

    µm

    No

    0.1408

    1.8150

    0.1452

    1.7820

    0.1477

    1.7670

    0.1500

    1.6780

    0.2000

    1.557

    0.2652

    1.5122

    0.2803

    1.5066

    0.2893

    1.5039

    0.2967

    1.5019

    0.3021

    1.5004

    0.3130

    1.4978

    0.3254

    1.4952

    0.3403

    1.4925

    0.3466

    1.4915

    0.3610

    1.4894

    0.3663

    1.4887

    0.4046

    1.4844

    0.5461

    1.4759

    0.5893

    1.4744

    0.6438

    1.4730

    0.6563

    1.4727

    0.7065

    1.4718

    0.8521

    1.4699

    0.8944

    1.4694

    1.0140

    1.4685

    1.1287

    1.4678

    1.3673

    1.4667

    1.5295

    1.4661

    1.6810

    1.4656

    1.7012

    1.4655

    1.9701

    1.4647

    2.3254

    1.4636

    2.6738

    1.4623

    3.2434

    1.4602

    3.4220

    1.4594

    5.1380

    1.4501

    5.5490

    1.44732

    6.2380

    1.4422

    6.6331

    1.4390

    7.0442

    1.4353

    7.2680

    1.4331

    9.7240

    1.4051

    10.346

    1.3936














    订购型号

    BAFPRISM25.4-60

    IR Polished Barium Fluoride (BaF2) 60° prism
    25.4 x 25.4 x 25.4mm 60° equiliateral dispersing prism.
    Polished three faces
