800-2200nm感光范围，0~70dB八档定量可调增益，大靶面
产品特点感光范围800nm~2600nm、放大型探测器、8档可调增益，定量光电转换、动态范围宽、全方位技术支持、提供非标定制服务
产品型号PDJAA8L20
应用领域近中红外光测量
产品单价登录查看请咨询客服获得优惠价格
到货日期请咨询客服获得货期
产品库存请咨询客服
材料 感光范围 感光尺寸 响应时间常数
铟镓砷 800-2200nm 2mm×2mm 200ns
参数 | 值 | |||||||||||||
波长范围 | 800-2600nm | 800-2200nm | ||||||||||||
响应时间常数 | 25ns | 35ns | 200ns | |||||||||||
增益范围 | Hi-Z负载：1.51kV/A～4.75MV/A；50Ω负载：0.75kV/A～2.38MV/A | |||||||||||||
信号幅值 | Hi-Z负载：0～10V；50Ω负载：0～5V | |||||||||||||
增益调节方式 | 旋转档位式调节：0～70dB，每10dB一档，共8档。带宽与增益成反比。 | |||||||||||||
NEP | 1.0×10-12W/Hz1/2 | 1.0×10-13W/Hz1/2 | 2.5×10-14W/Hz1/2 | |||||||||||
感光尺寸 | 1mm×1mm | 1mm×1mm | 2mm×2mm | |||||||||||
光敏面深度 | 0.13" (3.3 mm) | |||||||||||||
探测器净重 | 0.10kg | |||||||||||||
工作温度 | 10-40℃ | |||||||||||||
存储温度 | -20-70℃ | |||||||||||||

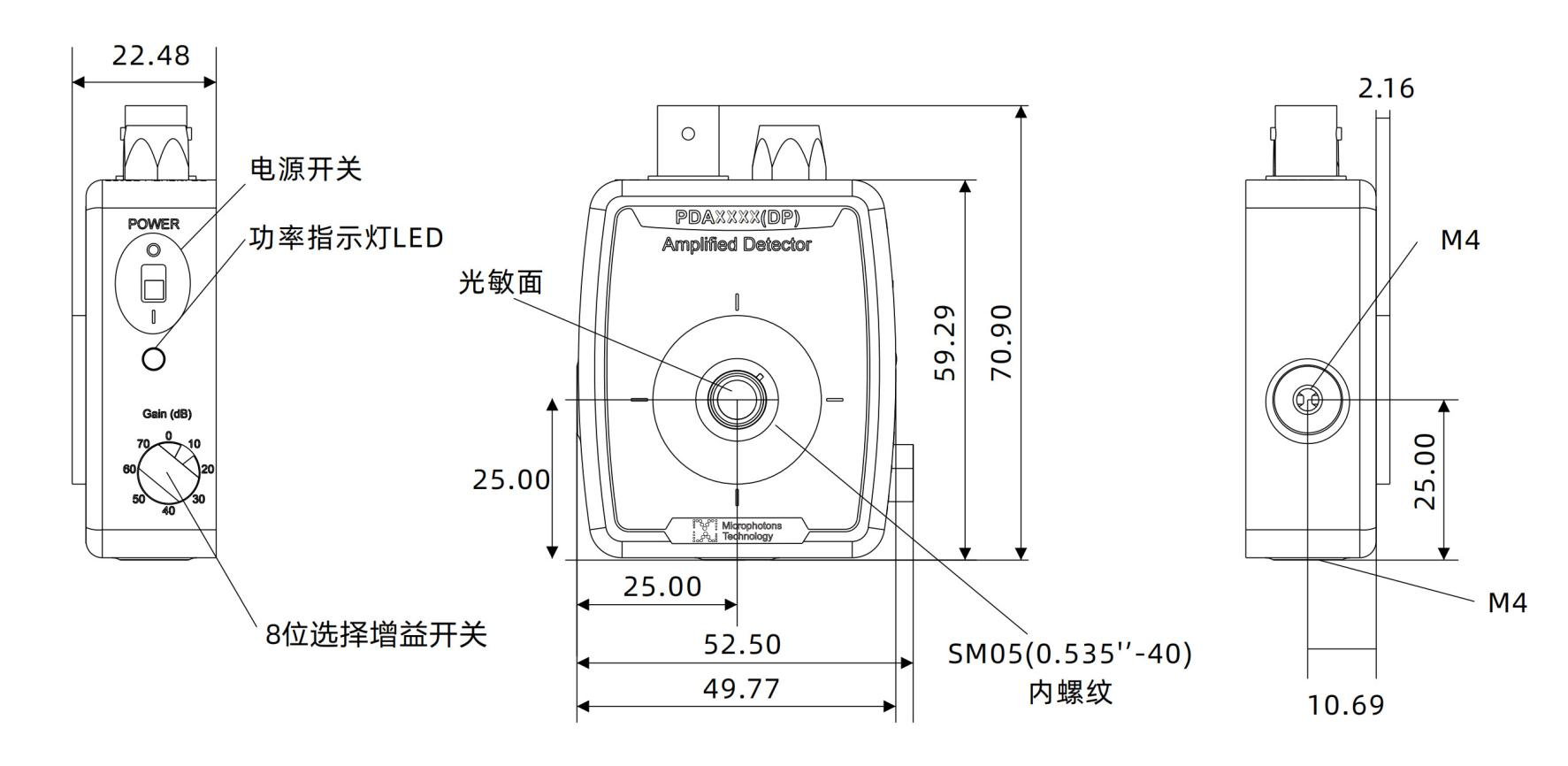

外观尺寸 | 2.79"×2.07"×0.89" (70.9 mm×52.5 mm×22.5 mm) | |||||||||||||

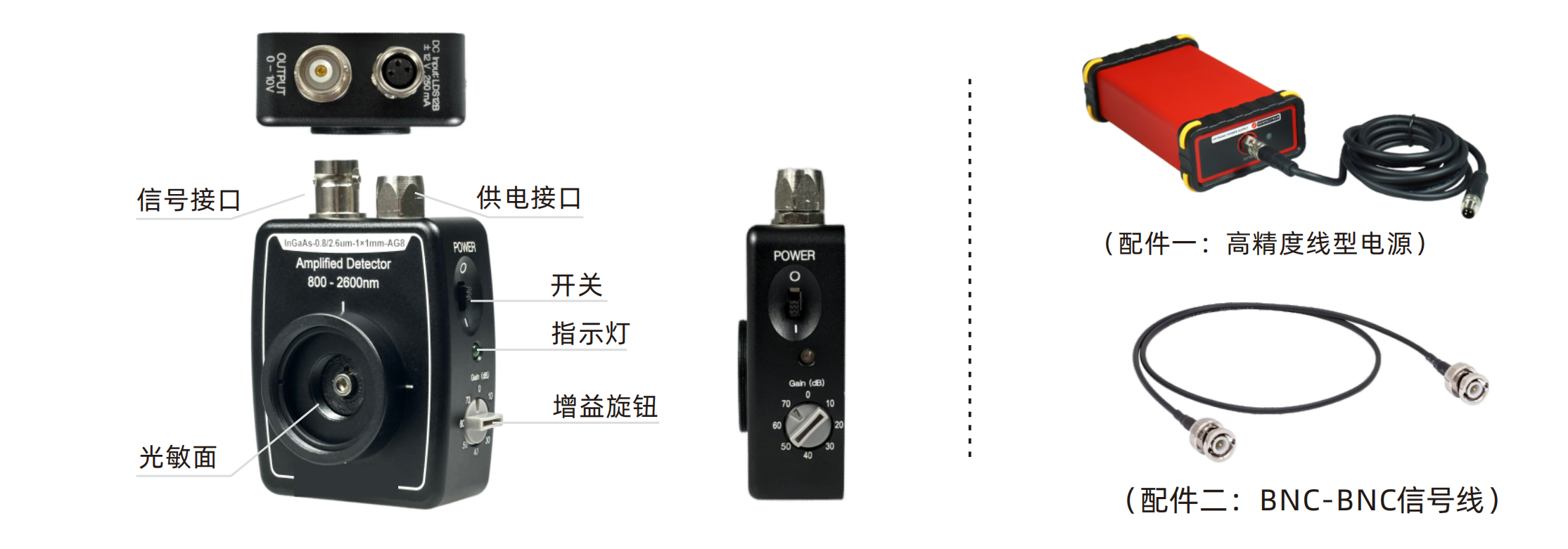

供电接口 | 供电开关 | 信号接口 | 增益调节 | 支杆接口 | 光学接口 | |||||||||
LUMBERG RSMV3 FEMALE | 滑动开关 带LED指示灯 | BNC母座 | 8档旋钮 | M4×2 | SM1×1 SM0.5×1 | |||||||||
八档定量可调增益参数 | ||||||||||||||
0dB | 10dB | 20dB | 30dB | |||||||||||
增益(Hi-Z) | 1.51×103V/A | 增益(Hi-Z) | 4.75×103V/A | 增益(Hi-Z) | 1.5×104V/A | 增益(Hi-Z) | 4.75×104V/A | |||||||
增益(50Ω) | 0.75×103V/A | 增益(50Ω) | 2.38×103V/A | 增益(50Ω) | 0.75×104V/A | 增益(50Ω) | 2.38×104V/A | |||||||
带宽(BW) | 13MHz | 带宽(BW) | 1.7MHz | 带宽(BW) | 1.1MHz | 带宽(BW) | 300kHz | |||||||
噪声(RMS) | ≤258uV | 噪声(RMS) | ≤250uV | 噪声(RMS) | ≤250uV | 噪声(RMS) | ≤250uV | |||||||
40dB | 50dB | 60dB | 70dB | |||||||||||
增益(Hi-Z) | 1.51×105V/A | 增益(Hi-Z) | 4.75×105V/A | 增益(Hi-Z) | 1.5×106V/A | 增益(Hi-Z) | 4.75×106V/A | |||||||
增益(50Ω) | 0.75×105V/A | 增益(50Ω) | 2.38×105V/A | 增益(50Ω) | 0.75×106V/A | 增益(50Ω) | 2.38×106V/A | |||||||
带宽(BW) | 90kHz | 带宽(BW) | 28kHz | 带宽(BW) | 9kHz | 带宽(BW) | 3kHz | |||||||
噪声(RMS) | ≤250uV | 噪声(RMS) | ≤250uV | 噪声(RMS) | ≤300uV | 噪声(RMS) | ≤400uV | |||||||
信号偏置 | ±8mV(Typ.) ，±12mV(Max) | |||||||||||||
铟镓砷放大光电探测器 | 可选配置 | |||
产品名称 | 材料 | 类型 | 特点 | 感光范围，感光尺寸 |
PD: "光电探测器" | J：InGaAs铟镓砷 | A：放大型 | A：可调增益 | 8M10：800-2600nm，1mm×1mm 8L10：800-2200nm，1mm×1mm 8L20：800-2200nm，2mm×2mm |
