【原创】筱晓光子出品-10FBS超快激光电动快门

Microphotons超快电动激光快门设计用于高功率激光束的快速单次中断或多次曝光。它可以作为快速激光束关闭的安全装置，也可以作为调制激光束曝光时间或脉冲串的装置。可以手动控制，也可以通过计算机通过BNC连接发送来自外部信号发生器的TTL信号，或者通过串口发送指令。

筱晓光子产品介绍

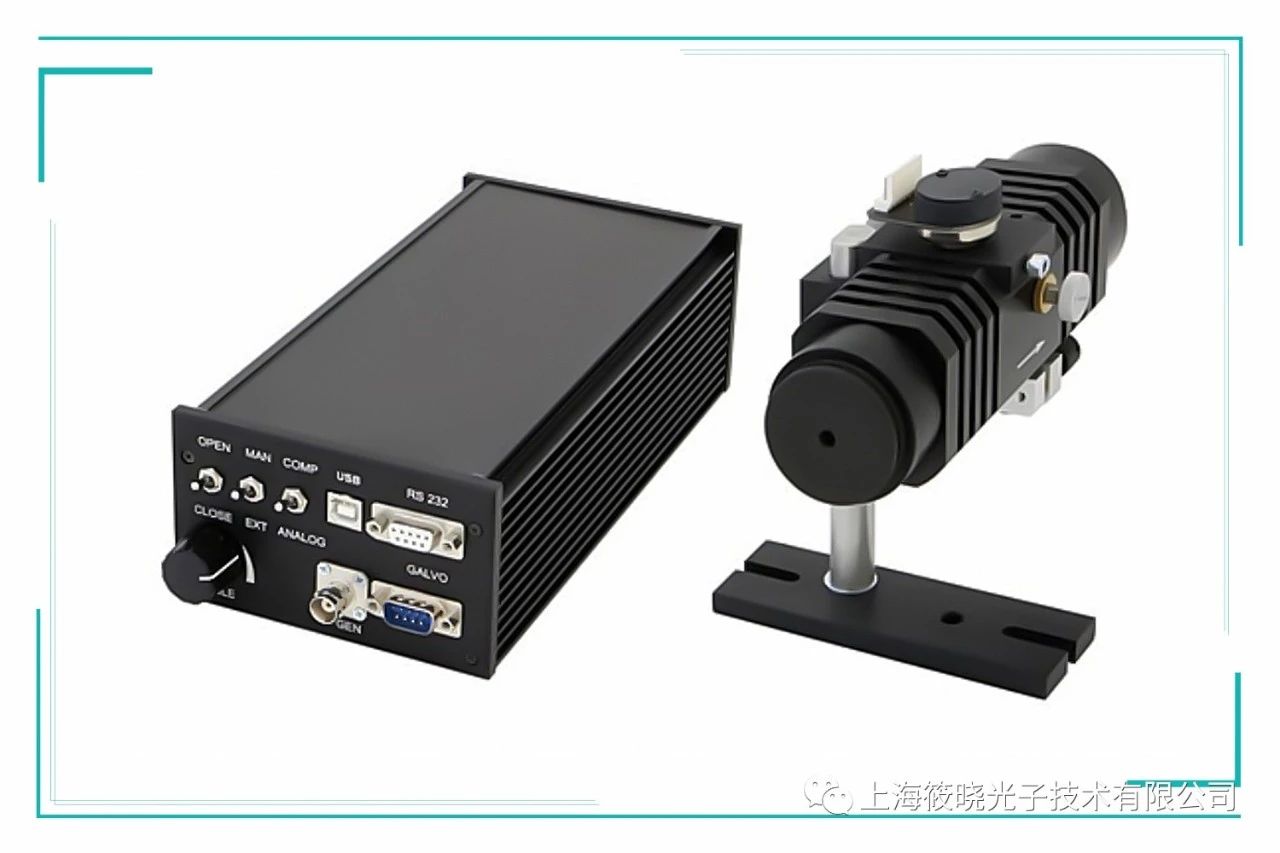

10FBS超快激光电动快门

Microphotons超快电动激光快门具有独特的设计，包含超快电磁扫描器，可以获得低于0.2ms的快门时间。这种设计不仅可以超短快速切换，还具有平滑和无震动的性能，消除激光快门转换振动问题，保证机械电动快门平稳运行。系统包括：电动快门、控制器、电源、连接线缆。

• 切换时间超快，小于0.2ms
• 功率阈值高，高达15W

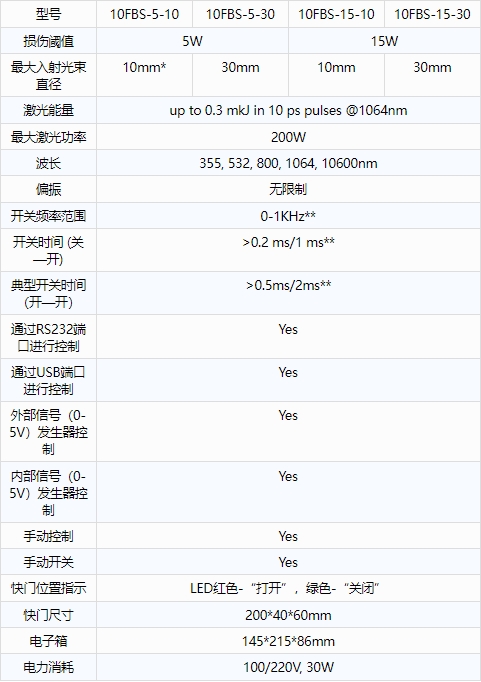

*可选择高达30mm

**取决于光束直径

可定制

激光功率 - 可有5w和15W激光功率快门定做.入射光束的孔径（IA）——取决于您的需要，请从10mm IA和30mm IA模型中选择。激光波长 – 每个超快速电动激光快门都用于某些特定波长。订购时，请从下列标准范围内选择标明想要的波长值：355nm, 532nm, 800nm, 1064nm, 10600nm。

 实验测试

由信号发生器给外部信号操作步骤如下：

1、用线缆连接激光快门和控制器，控制器插入电源，并打开。

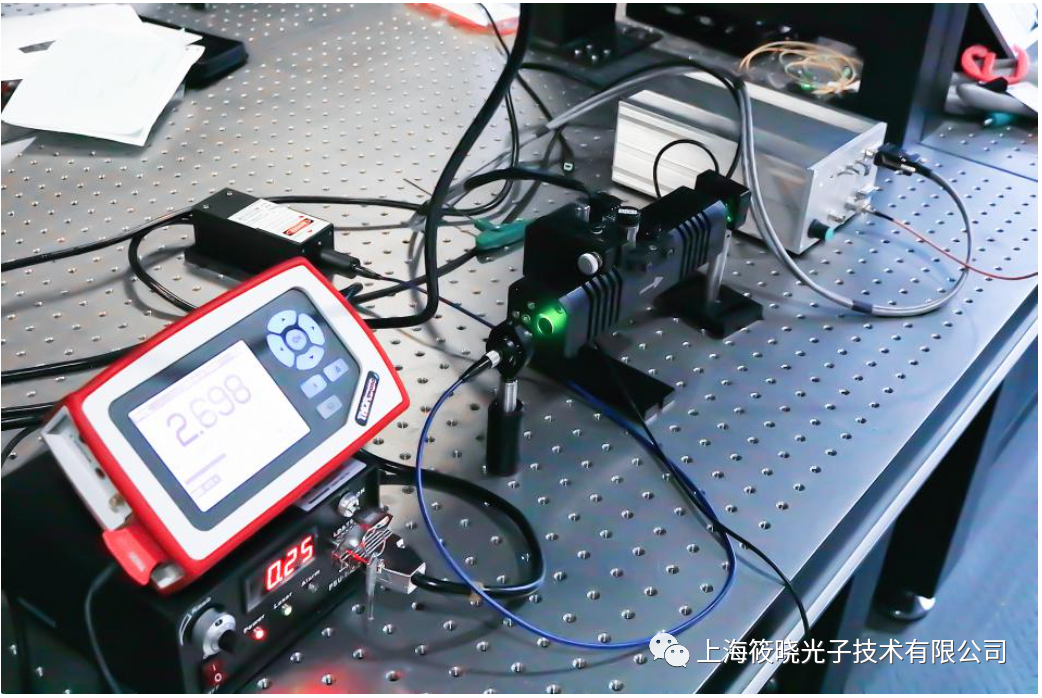

2、打开532nm的激光器，对好光路，让激光器发出的光经过激光快门传输到另一端，在另一端用光功率计接收，观察功率的大小。

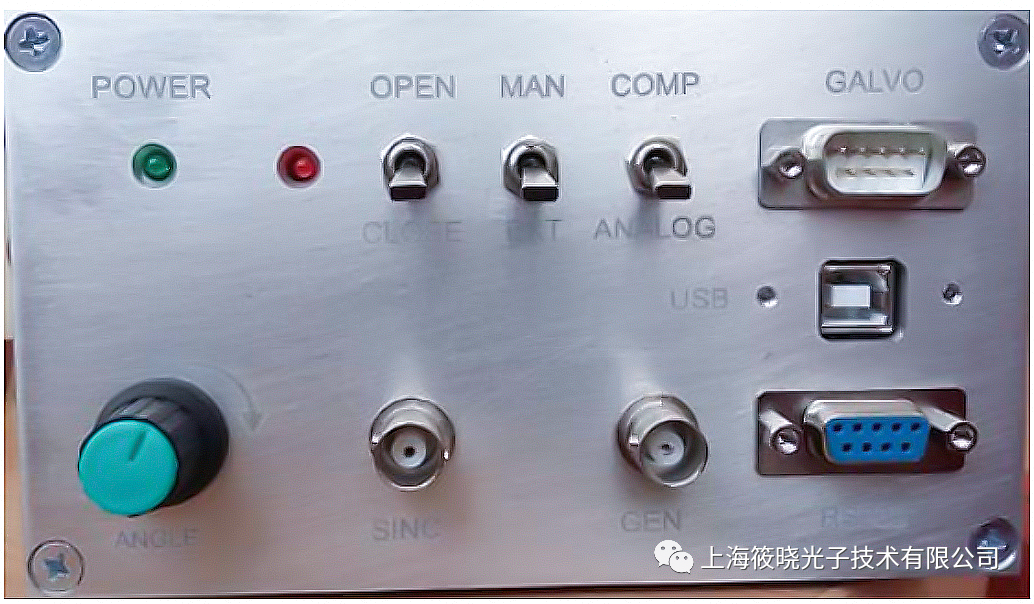

3、控制器开关分别打到“OPEN”，“EXT”，“ANALOG”端，在“GEN”端口用BNC线连接到信号发生器，信号发生器给出TTL信号，频率范围可以输入0-1KHz，电压范围0-2.5V，打开信号发生器,外部给定电压使快门工作。

4、通过旋转控制器面板上的“ANGLE”电位器旋钮我们可以在光功率计上看到，光功率发生变化。（顺时针，功率会衰减，逆时针，功率回到原来大小）

实验数据：

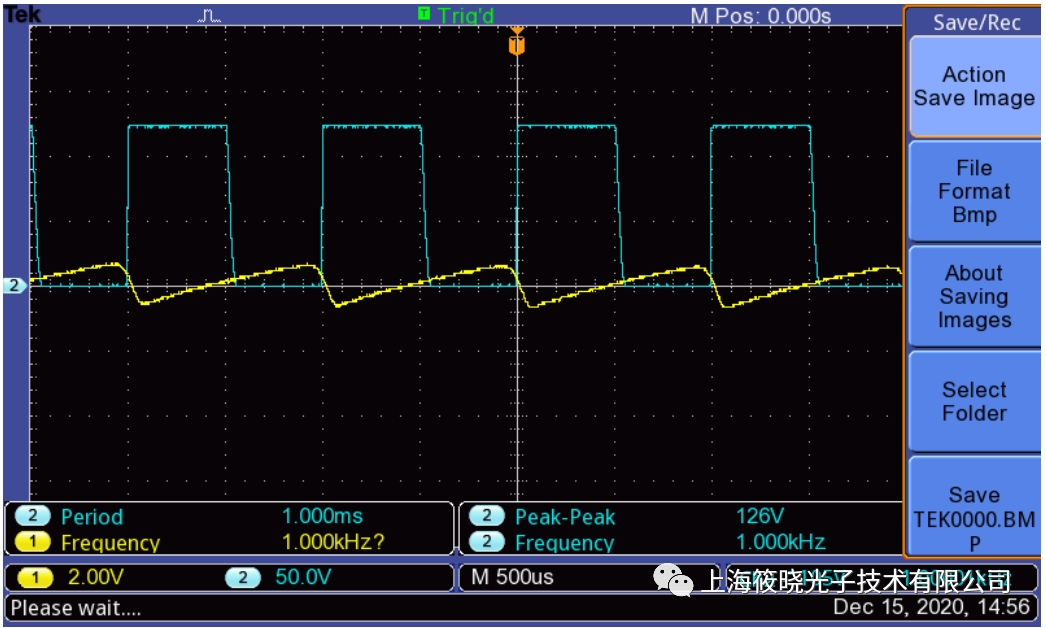

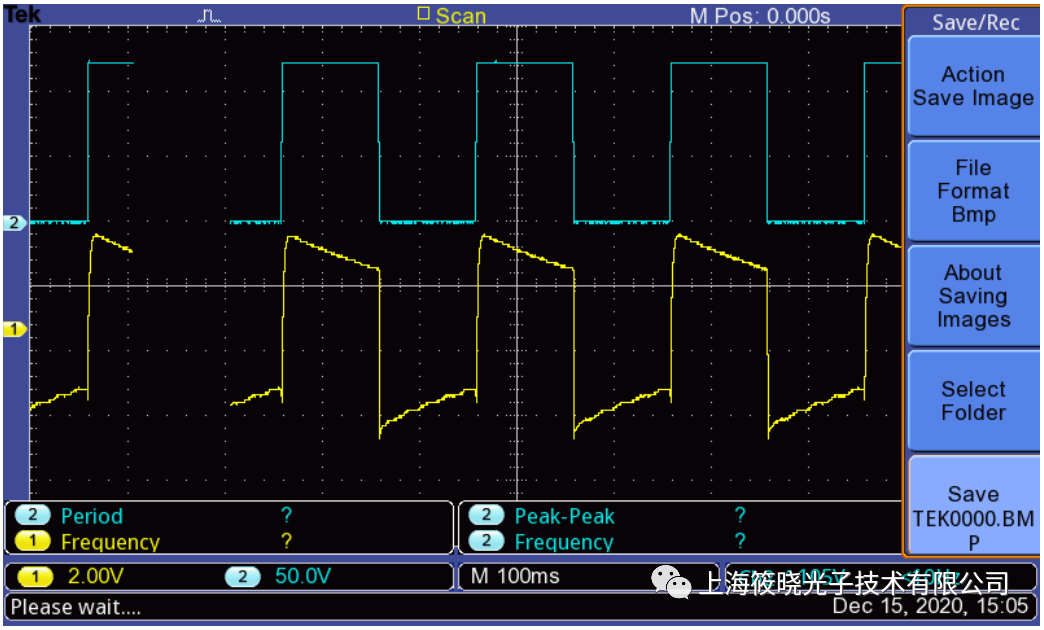

• 蓝绿色的波形是超快电动快门“SINC”端口输出信号，
• 黄色波形是我们用信号发生器产生的TTL外接电压调制的信号；

在1KHz，10us，0-2.5V duty 50%的外接TTL电平下，信号对比：

在500Hz， 2us， 0-2.5V  duty 50%的外接TTL电平下，信号对比：

在500Hz ，2ms ，0-2.5V  duty 10%的外接TTL电平下，信号对比：

在5Hz ，10ms，0-2.5V ，duty 50%的外接TTL电平下，信号对比：

在5Hz， 10ms，0-2.5V  duty 10%的外接TTL电平下，信号对比：

• 激光切割
• 激光钻孔
• 激光雕刻
• 激光手术系统
